梯形丝杠支座组件

图片仅供参考

梯形丝杠支座组件

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	螺纹旋向	配合形式	材质	表面处理	类型
JT-IQMSU	右旋	标准型	S45C	发黑	支座组件用
JT-IQMSX	右旋	标准型	SUS303	—	支座组件用
JT-IQMSL	右旋	通配型	S45C	发黑	支座组件用
JT-IQMDU	左旋	标准型	S45C	发黑	支座组件用
JT-IQMDX	左旋	标准型	SUS303	—	支座组件用
JT-IQMDL	左旋	通配型	S45C	发黑	支座组件用

通配型梯形丝杠和螺帽配合会有较大间隙，如需紧配请选择标准型。

丝杠端部存在工艺孔。

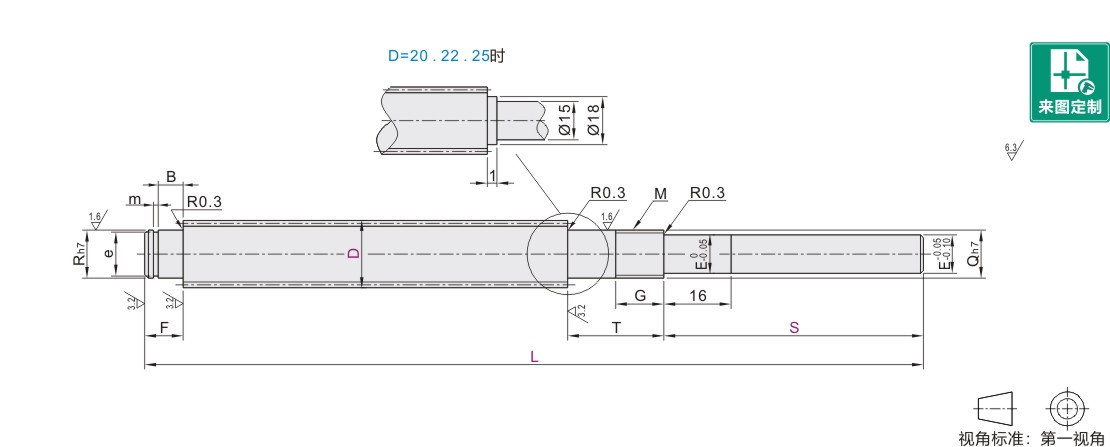

选型参数

选型表

型号										最小单位0.5		F		R			e			e公差						m				m公差	B		T		Q		G		M×螺距					E		螺距 P
代码									D	L	S	F		R			e			e公差						m				m公差	B		T		Q		G		M×螺距					E		螺距 P
右旋 JT-IQMSU JT-IQMSX JT-IQMSL 左旋 JT-IQMDU JT-IQMDX JT-IQMDL									12	70~1000	16~100	10		8			5			+0.075 0						0.7				+0.14 0	7		26		8		12		M8×1.0					6		2
									14	70~1000		12		10			9.6			0 -0.09						1.15					8		29		10		13		M10×1.0					8		3
									16	80~1200				12			11.5			0 -0.11															12				M12×1.0					10		3
									18	100~1200				12			11.5																		12				M12×1.0					10		4
									20					15			14.3														9		34		15		15		M15×1.0					12		4
									22																																					5
									25																																					5

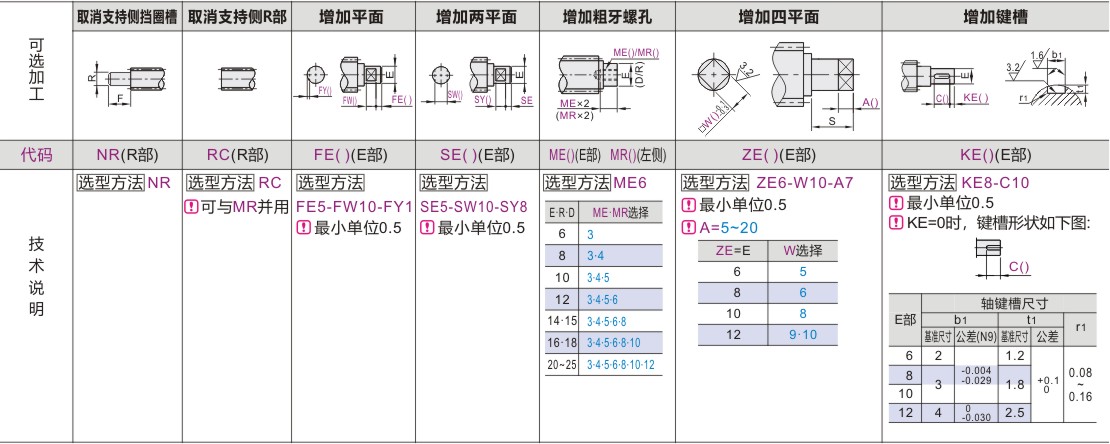

可选加工参数
