真空吸盘组件单缸型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	表面处理	接入气压	类型
JT-LUVWSD	铝合金	喷细砂哑黑	0.2-0.7Mpa	单缸型 ● 针刺吸盘

该针刺吸盘可搭配吸盘支架J-WEZ11使用。

选型参数

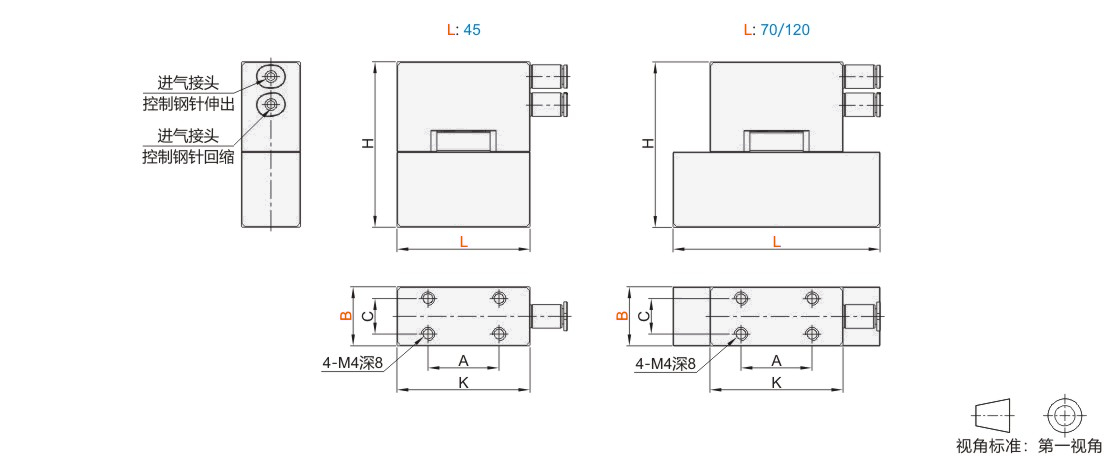

选型表

型号		L	针数N	针径D	H	A	C	K	进气接头	抓取力度 (N)	钢针Z向行程		重量 (g)
代码	B	L	针数N	针径D	H	A	C	K	进气接头	抓取力度 (N)	斜向	垂直	重量 (g)
JT-LUVWSD	20	45	24	0.8	56	24	12	45	接头适配接管外径Ø4 接头螺纹M5	24	5.4	2.7	120
	20	70	36		56	24	12			29			140
	30	45	24		59	25	20			26			160
		70	36							38			212
		120	48							50			248

暂未上传文档资料

真空吸盘组件 单缸型
