三联式空气处理组合件

图片仅供参考

三联式空气处理组合件

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

规格	口径	空气处理量(L/minANR)	压力表口径	排水方式	调压范围(MPa)	保证耐压压力(MPa)	最高使用压力(MPa)	环境及流体温度(℃)	过滤精度(μm)	建议用油	杯材质	杯防护
1000	M5	90	G1/16”	压差排水(1000、2000规格为手动)、自动排水	0.15~0.85	1.5	1	-5~60(未冻结)	5、10、20、40	ISO VG32同等级	聚碳酸酯	无
2000	G1/8"	500	G1/8"	压差排水(1000、2000规格为手动)、自动排水	0.15~0.85	1.5	1	-5~60(未冻结)	5、10、20、40	ISO VG32同等级	聚碳酸酯	无
2000	G1/4"	500	G1/8"	压差排水(1000、2000规格为手动)、自动排水	0.15~0.85	1.5	1	-5~60(未冻结)	5、10、20、40	ISO VG32同等级	聚碳酸酯	无
3000	G1/4”	2000	G1/8"	压差排水(1000、2000规格为手动)、自动排水	0.15~0.85	1.5	1	-5~60(未冻结)	5、10、20、40	ISO VG32同等级	聚碳酸酯	有
3000	G3/8"	2000	G1/8"	压差排水(1000、2000规格为手动)、自动排水	0.15~0.85	1.5	1	-5~60(未冻结)	5、10、20、40	ISO VG32同等级	聚碳酸酯	有
4000	G3/8"	4000	G1/4"	压差排水(1000、2000规格为手动)、自动排水	0.15~0.85	1.5	1	-5~60(未冻结)	5、10、20、40	ISO VG32同等级	聚碳酸酯	有
4000	G1/2"	4000	G1/4"	压差排水(1000、2000规格为手动)、自动排水	0.15~0.85	1.5	1	-5~60(未冻结)	5、10、20、40	ISO VG32同等级	聚碳酸酯	有
4000	G3/4"	4500	G1/4"	压差排水(1000、2000规格为手动)、自动排水	0.15~0.85	1.5	1	-5~60(未冻结)	5、10、20、40	ISO VG32同等级	聚碳酸酯	有
5000	G3/4"	5000	G1/4"	压差排水(1000、2000规格为手动)、自动排水	0.15~0.85	1.5	1	-5~60(未冻结)	5、10、20、40	ISO VG32同等级	聚碳酸酯	有
5000	G1"	5000	G1/4"	压差排水(1000、2000规格为手动)、自动排水	0.15~0.85	1.5	1	-5~60(未冻结)	5、10、20、40	ISO VG32同等级	聚碳酸酯	有

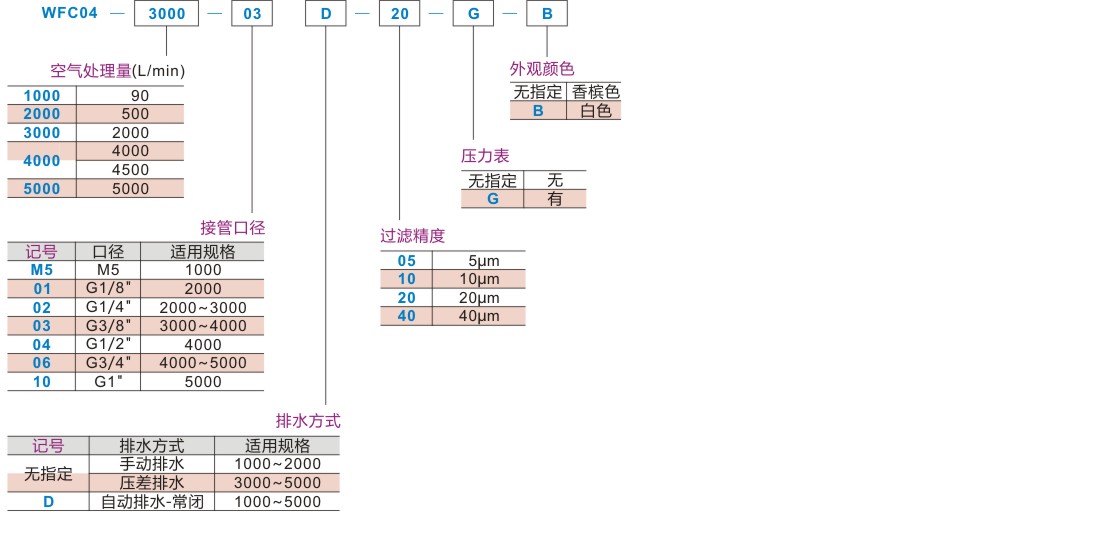

选项表

代码	规格		S	A	B		D	E	F	G	H	J	K	L	P
代码	规格		S	A	手动排水	自动排水	D	E	F	G	H	J	K	L	P
JT-UAMSF	1000	M5	M5	89	87	106	25	33.5	25.5	31	20	4.5	7	3	41
	2000	01	G1/8"	140	124.5	146	40	53	30	50	24	5.5	8.5	5	50
	2000	02	G1/4"	140	124.5	146	40	53	30	50	24	5.5	8.5	5	50
	3000	02	G1/4"	182	158	197	53	54.5	41	64	35	6	10	7	70
	3000	03	G3/8"	182	158	197	53	54.5	41	64	35	6	10	7	70
	4000	03	G3/8"	238	195	213	70	60	49	84	40	9	13	7	86
		04	G1/2"	238	195	213		60	49	84				7	86
		06	G3/4"	253	197	215		66	51	89				8	88
	5000	06	G3/4"	300	272	290	90	70	68	105	50	12	16	10	113
	5000	10	G1'	300	272	290	90	70	68	105	50	12	16	10	113

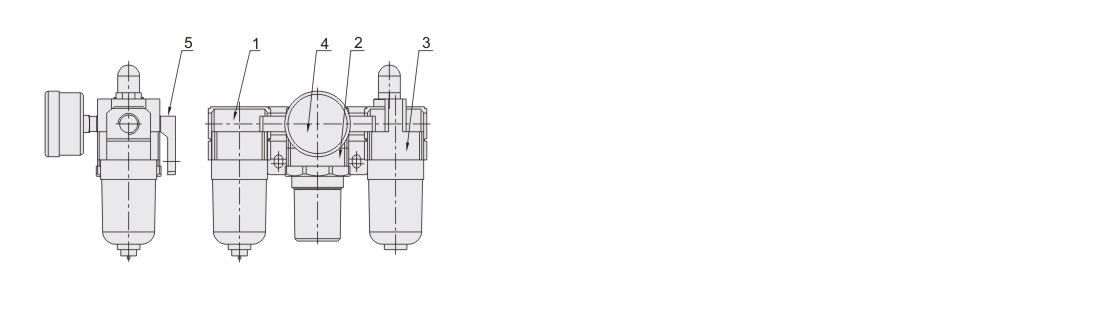

主要零件

序号	零件名称
1	排水过滤器
2	减压阀
3	油雾器
4	压力表
5	支架

结构图

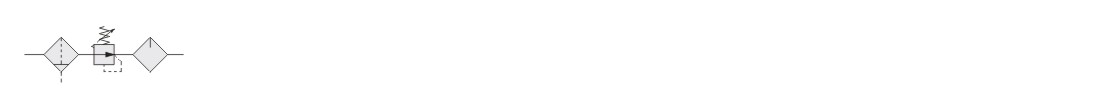

符号图

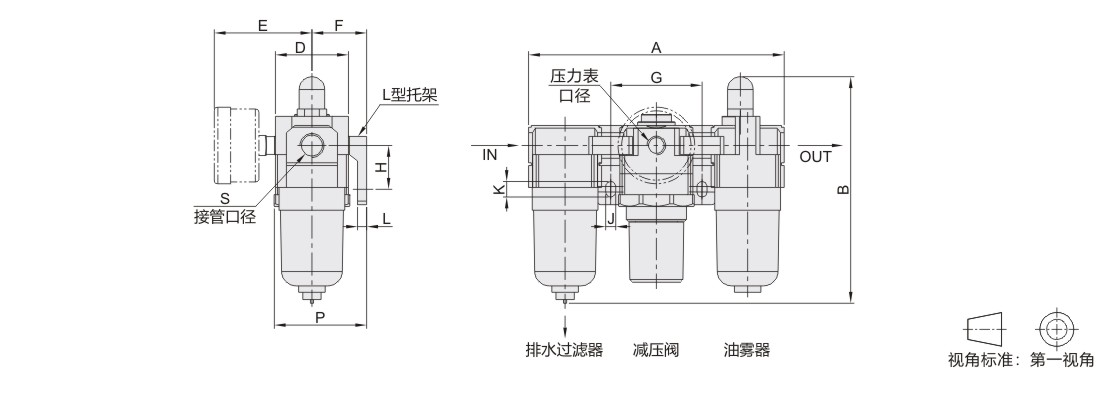

安装尺寸
