双轴心导轨直线模组JT-ZQUSD系列

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	模组本体材质 / 型材	模组本体材质 / 带轮组件	模组本体材质 / 轴心	模组本体材质 / 同步带	附件材质 / 电机安装座	附件材质 / 安装底座	附件材质 / 感应器安装座	类型
JT-ZQUSD	A6061	A6061	GCr15	聚氨酯	A6061	A6061	A6061	双轴心导轨直线模组

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

选型参数

选型表

型号		有效行程S	输入轴选择	电机安装座	安装底座 F	感应器安装座 G
代码	导轨宽度W	最小单位10	输入轴选择	电机安装座	安装底座 F	感应器安装座 G

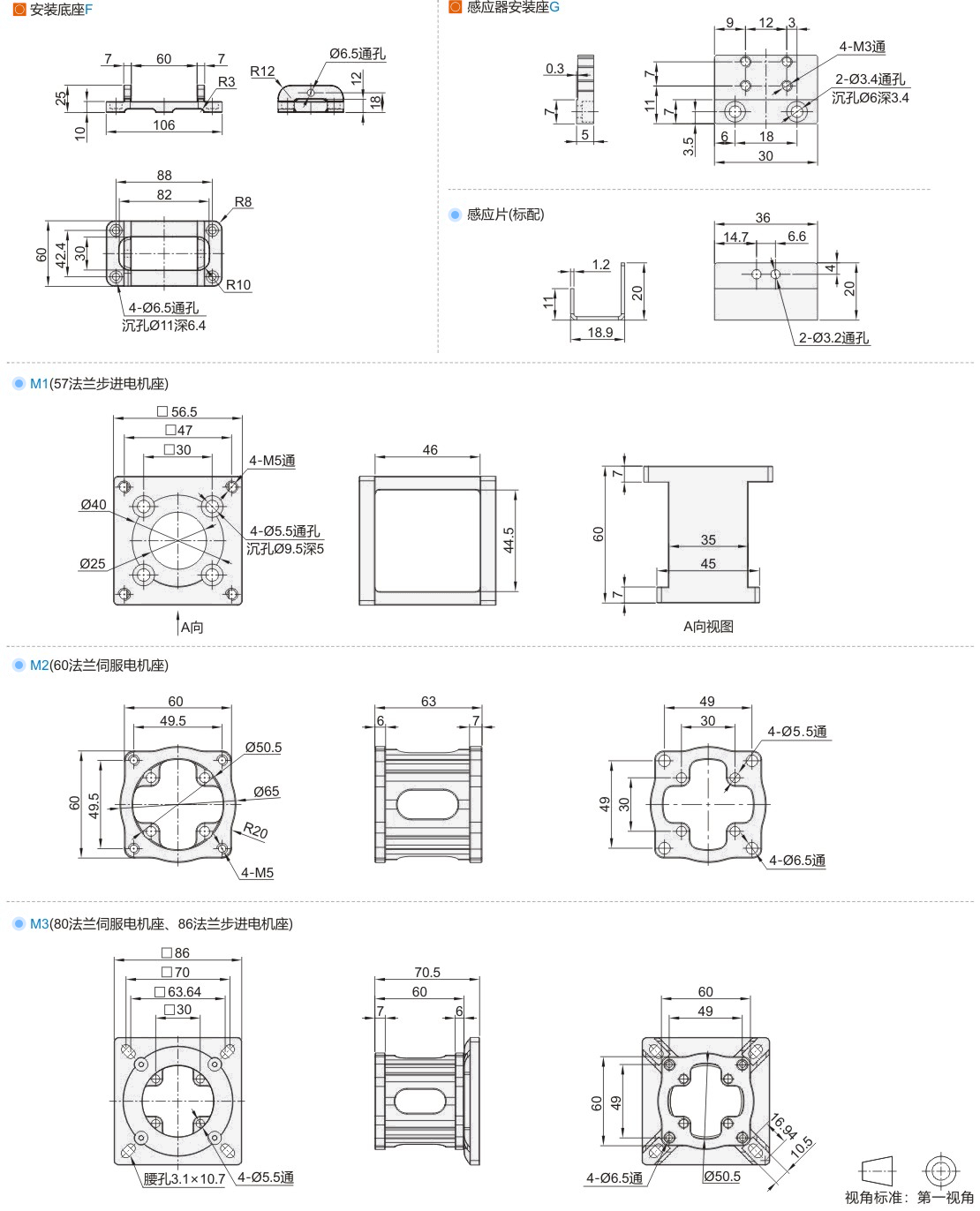

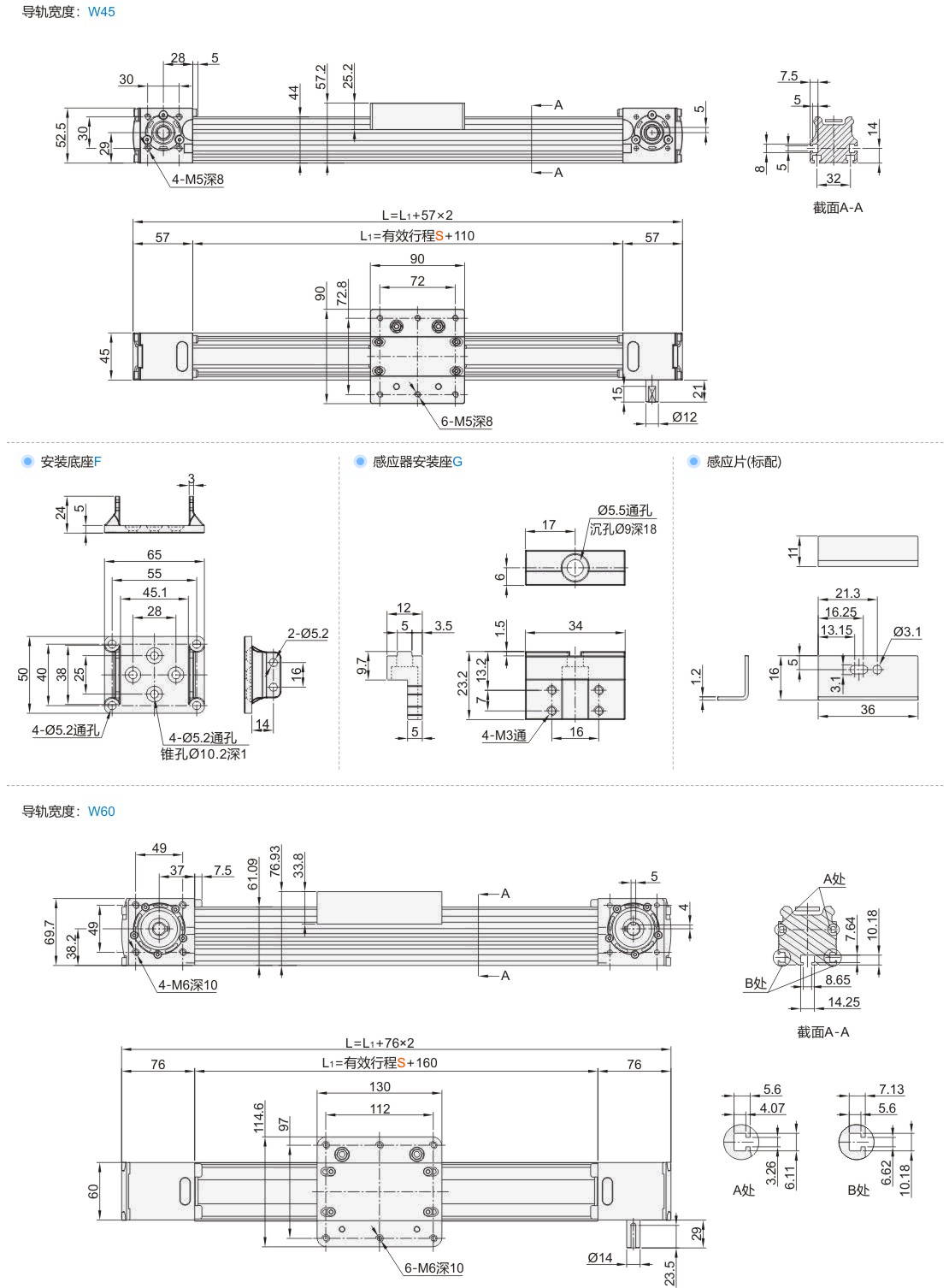

JT-ZQUSD	45	100~4000	A1 A2 A3 A4 A5 A6 A7 A8	M1（57法兰步进电机座） M2（60法兰伺服电机座） M3（80法兰伺服电机座、86法兰步进电机座）	0（无） 2~9(PCS)	0（无） 1(PCS) 2(PCS) 3(PCS)
JT-ZQUSD	60	100~4000	A1 A2 A3 A4 A5 A6 A7 A8	M1（57法兰步进电机座） M2（60法兰伺服电机座） M3（80法兰伺服电机座、86法兰步进电机座）	0（无） 2~9(PCS)	0（无） 1(PCS) 2(PCS) 3(PCS)

输入轴选择详情请在怡合达网站搜索查看（如遇到其他特殊情况可咨询确认）。联轴器推荐使用单膜片系列(如：DEG01)。感应器推荐使用ZJF31-674-N/ P。
两安装底座最大间距500mm。
