对边距S(mm) *

长度L(mm) *

8~1020/0.5

螺纹直径M(mm) *

螺纹直径N(mm) *

图片仅供参考

六角支柱两端内螺纹

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

Q235材质的产品出货时带有防锈油。

代码右侧带●符合ROHS标准。

选型参数

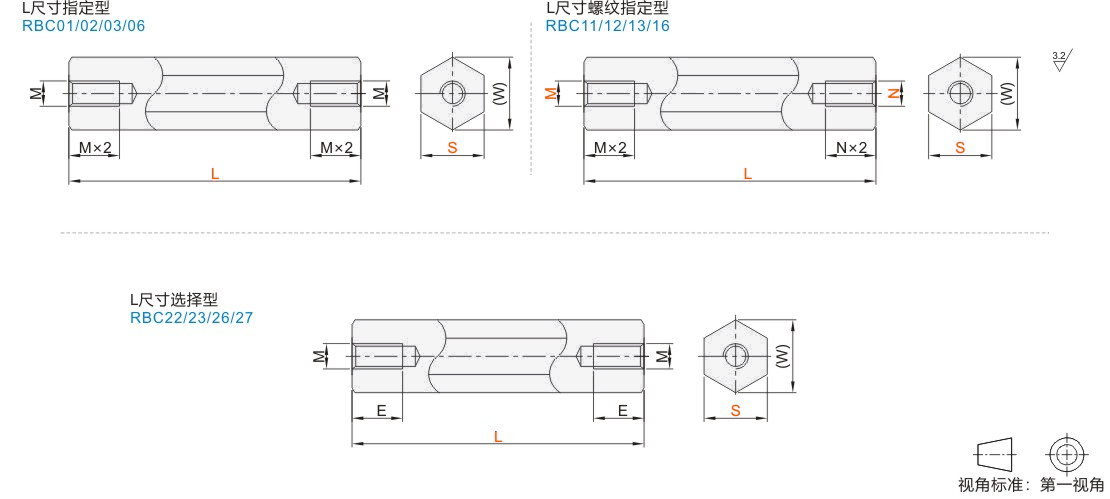

L尺寸指定型

型号		最小单位0.5	M	(W)
代码	S	L	M	(W)
JT-PXMSD JT-PXMSU JT-PXMSQ JT-PXMSX	5	8.0~60	2.6	5.8
	6	8.0~60	3	6.9
	7	10.0~160	4	8.1
	8	15.0~260	5	9.2
	10	25.0~360	6	11.5
	12	25.0~420	6	13.9
	13	30.0~420	8	15.0
	14	25.0~520	8	16.2
	17	40.0~520	10	19.6
	19	50.0~520	12	21.9
	24	50.0~620	16	27.7
	27	50.0~820	20	31.2
	30	50.0~1020	20	34.2
	32	50.0~1020	24	36.9

L尺寸螺纹指定型

型号		最小单位0.5	M·N	(W)
代码	S	L	M·N	(W)
JT-PXMDD JT-PXMDU JT-PXMDQ JT-PXMDX	5	8.0~60	2 2.6	5.8
	6	15.0~60	3 4	6.9
	7	15.0~160	3 4 5	8.1
	8	20.0~260	3 4 5 6	9.2
	10	25.0~360	4 5 6 8	11.5
	12	25.0~420	4 5 6 8	13.9
	13	30.0~420	4 5 6 8 10	15.0
	14	30.0~520	4 5 6 8 10	16.2
	17	40.0~520	5 6 8 10 12	19.6
	19	50.0~520	5 6 8 10 12 16	21.9
	24	60.0~620	6 8 10 12 16 20	27.7
	27	60.0~820	5 6 8 10 12 16 20	31.2
	30	60.0~1020	5 6 8 10 12 16 20 24	34.2
	32	60.0~1020	5 6 8 10 12 16 20 24	36.9

L尺寸选择型

型号		L 选择	M	E	(W)
代码	S	L 选择	M	E	(W)
JT-PXMUU JT-PXMUQ JT-PXMUX JT-PXMUL	4*	5 6 7 8 9 10 15 20	2	5	4.6
	5*	5 6 8 9 10 15 20	2.6	5	5.8
	5.5	5 6 7 8 9 10 11 12 13 14 15 16 17 18 20	3	6	6.3
	6	15 20 25 30 35 40 45 50	3	6	6.9
	7	20 25 30 35 40 45 50 60 70 80 90 100 110 120 130 140 150	4	8	8.1
	8	20 25 30 35 40 45 50 60 70 80 90 100 110 120 130 140 150 200	5	10	9.2
	10	25 30 35 40 45 50 60 70 80 90 100 110 120 130 140 150 200	6	12	11.5
	12	25 30 35 40 45 50 60 70 80 90 100 110 120 130 140 150 200	6	12	13.9
	13	35 40 45 50 60 70 80 90 100 110 120 130 140 150 200	8	16	15
	14	35 40 45 50 60 70 80 90 100 110 120 130 140 150 200	8	16	16.2
	17	40 45 50 60 70 80 90 100 110 120 130 140 150 200	10	20	19.6
	19	50 60 70 80 90 100 110 120 130 140 150 200	12	24	21.9

带*规格仅适用JT-PXMUL。

L≤M×4的内螺纹为通孔。

L≤M×6时，内螺纹底孔可能会贯通。

L≤(M×2＋5)×2时，内螺纹底孔可能会贯通。

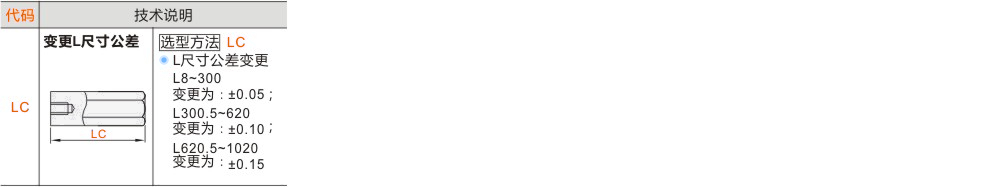

可选加工参数

暂未上传文档资料

六角支柱 两端内螺纹
