外螺纹单轴承

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	轴承材质	轴 / 材质	轴 / 表面处理	类型
JT-RXBXSD	SUJ2	SUS303	—	外螺纹 ● 标准型
JT-RXBXSU	SUS420	SUS303	—	外螺纹 ● 标准型
JT-RXBXDD	SUJ2	SUS303	—	外螺纹 ● 加长型
JT-RXBXDU	SUS420	SUS303	—	外螺纹 ● 加长型

轴承精度 GB/T 307.1 6级
相当于 JIS B 1514 6级

产品请以实物为准。
螺纹部无退刀槽加工，螺杆精度6G。

选型参数

选型表

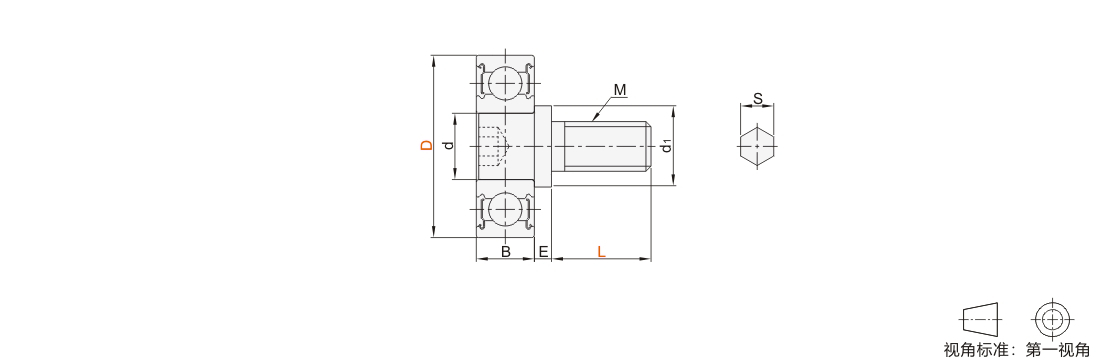

型号		L		d	B	M	E	S	d1
代码	D	标准型	加长型	d	B	M	E	S	d1
标准型 JT-RXBXSD JT-RXBXSU 加长型 JT-RXBXDD JT-RXBXDU	7	4	6	3	3	3	1	1.5	5
	8	5	8	5	2.5	3		2.5	7
	9			4	4	4		2	6
	13			4	5			2	6
	16			5	5			2.5	7
	19	8	12	6	6	6		2.5	9
	22			8	7			3	11
	26			10	8		2.5	5	14
	30			10	9		2	5	14
