还有0项未选择重置

选择代码

代码参数

安装侧端面形状

导入表面形状

材质

硬度

表面处理

选型参数

前端形状 *

安装部直径D(mm) *

定位部直径P(mm) *

8~35/0.1

定位部长度B(mm) *

2~32/1

安装部直杆长度L(mm) *

5~12/1

导入部倒角角度°A *

导入部锥角长度E(mm) *

1~12/1

图片仅供参考

定位销无肩型环槽型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	形状	材质	硬度	表面处理	类型
JT-ROASD	环槽型	圆型	SCM435	淬火硬度33～38HRC	—	无肩型 ● 止动螺丝部短型
JT-ROAUD	切口型	圆型	SCM435	淬火硬度33～38HRC	—	无肩型 ● 止动螺丝部短型
JT-ROASU	环槽型	圆型	SCM435	淬火硬度33～38HRC , 镀层硬度850HV ~	镀硬铬 , 镀层厚度3~5μm	无肩型 ● 止动螺丝部短型
JT-ROAUU	切口型	圆型	SCM435	淬火硬度33～38HRC , 镀层硬度850HV ~	镀硬铬 , 镀层厚度3~5μm	无肩型 ● 止动螺丝部短型
JT-ROASQ	环槽型	圆型	SCM420	渗碳淬火硬度56HRC～(深度0.8～1.2)	—	无肩型 ● 止动螺丝部短型
JT-ROAUQ	切口型	圆型	SCM420	渗碳淬火硬度56HRC～(深度0.8～1.2)	—	无肩型 ● 止动螺丝部短型
JT-ROADD	环槽型	多棱型	SCM435	淬火硬度33～38HRC	—	无肩型 ● 止动螺丝部短型
JT-ROAQD	切口型	多棱型	SCM435	淬火硬度33～38HRC	—	无肩型 ● 止动螺丝部短型
JT-ROADU	环槽型	多棱型	SCM435	淬火硬度33～38HRC , 镀层硬度850HV ~	镀硬铬 , 镀层厚度3~5μm	无肩型 ● 止动螺丝部短型
JT-ROAQU	切口型	多棱型	SCM435	淬火硬度33～38HRC , 镀层硬度850HV ~	镀硬铬 , 镀层厚度3~5μm	无肩型 ● 止动螺丝部短型
JT-ROADQ	环槽型	多棱型	SCM420	渗碳淬火硬度56HRC～(深度0.8～1.2)	—	无肩型 ● 止动螺丝部短型
JT-ROAQQ	切口型	多棱型	SCM420	渗碳淬火硬度56HRC～(深度0.8～1.2)	—	无肩型 ● 止动螺丝部短型

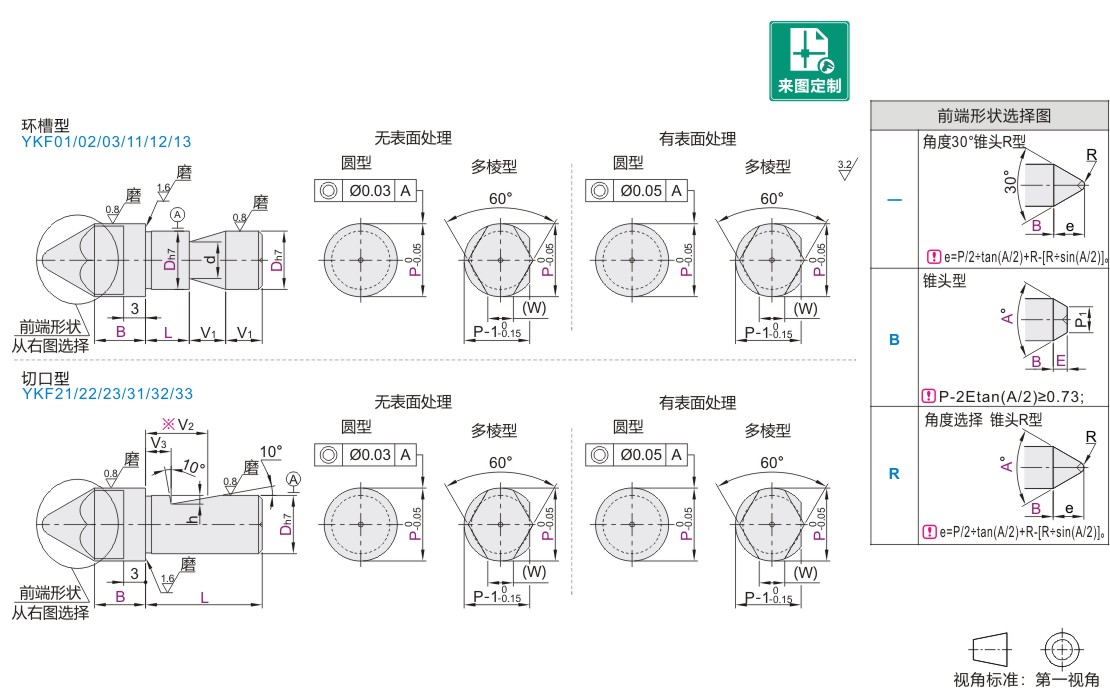

环槽型

D	V1	d	适用的止动螺丝
6	6	4	M5
8		5
10		7
12	8	9	M6
16		13
20		17

切口型

D	V2	V3	h	适用的止动螺丝
6	5.5	2.5	1.0	M4
8	7.5	3.5	1.2	M5
10				M5
12				M6
16	10.5	5.5	2.0
20	10.5	5.5	2.0

※ V2尺寸为止动螺丝前端的参考尺寸。　　 P1=P-E*tan(A/2)*2
工艺孔加工条件：前端形状无指定:B≥4；前端形状B:P1>3；前端形状R:B≥4。(工艺孔详细尺寸见产品简介)

选型参数

选型表

型号				最小单位0.1	最小单位1	L		A	最小单位1	R	W
代码	前端形状	Dh7		P	B	最小单位1 环槽型	切口型	A	E(B形)	R	W
环槽型切口型 JT-ROASD JT-ROAUD JT-ROASU JT-ROAUU JT-ROASQ JT-ROAUQ JT-ROADD JT-ROAQD JT-ROADU JT-ROAQU JT-ROADQ JT-ROAQQ	无指定 (角度30°锥头R) B (锥头) R (角度选择锥头R)	6	0 -0.012	8.0~12.0	2~32	5~12	10 12 16	30 60 90 120	1~12	3	3
		8	0 -0.015	10.0~16.0			12 16 19			4	3.5
		10	0 -0.015	12.0~20.0			12 16 19			4	4
		12	0 -0.018	14.0~25.0			12 16 19 20			6	6
		16	0 -0.018	18.0~32.0			19 20 25			8	8
		20	0 -0.021	22.0~35.0			19 20 25			8	9

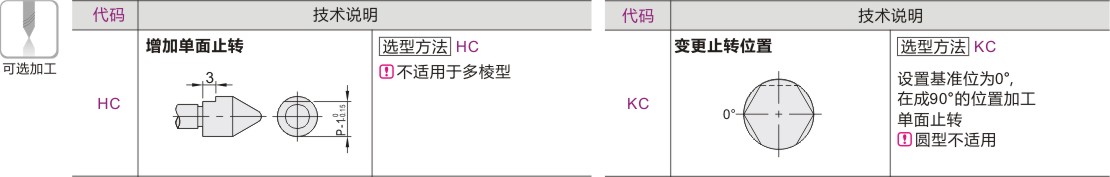

可选加工参数

暂未上传文档资料

定位销 无肩型 环槽型
