还有0项未选择重置

选择代码

代码参数

安装侧端面形状

导入头部形状

导入表面形状

材质

硬度

表面处理

选型参数

安装部直径D(mm) *

前端形状 *

定位部直径P(mm) *

8~35/0.1

定位部长度B(mm) *

2~32/1

安装部直杆长度L(mm) *

A *

E *

1~12/1

图片仅供参考

精密定位销无肩型螺帽固定型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	形状	材质	硬度	表面处理	类型
JT-RLISD	螺帽固定型	圆型	SCM435	淬火硬度33～38HRC	—	标准型
JT-RLIFD	止动螺丝型	圆型	SCM435	淬火硬度33～38HRC	—	标准型
JT-RLISU	螺帽固定型	圆型	SCM435	淬火硬度33～38HRC , 镀层硬度850HV ~	镀硬铬 , 镀层厚度3~5μm	标准型
JT-RLIFU	止动螺丝型	圆型	SCM435	淬火硬度33～38HRC , 镀层硬度850HV ~	镀硬铬 , 镀层厚度3~5μm	标准型
JT-RLISQ	螺帽固定型	圆型	SCM420	渗碳淬火硬度56HRC ~(深度0 .8 ~ 1.2)	—	标准型
JT-RLIFQ	止动螺丝型	圆型	SCM420	渗碳淬火硬度56HRC ~(深度0 .8 ~ 1.2)	—	标准型
JT-RLIUD	螺帽固定型	多棱型	SCM435	淬火硬度33～38HRC	—	标准型
JT-RLIXD	止动螺丝型	多棱型	SCM435	淬火硬度33～38HRC	—	标准型
JT-RLIUU	螺帽固定型	多棱型	SCM435	淬火硬度33～38HRC , 镀层硬度850HV ~	镀硬铬 , 镀层厚度3~5μm	标准型
JT-RLIXU	止动螺丝型	多棱型	SCM435	淬火硬度33～38HRC , 镀层硬度850HV ~	镀硬铬 , 镀层厚度3~5μm	标准型
JT-RLIUQ	螺帽固定型	多棱型	SCM420	渗碳淬火硬度56HRC ~(深度0 .8 ~ 1.2)	—	标准型
JT-RLIXQ	止动螺丝型	多棱型	SCM420	渗碳淬火硬度56HRC ~(深度0 .8 ~ 1.2)	—	标准型
JT-RLIDD	螺帽固定型	圆型	SCM435	淬火硬度33～38HRC	—	选择型
JT-RLIOD	止动螺丝型	圆型	SCM435	淬火硬度33～38HRC	—	选择型
JT-RLIDU	螺帽固定型	圆型	SCM435	淬火硬度33～38HRC , 镀层硬度850HV ~	镀硬铬 , 镀层厚度3~5μm	选择型
JT-RLIOU	止动螺丝型	圆型	SCM435	淬火硬度33～38HRC , 镀层硬度850HV ~	镀硬铬 , 镀层厚度3~5μm	选择型
JT-RLIDQ	螺帽固定型	圆型	SCM420	渗碳淬火硬度56HRC ~(深度0 .8 ~ 1.2)	—	选择型
JT-RLIOQ	止动螺丝型	圆型	SCM420	渗碳淬火硬度56HRC ~(深度0 .8 ~ 1.2)	—	选择型
JT-RLIQD	螺帽固定型	多棱型	SCM435	淬火硬度33～38HRC	—	选择型
JT-RLILD	止动螺丝型	多棱型	SCM435	淬火硬度33～38HRC	—	选择型
JT-RLIQU	螺帽固定型	多棱型	SCM435	淬火硬度33～38HRC , 镀层硬度850HV ~	镀硬铬 , 镀层厚度3~5μm	选择型
JT-RLILU	止动螺丝型	多棱型	SCM435	淬火硬度33～38HRC , 镀层硬度850HV ~	镀硬铬 , 镀层厚度3~5μm	选择型
JT-RLIQQ	螺帽固定型	多棱型	SCM420	渗碳淬火硬度56HRC ~(深度0 .8 ~ 1.2)	—	选择型
JT-RLILQ	止动螺丝型	多棱型	SCM420	渗碳淬火硬度56HRC ~(深度0 .8 ~ 1.2)	—	选择型

工艺孔加工条件：标准型:B≥4；前端形状B:B≥4且P1>3；前端形状R:B≥4。(工艺孔详细尺寸见产品简介)

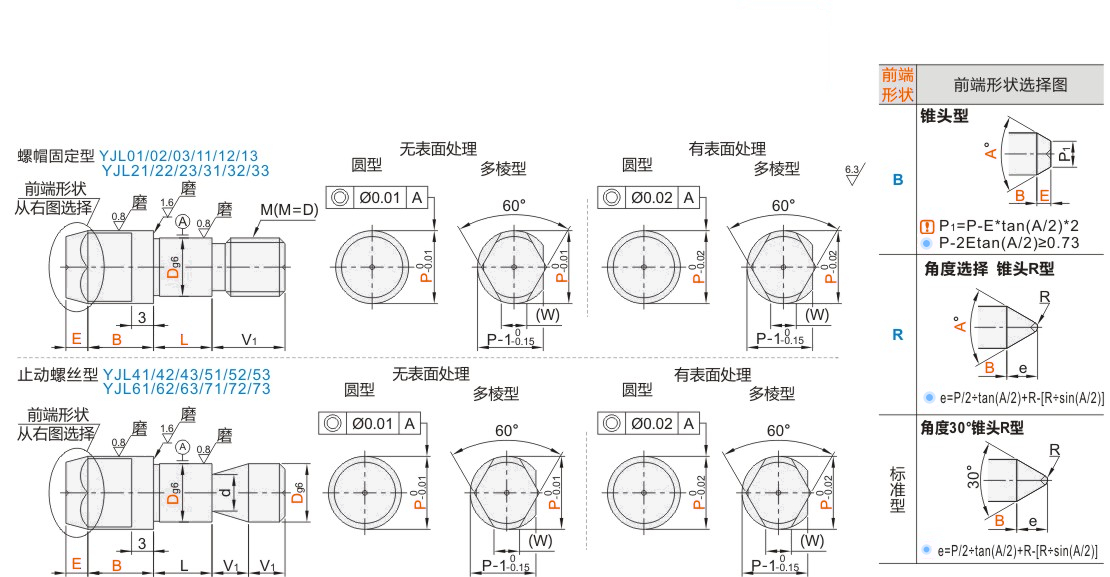

选型参数

螺帽固定型

型号				最小单位0.1	最小单位1	L	A	最小单位1	V1	R	W
代码	前端形状	Dg6		P	B	L	A	E(B形)	V1	R	W
标准型选择型 JT-RLISD JT-RLIDD JT-RLISU JT-RLIDU JT-RLISQ JT-RLIDQ JT-RLIUD JT-RLIQD JT-RLIUU JT-RLIQU JT-RLIUQ JT-RLIQQ	标准型无指定(角度30°锥头R型) 选择型 B(锥头型) R(角度选择,锥头R型)	6	-0.004 -0.012	8.0~12.0	2~32 (圆型) 5~32 (多棱型)	5 8 10	30 60 90 120	1~12	6	3	3
		8	-0.005 -0.014	10.0~16.0		5 8 10 12 15			10	4	3.5
		10T		12.0~20.0		(5) (8) 10 12 15			15	5	5
		10		12.0~20.0		(5) (8) 10 12 15			12	4	4
		12	-0.006 -0.017	14.0~25.0		(8) 10 12 15 18			15	6	6
		16	-0.006 -0.017	18.0~32.0		(10) 12 15 18 20			18	8	8
		20	-0.007 -0.020	22.0~35.0		12 15 18 20			22	8	9

A=30°时前端形状不可选择R型。 ( )内L尺寸不适用于多棱型。

止动螺丝型

型号				最小单位0.1	最小单位1	A	最小单位1	L	V1	d	R	适用的止动螺丝	W
代码	前端形状	Dg6		P	B	A	E(B形)	L	V1	d	R	适用的止动螺丝	W
标准型选择型 JT-RLIFD JT-RLIOD JT-RLIFU JT-RLIOU JT-RLIFQ JT-RLIOQ JT-RLIXD JT-RLILD JT-RLIXU JT-RLILU JT-RLIXQ JT-RLILQ	标准型无指定(角度30°锥头R型) 选择型 B(锥头型) R(角度选择,锥头R型)	6	-0.004 -0.012	8.0~12.0	2~32 (圆型) 5~32 (多棱型)	30 60 90 120	1~12	5	8	4	3	M5	3
		8	-0.005 -0.014	10.0~16.0				5		5	4	M5	3.5
		10T		12.0~20.0				10		7	5	M6	5
		10		12.0~20.0				5		7	4	M6	4
		12	-0.006 -0.017	14.0~25.0				12	10	9	6	M8	6
		16	-0.006 -0.017	18.0~32.0						13	8		8
		20	-0.007 -0.020	22.0~35.0						17	8		9

A=30°时前端形状不可选择R型

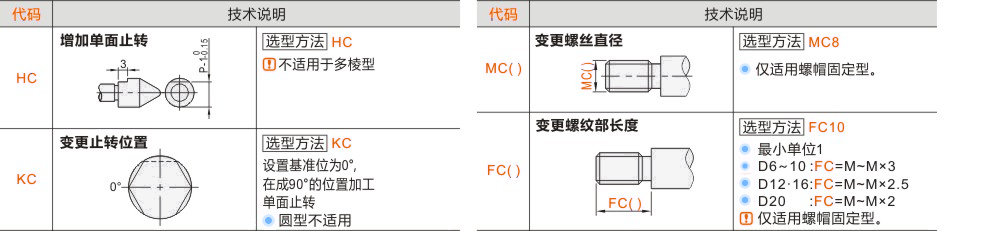

可选加工参数

暂未上传文档资料

精密定位销 无肩型 螺帽固定型
