平皮带用肋槽滑轮

图片仅供参考

平皮带用肋槽滑轮

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-VZVDD	铝合金	喷细砂本色阳极氧化	带肋槽直柱型 ● 无法兰型

3D模型仅供参考，具体尺寸请以参数表为准，注意选型。

键槽尺寸 N: 新JIS(B1301)键槽尺寸表

NH7		bJS9		t
8	+0.015 0	3	±0.0125	1.4	+0.1 0
10		3	±0.0125	1.4
k10		4	+0.0150	1.8
12	+0.018 0	4		1.8
15	+0.018 0	5		2.3
20	+0.021 0	6		2.8
25		8	±0.0180	3.3	+0.2 0
30		8	±0.0180	3.3	+0.2 0

选型参数

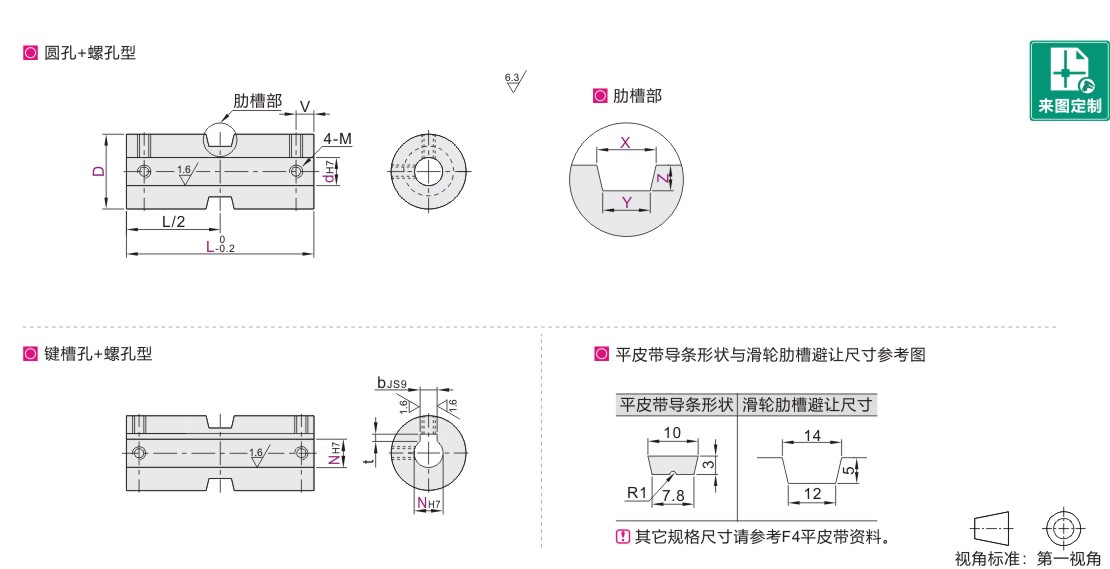

圆孔-螺孔型

型号					dH7	最小单位1			X				Y				Z		M		V
代码			D		dH7	L			X				Y				Z		M		V
JT-VZVDD			30		8	40~100			7.0~15.0				5.0~12.0				4.0~7.0		M4		3.5
					10												4.0~7.0
					12												4.0~6.0
			35		10												4.0~7.0
					12
					15
			40		12
					15
					20
			50		15														M5		4
					20
					25
			60		20														M6		4.5
					25
					30
			80		25														M8		6
					30
					35

键槽孔-螺孔型

型号					NH7	最小单位1					X					Y			Z		M			V
代码			D		NH7	L					X					Y			Z		M			V
JT-VZVDD			30		8	D≤50时 40~100 D=60/80时 60~100					7.0~15.0					5.0~12.0			4.0~7.0		M3			3.5
					10 K10														4.0~7.0
					12														4.0~6.0
			35		10 K10														4.0~7.0
					12
					15																M4
			40		12																M3
					15																M4
					20																M5
			50		15																M4			4
					20																M5
					25
			60		20																			4.5
					25																M6
					30
			80		25																			6
			80		30																			6
