G80/G100欧式链接蝴蝶扣

图片仅供参考

G80/G100欧式链接蝴蝶扣

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-YMNXU	合金钢	喷塑(红色)	G80欧式链接蝴蝶扣
JT-YMVXU	合金钢	喷塑(蓝色)	G100欧式链接蝴蝶扣

选型参数

G80欧式链接蝴蝶扣

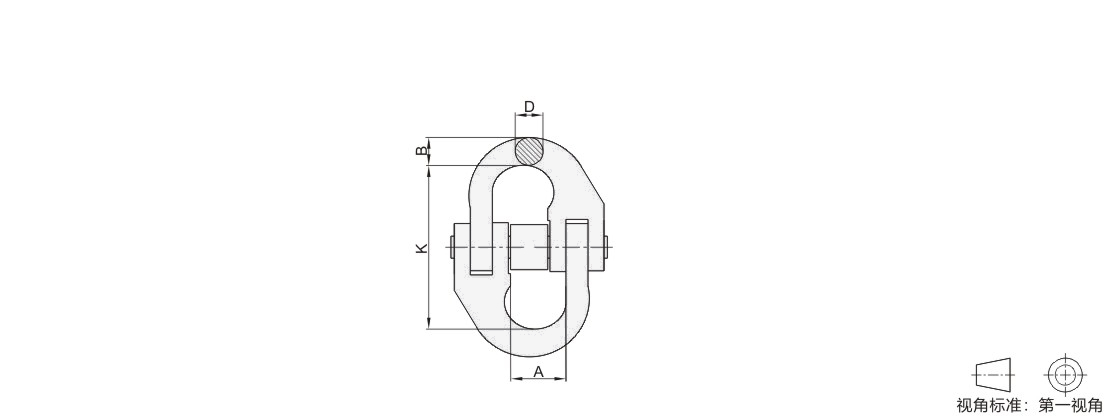

型号					工作拉力 (T)				A±1.5			B±1			D±1			K±2			净重 (kg)
代码		规格			工作拉力 (T)				A±1.5			B±1			D±1			K±2			净重 (kg)
JT-YMNXU		1.12T			1.12				15			7.5			7			42			0.08
		1.5T			1.5				20			8.5			8.5			54.8			0.145
		3.15T			3.15				26			12			11.5			68			0.3
		5.3T			5.3				30			15			15			87			0.65
		8T			8				35			19.8			19.8			108.4			1.15
		10T			10				38			21			21			112			1.84
		12.5T			12.5				41			24			24			121.5			2.1
		15T			15				49.5			26			26			141.5			2.87
		21.2T			21.2				57.5			31			30			158			4.5
		31.5T			31.5				67.5			38			37			205			8.21

破断拉力是工作拉力的4倍。

G100欧式链接蝴蝶扣

型号						工作拉力 (T)				A			B			D			K			净重 (kg)
代码		规格				工作拉力 (T)				A			B			D			K			净重 (kg)
JT-YMVXU		1.4T				1.4				14±0.8			8.5±0.8			7±0.5			44.5±2.5			0.08
		2.5T				2.5				18.5±0.8			10.5±0.8			10±0.8			63±3			0.18
		4T				4				23±1			12.6±1			12.6±1			71±3			0.34
		6.7T				6.7				28±1			16.5±1			16.5±1			92.5±3			0.68
		10T				10				33.5±1			20±1			20±1			106.5±3			1.22
		16T				16				42±1			25±1.5			25±1.5			123±3			2.13
		19T				19				48±1			27±1.5			27±1.5			137.5±3			3
		26.5T				26.5				61±2			32±2			32±2			163±4			5.22
		39.3T				39.3				80±2			40±3			40±3			197±4			9.55

破断拉力是工作拉力的4倍。
