导条防跑偏双槽型材平皮带输送机

产品属性: 类型 重载型 主体 双槽型材 皮带类型 导条防跑偏型 轮直径 60 驱动 中间驱动 种类筛选 平皮带输送机
产品型号: 请点击左侧选项进行选型 重新选型
代码材质 / 型材材质 / 马达盖板材质 / 带轮固定座表面处理 / 型材表面处理 / 马达盖板表面处理 / 带轮固定座类型
JT-OFHXD铝材铝材铝材阳极氧化处理喷涂喷涂重载型 ● 导条防跑偏型


特长:使用重型箱体传送。



齿轮头减速比(调速马达)

齿轮头
减速比
皮带速度(m/min)
50Hz
7.531.4
1023.6
12.518.8
1515.7
1813.1
259.4
307.9
366.5
504.7
603.9
753.1
902.6
1002.4
1202.0
1501.6
1801.3


可能会因负载状态而减小。
速度表参照中国大陆马达(1250转/min)。
长时间使用调节刻度不可低于60,调节刻度过低,马达扭矩减小,马达容易过载,同时调低马达速度,
     马达的动能会转化为热能,会导致马达过热。(输送能力对照表是指刻度在100的输送能力)。

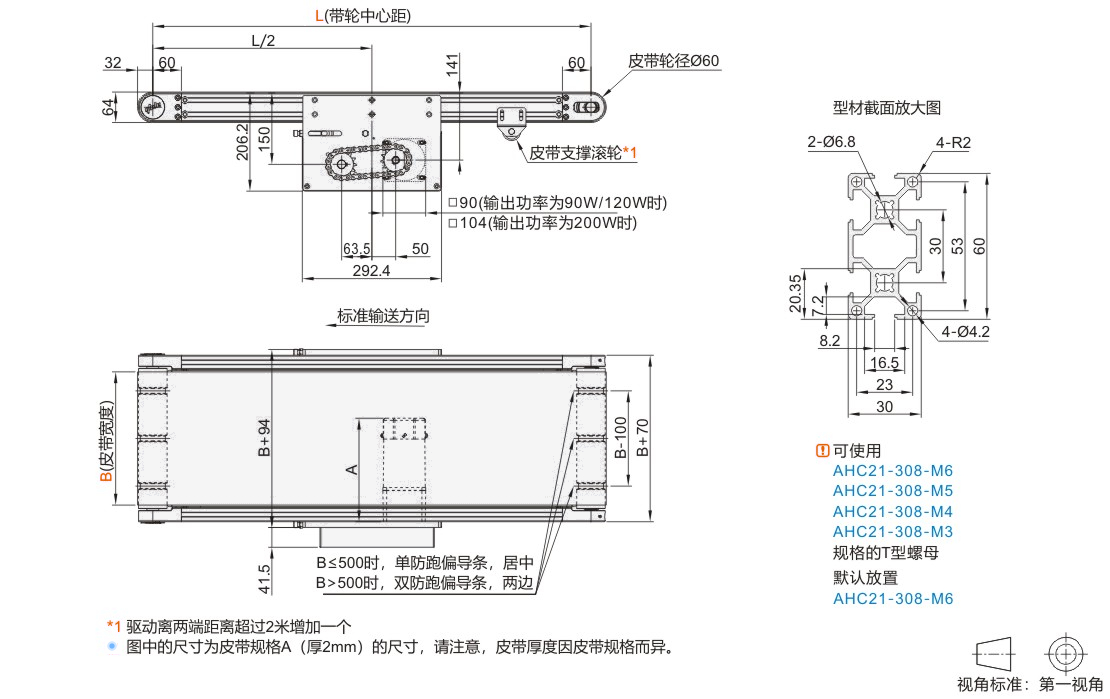

A尺寸表

输出功率
(W)
马达减速比A
规格制造商
90速度控制马达中国大陆7.5~18217.5
25~180
三相马达7.5~18
25~180
速度控制马达精研7.5~18197
25~180217
三相马达7.5~18186
25~180206
120速度控制马达中国大陆7.5~18217.5
25~180
三相马达7.5~18
25~180
200速度控制马达7.5~18248
25~180
三相马达7.5~18
25~180


平皮带宽度-带轮中心距适配对应表

代码皮带宽度 BL(带轮中心距)
L600~1500L1505~2000L2005~2500L2505~3000L3005~4000L4005~5000
JT-OFHXD100~200●●●●●●
210~400●●●●●●
410~600一●●●●●
610~800一●●●●●
810~1000一一●●●●


表内“●”为推荐尺寸,“一”为定制尺寸。

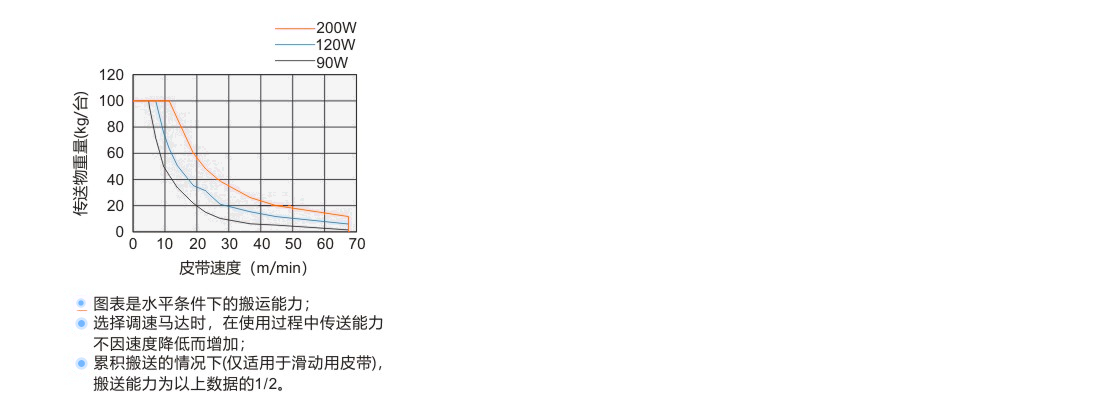

传送能力(参考值)


选型参数


选型表

型号L
最小单位5
马达选择皮带规格马达品牌
选择
代码B(最小单位10)输出功率(W)电压(V)规格齿轮头减速比
JT-OFHXD
100~1000
600~5000

90

120

200

TA100(单相)
TA220(单相)
SCM
(无极调速)
7.5 10 12.5 15 18 25
30 36 50 60 75 90
100 120 150 180
A(普通用:PVC绿色)
B
(普通用:PVC白色)
C
(滑动用:绿色)
D
(滑动用:白色)
E
(电子零件用:PVC绿色)
F
(食品传送用:白色钻石纹)
G
(耐油用:藏青色)
H
(绿色PVC钻石纹)
J (无皮带 )
T(中国大陆品牌)
JS
(精研品牌)
SA200(三相)INV
(变频器)
NV
(无马达)
NM
(无马达)
NH
(无齿轮头)
W
(无马达、齿轮头)


选择了无马达、齿轮头时,马达安装孔间距将因马达输出功率而异。
选择了无马达、齿轮头时,主机将以部件状态交货。

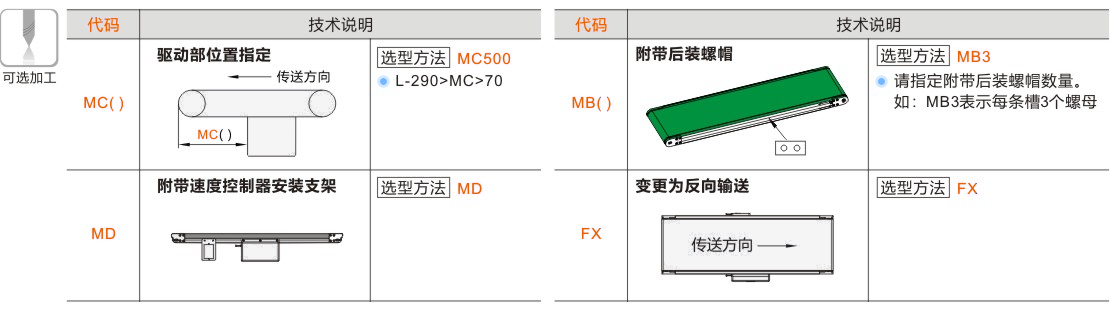

可选加工参数
