压轧滚珠丝杠 块状螺帽型 C10精度
图片仅供参考
收藏 分享

压轧滚珠丝杠 块状螺帽型 C10精度

产品属性： 性价比 精密型 轴径 25 螺帽形状 块状型 加工工艺 压轧 负载类型 轻载静音型 导程 5/10 精度等级 C10 旋向 右旋 种类筛选 滚珠丝杠
产品型号： 请点击左侧选项进行选型
代码精度
等级		材质 / 丝杠材质 / 螺帽热处理 / 丝杠热处理 / 螺帽硬度 / 丝杠硬度 / 螺帽类型
JT-IMSFGC10
S55C
SCM420
感应加热淬火渗碳淬火
56~62HRC
58~62HRC
块状螺帽型
● 标准型
JT-SIMSFGC10
S55C
SCM420
感应加热淬火渗碳淬火
56~62HRC
58~62HRC
块状螺帽型
● 精密型


怡合达不保证滚珠丝杠组装后的噪音值。
丝杠端部存在工艺孔。

P公差
100
-0.009
11~150
-0.011

选型参数

选型表

型号
最小单位1
Y
滚珠直径
螺纹旋向
螺母
环圈数
轴向间隙
基本额定负载

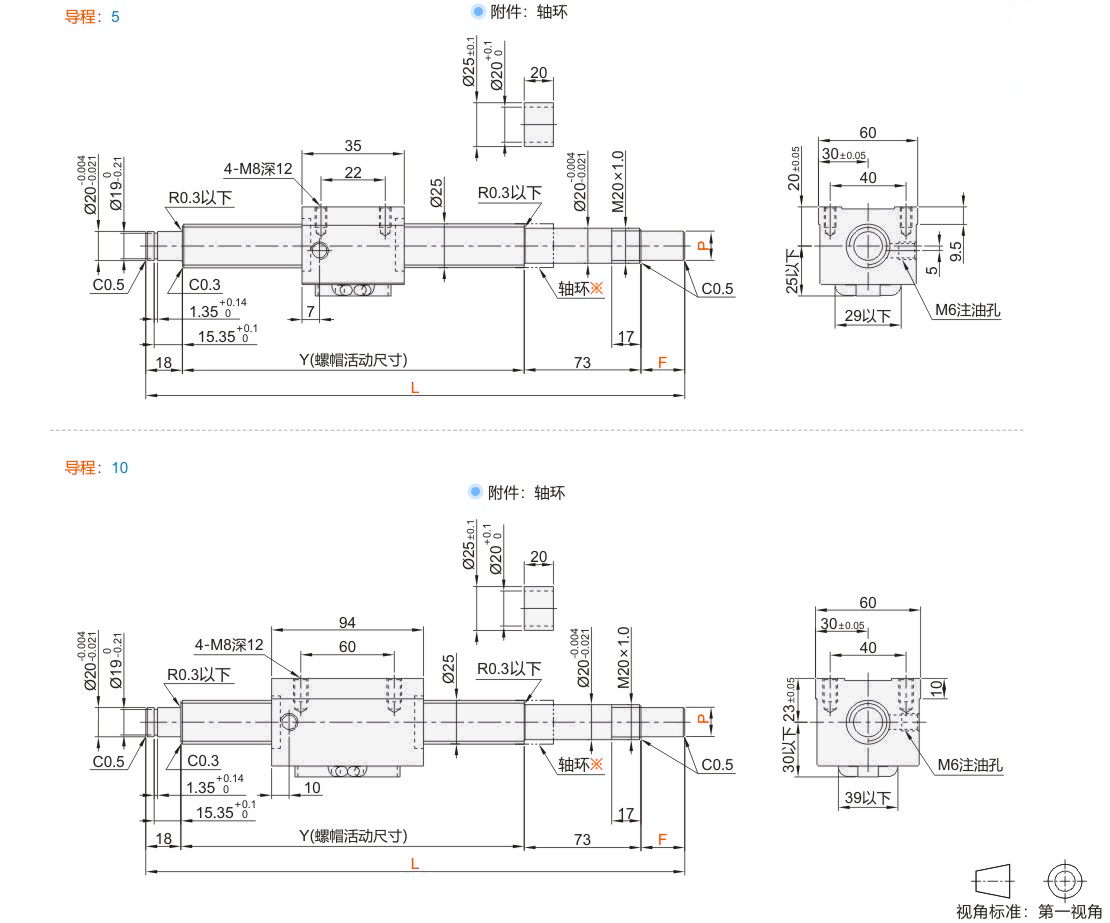

代码丝杠轴径导程LFPC(动)kNCo(静)kN
JT-IMSFG25
5 200 ~ 1500
27~45
10~ 15
L-(91+F)
3.175右旋
2 .5圈1列0. 1以下6.618.7
10 6.352 .5圈2列0.2以下27.576.3
JT-SIMSFG53.1752.5圈1列0.1以下6.618.7
104.76251圈5列0.2以下27.576.3

压轧滚珠丝杠与丝杠支座组件的推荐组合

代码丝杠轴径导程支座形状推荐丝杠固定座推荐丝杠支撑座(页码)
JT-IMSFG
JT-SIMSFG
25 5
10		圆法兰JT-IVXSD-20(请在怡合达网站搜索查看)JT-IVXDD-20(请在怡合达网站搜索查看)
方形JT-IVXFD-20(请在怡合达网站搜索查看)JT-IVXQD-20(请在怡合达网站搜索查看)
