精密节流阀弯接头

图片仅供参考

精密节流阀弯接头

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-LTWVQD	黄铜	镀镍	弯接头 ● 全黄铜型

选型参数

选型表

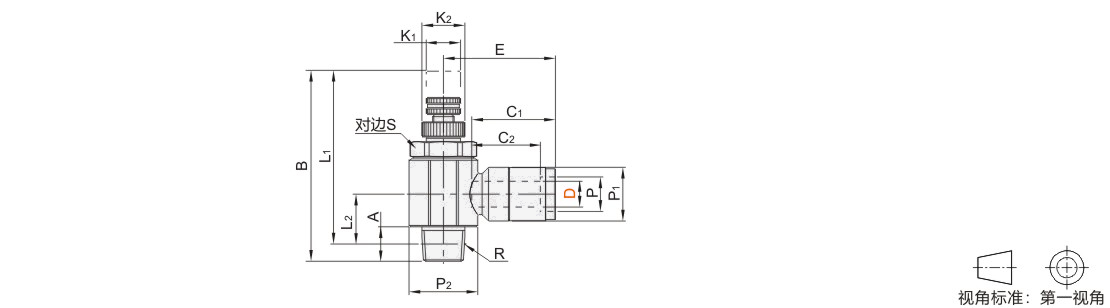

型号		公称型号	P	R	A	B		L1		L2	E	C1	C2	P1	P2	K1	K2	S	重量 (g)
代码	D	公称型号	P	R	A	min	max	min	max	L2	E	C1	C2	P1	P2	K1	K2	S	重量 (g)
JT-LTWVQD	4	M5	6	M5	2.9	32.7	30	29.7	27	8.1	22.6	17.6	15	12.5	12	5	8	11	26.2
	4	1	6	R1/8	8	44.4	38.3	40.4	34.3	11.6	24.8	17.6	15	12.5	16	8	10	14	44.4
	6	M5	8	M5	2.9	32.7	30	29.7	27	8.1	24.1	19.5	16	12.5	12	5	8	11	26.6
		1		R1/8	8	44.4	38.3	40.4	34.3	11.6	26.1			12.5	16	8	10	14	44.7
		2		R1/4	11.1	53.6	46.8	47.6	40.8	15	27.6			14.5	19	10	13	17	71.5
		3		R3/8	8	59.5	51.5	53.1	45.1	16.8	29.3			14.5	22.5	12	16	21	112.4
	8	1	10	R1/8	11.1	44.4	38.3	40.4	34.3	11.6	26.9	20.2	17	14.5	16	8	10	14	47.1
		2		R1/4	13.2	53.6	46.8	47.6	40.8	15	28.4				19	10	13	17	71.7
		3		R3/8	11.1	59.5	51.5	53.1	45.1	16.8	30.1				22.5	12	16	21	112.3
	10	2	12	R1/4	13.2	53.6	46.8	47.6	40.8	15	31.2	23.2	19.5	18.6	19	10	13	17	85
	10	3	12	R3/8	13.2	59.5	51.5	53.1	45.1	16.8	33	23.2	19.5	21.5	22.5	12	16	21	133.6
	12	3	14	R3/8	16	59.5	51.5	53.1	45.1	16.8	36.1	26.3	23	21.6	22.5	12	16	21	139.9
