吊环螺钉

图片仅供参考

吊环螺钉

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-YXADL	合金钢	发黑	吊环螺钉 ● 无螺母
JT-YXADM	合金钢	喷塑(黄色)	吊环螺钉 ● 无螺母

产品适用标准：DIN580-2010

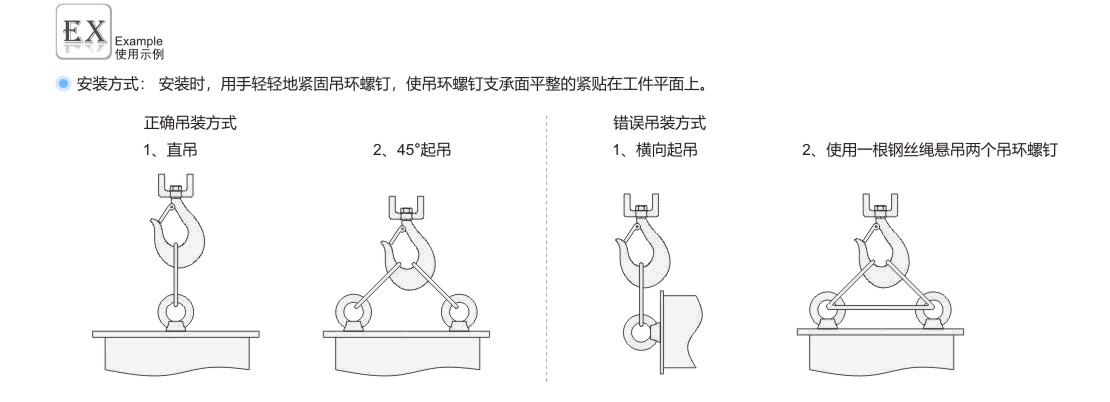

禁止使用管钳或敲击扳手。

选型参数

选型表

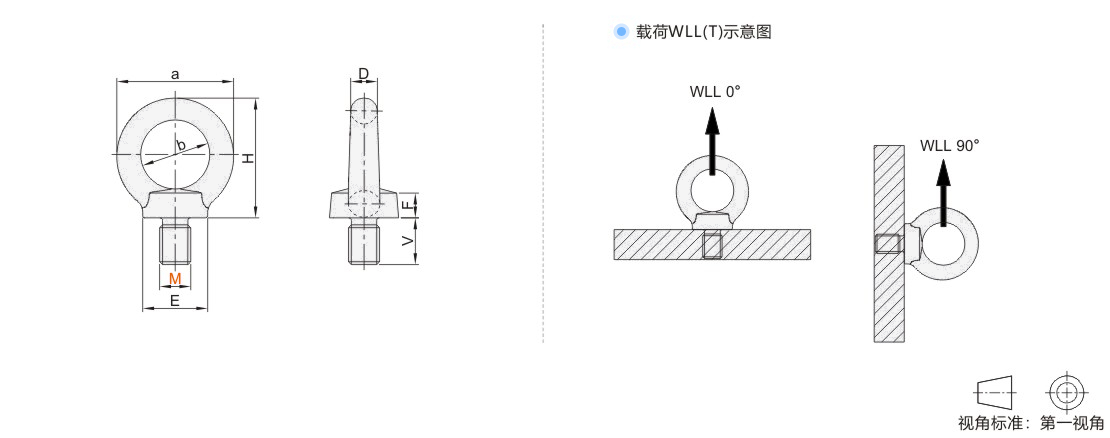

型号		螺距P	载荷WLL(T)(4:1)		a	b	D	E	F	H	V	参考重量（kg）
代码	M	螺距P	WLL 0°	WLL 90°	a	b	D	E	F	H	V	参考重量（kg）
JT-YXADL JT-YXADM	8	1.25	1	0.4	36	20	8	20	6	36	13	0.06
	10	1.5	1	0.4	45	25	10	25	8	45	17	0.11
	12	1.75	2	0.75	54	30	12	30	10	53	20.5	0.18
	16	2	4	1.5	63	35	14	35	12	62	27	0.28
	20	2.5	6	2.3	72	40	16	40	14	71	30	0.45
	24	3	8	3.2	90	50	20	50	18	90	36	0.87
	30	3.5	12	4.5	108	60	24	65	22	109	45	1.66
	36	4	16	7	126	70	28	75	26	128	54	2.65
	42	4.5	24	9	144	80	32	85	30	147	63	4.03
	48	5	32	12	166	90	38	100	35	168	68	6.38
