内六角平圆头螺钉全牙粗牙

图片仅供参考

内六角平圆头螺钉全牙粗牙

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	螺纹	强度等级	材质	表面处理	类型
JT-YBPDU	粗牙	8.8	10B21	发黑	内六角平圆头螺钉
JT-YBPDF	粗牙	8.8	10B21	镀蓝白锌	内六角平圆头螺钉
JT-YBPDO	粗牙	8.8	10B21	镀镍	内六角平圆头螺钉
JT-YBPDM	粗牙	8.8	35K	银灰色达克罗	内六角平圆头螺钉
JT-YBPSD	粗牙	10.9	10B21	发黑	内六角平圆头螺钉
JT-YBPSF	粗牙	10.9	10B21	镀镍	内六角平圆头螺钉
JT-YBPUO	粗牙	10.9	10B21	黑色达克罗	内六角平圆头螺钉
JT-YBPDG	粗牙	10.9	40Cr	银灰色达克罗	内六角平圆头螺钉
JT-YBPUX	粗牙	12.9	SCM435	黑色达克罗	内六角平圆头螺钉
JT-YBPSX	粗牙	12.9	SCM435	银灰色达克罗	内六角平圆头螺钉

适用标准： ISO 7380-1-2011

JIS B 1174-2006

GB/T 70.2-2008

选型参数

强度等级8.8

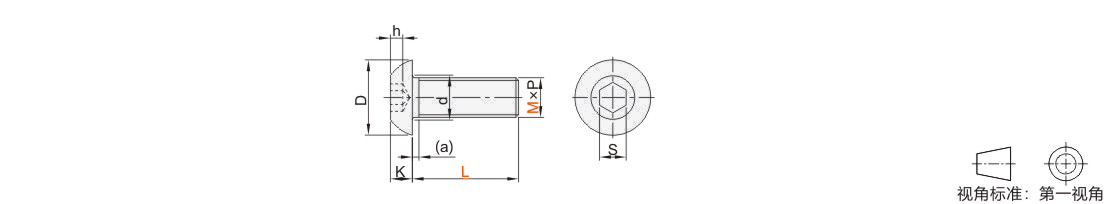

型号		L	P 螺距	D		K		S		h (min)	d	a
代码	M	L	P 螺距	max	min	max	min	max	min	h (min)	d	a
(10B21) JT-YBPDU JT-YBPDF JT-YBPDO (35K) JT-YBPDM	3	6 8 10 12	0.5	5.7	5.4	1.65	1.4	2.08	2.02	1.04	3.6	1
	4	8 10 12 16	0.7	7.6	7.24	2.2	1.95	2.58	2.52	1.3	4.7	1.4
	5	10 12 16 20 25	0.8	9.5	9.14	2.75	2.5	3.08	3.02	1.56	5.7	1.6
	6	10 12 16 20 25 30	1	10.5	10.JT-VMPSLCSFZMPNZFZ	3.3	3	4.095	4.02	2.08	6.8	2
	8	10 12 16 20 25 30	1.25	14	13.57	4.4	4.1	5.14	5.02	2.6	9.2	2.5
	10	16 20 25 30	1.5	17.5	17.JT-VMPSLCSFZMPNZFZ	5.5	5.2	6.14	6.02	3.12	11.2	3
	12	16 20 25 30	1.75	21	20.48	6.6	6.24	8.175	8.025	4.16	14.2	3.5

强度等级10.9

型号							L																											P 螺距	D				K					S				h (min)		d	a
代码					M		L																											P 螺距	max			min	max			min		max		min		h (min)		d	a
10B21 (发黑) JT-YBPSD					2		4 5 6 8 10 12 16 20																											0.4	3.5			3.3	1.3			1.16		1.36		1.32		0.6		2.5	0.8
					2.5		4 5 6 8 10 12 16 20 30																											0.45	4.7			4.5	1.5			1.36		1.56		1.52		0.8		2.5	0.6
					3		4 6 8 10 12 14 16 18 20 25 30 35 40 45 50																											0.5	5.7			5.4	1.65			1.4		2.08		2.02		1.04		3.6	1
					4		6 8 10 12 16 20 25 30 35 40 45 50																											0.7	7.6			7.24	2.2			1.95		2.58		2.52		1.3		4.7	1.4
					5		6 8 10 12 14 16 20 25 30 35 40 45 50																											0.8	9.5			9.14	2.75			2.5		3.08		3.02		1.56		5.7	1.6
					6		8 10 12 14 16 20 25 30 35 40 45 50 55 60																											1	10.5			10.JT-VMPSLCSFZMPNZFZ	3.3			3		4.095		4.02		2.08		6.8	2
					8		10 12 16 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 100																											1.25	14			13.57	4.4			4.1		5.14		5.02		2.6		9.2	2.5
					10		16 20 25 30 35 40 45 50 55 60 65 70 75 80 90 100																											1.5	17.5			17.JT-VMPSLCSFZMPNZFZ	5.5			5.2		6.14		6.02		3.12		11.2	3
					12		16 20 25 30 35 40 45 50 55 60 65 70 75 80 90 100																											1.75	21			20.48	6.6			6.24		8.175		8.025		4.16		14.2	3.5
					16		30 35 40 45 50 55 60 65 70 75 80 90 100																											2	28			27.48	8.8			8.44		10.175		10.025		5.2		18.2	4
10B21 (镀镍) JT-YBPSF					3		6 8 10 12 16 20 25 30 35 40 45 50																											0.5	5.7			5.4	1.65			1.4		2.08		2.02		1.04		3.6	1
					4		6 8 10 12 14 16 18 20 25 30 35 40 45 50																											0.7	7.6			7.24	2.2			1.95		2.58		2.52		1.3		4.7	1.4
					5		6 8 10 12 14 16 20 25 30 35 40 45 50																											0.8	9.5			9.14	2.75			2.5		3.08		3.02		1.56		5.7	1.6
					6		8 10 12 16 18 20 25 30 35 40 45 50 55 60 65 70																											1	10.5			10.JT-VMPSLCSFZMPNZFZ	3.3			3		4.095		4.02		2.08		6.8	2
					8		10 12 16 20 25 30 35 40 45 50 55 60 70 80 85 90																											1.25	14			13.57	4.4			4.1		5.14		5.02		2.6		9.2	2.5
					10		16 20 25 30 35 40 45 50 55 60																											1.5	17.5			17.JT-VMPSLCSFZMPNZFZ	5.5			5.2		6.14		6.02		3.12		11.2	3

强度等级10.9/12.9

型号		L	P 螺距	D		K		S		h (min)	d	a
代码	M	L	P 螺距	max	min	max	min	max	min	h (min)	d	a
强度等级10.9 (40Cr) JT-YBPDG 强度等级12.9 (SCM435) JT-YBPSX	3	6 8 10 12	0.5	5.7	5.4	1.65	1.4	2.08	2.02	1.04	3.6	1
	4	8 10 12 16	0.7	7.6	7.24	2.2	1.95	2.58	2.52	1.3	4.7	1.4
	5	10 12 16 20 25	0.8	9.5	9.14	2.75	2.5	3.08	3.02	1.56	5.7	1.6
	6	10 12 16 20 25 30	1	10.5	10.JT-VMPSLCSFZMPNZFZ	3.3	3	4.095	4.02	2.08	6.8	2
	8	10 12 16 20 25 30	1.25	14	13.57	4.4	4.1	5.14	5.02	2.6	9.2	2.5
	10	16 20 25 30	1.5	17.5	17.JT-VMPSLCSFZMPNZFZ	5.5	5.2	6.14	6.02	3.12	11.2	3
	12	16 20 25 30	1.75	21	20.48	6.6	6.24	8.175	8.025	4.16	14.2	3.5

强度等级10.9/12.9

型号		L		P	D		K		S		h	d	a
代码	M	L		螺距	max	min	max	min	max	min	min	d	a
(10B21) JT-YBPUO (SCM435) JT-YBPUX	3	4 5 6 8 10 12 14 16 18 20		0.5	5.7	5.4	1.65	1.4	2.08	2.02	1.04	3.6	1
	4	5 6 8 10 12 14 16 18 20		0.7	7.6	7.24	2.2	1.95	2.58	2.52	1.3	4.7	1.4
	5	6 8 10 12 14 16 18 20 25		0.8	9.5	9.14	2.75	2.5	3.08	3.02	1.56	5.7	1.6
	6	8 10 12 14 16 18 20 25 30		1	10.5	10.JT-VMPSLCSFZMPNZFZ	3.3	3	4.095	4.02	2.08	6.8	2
	8	10 12 14 16 18 20 25 30		1.25	14	13.57	4.4	4.1	5.14	5.02	2.6	9.2	2.5
	10	12 14 16 18 20 25 30		1.5	17.5	17.JT-VMPSLCSFZMPNZFZ	5.5	5.2	6.14	6.02	3.12	11.2	3
JT-YBPUO	12	14 16 18 20 25 30		1.75	21	20.48	6.6	6.24	8.175	8.025	4.16	14.2	3.5
