同步带断开型 JT-RVAXSD/JT-RVAXSQ

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / ①本体	材质 / ②芯线	颜色 / ①本体	使用温度	类型
JT-RVAXSD	聚氨酯	钢丝	乳白色	-20~75°C	进口
JT-RVAXSQ	聚氨酯	凯夫拉芯线	乳白色	-20~75°C	进口

钢丝芯线皮带不可从背面张紧，否则芯线会断裂。
聚氨酯开口带由热塑性聚氨酯材质制成，具有较高抗磨损能力。
各类型加强芯保证其在转动中仍然保持良好的运动能力，
传动可靠，尺寸稳定。

皮带宽度公差

皮带宽度(mm)	公差
3~30	±0.5
31~50	±0.8

皮带长度公差为：0~10个齿。

选型参数

选型表

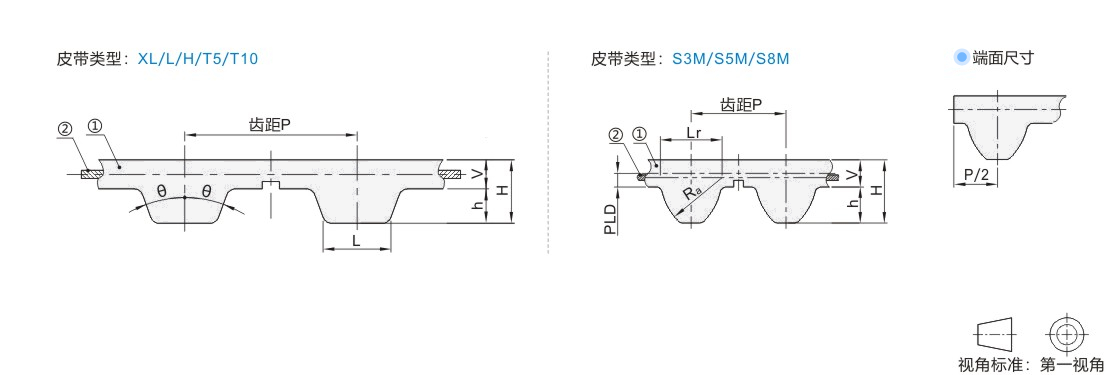

代码	齿形	齿距	2θ	L(Lr)	h	H	V	Ra	PLD
JT-RVAXSD JT-RVAXSQ	XL	5.08	50°	1.35	1.27	2.3	1.03	—	—
	L	9.525	40°	3.2	1.9	3.6	1.7
	H	12.7		4.4	2.3	4.3	2
	T5	5		1.8	1.2	2.2	1
	T10	10		3.5	2.5	4.5	2
	S3M	3	—	1.95	1.14	2.2	1.06	1.95	0.381
	S5M	5		3.25	1.85	3.35	1.5	3.25	0.48
	S8M	8		5.2	3.05	5.3	2.25	5.2	0.686

型号			齿数	皮带宽度 (mm)	容许张力(N)	适用连接金属件(见官网)
代码	皮带类型	皮带公称宽度	齿数	皮带宽度 (mm)	容许张力(N)	适用连接金属件(见官网)
JT-RVAXSD JT-RVAXSQ	XL	025	50~3000	6.4	65	ECY01-XL-025
		037		9.5	100	ECY01-XL-037
		050		12.7	140	ECY01-XL-050
	L	050		12.7	260	ECY01-L-050
		075		19.1	390	ECY01-L-075
		100		25.4	520	ECY01-L-100
	H	075		19.1	400	ECY01-H-075
		100		25.4	530	ECY01-H-100
		150		38.1	800	ECY01-H-150
		200		50.8	1095	ECY01-H-200
	S3M※	060		6	130	ECY01-S3M-060
		100		10	105	ECY11-S3M-100
		150		15	160	ECY11-S3M-150
	S5M	100		10	305	ECY01-S5M-100
		150		15	488	ECY01-S5M-150
		250		25	540	ECY01-S5M-250
	S8M	150		15	650	ECY01-S8M-150
		250		25	1175	ECY01-S8M-250
		300		30	1410	ECY01-S8M-300
		400		40	1880	ECY01-S8M-400
	T5	100		10	110	ECY01-T5-100
		150		15	165	ECY01-T5-150
		200		20	225	ECY01-T5-200
		250		25	285	ECY01-T5-250
	T10	150		15	300	ECY01-T10-150
		200		20	400	ECY01-T10-200
		250		25	530	ECY01-T10-250
		300		30	625	ECY01-T10-300
		400		40	860	ECY01-T10-400
		500		50	1065	ECY01-T10-500

全长计算公式=齿数×齿距。带※的皮带类型不适用JT-RVAXSQ。
