图片仅供参考

定位销球面小头内螺纹型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

公差选择

SUS440C材质的D部加工有识别槽。
工艺孔加工条件：D≠P且(D·L·B)≥4且P≥6。(工艺孔详细尺寸见产品简介)

选型参数

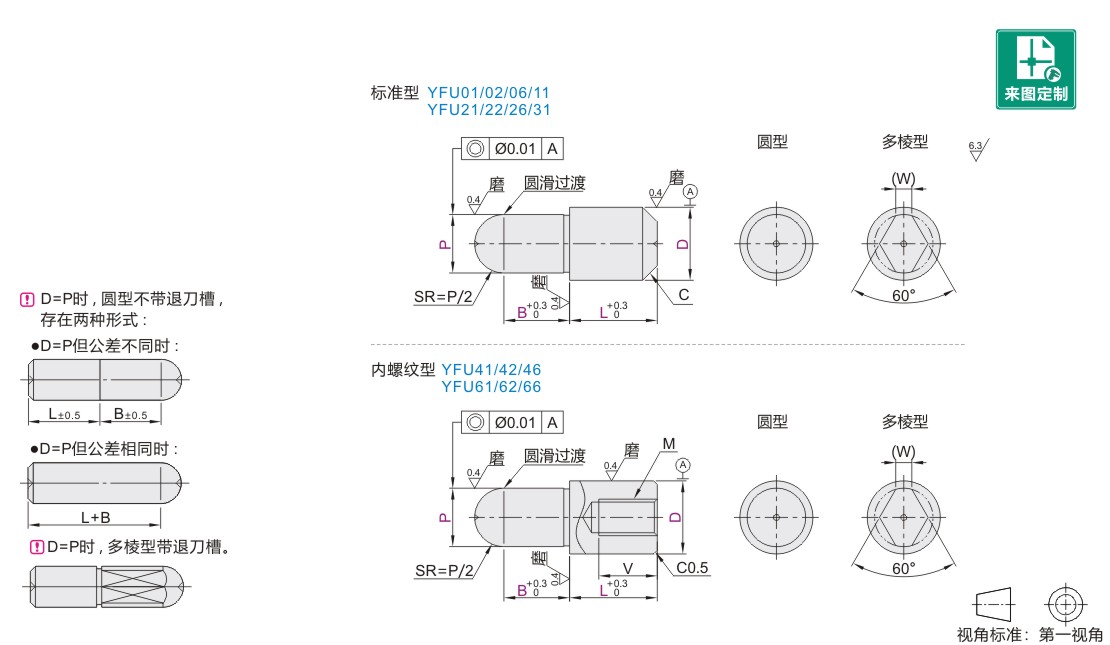

标准型

型号				最小单位0.01	最小单位1	最小单位0.1	C	(W)
代码	D公差	P公差	D	P	L	B	C	(W)
圆型多棱型 JT-RADSD JT-RADUD JT-RADSU JT-RADUU JT-RADSX JT-RADUX JT-RADDD JT-RADQD	m6 p6 g6 h7	s m6 p6 g6 h7	2	1.00~2.00	2~8	2.0~15.0	0.3	—
			3	1.00(1.50)~3.00	3~10		0.5	1.0
			4	1.50~4.00	3~15		1	1.0
			5	2.00~5.00	5~15			1.2
			6	2.00~6.00	5~18	2.0~30.0		1.5
			8	3.00~8.00	5~22	2.0~30.0	1.5	1.8
			10	3.00~10.00	6~26	3.0~30.0	2	2.2
			12	5.00~12.00	6~26	3.0~30.0		2.5
			13	6.00~13.00	7~28	5.0~30.0		3.0
			16	10.00~16.00	8~35		3	4.0
			20	13.00~20.00	10~42		3	5.0

( )内P尺寸适用多棱型。

内螺纹型

型号				最小单位0.01	最小单位1	最小单位0.1	(W)	M	V
代码	D公差	P公差	D	P	L	B	(W)	M	V
圆型多棱型 JT-RADFD JT-RADXD JT-RADFU JT-RADXU JT-RADFX JT-RADXX	m6 p6 g6 h7	s m6 p6 g6 h7	6	4.00~6.00	8~17	2.0~15.0	1.5	M3	5
			8	6.00~8.00	11~21	2.0~30.0	1.8	M5	8
			10	7.00~10.00	11~23	3.0~30.0	2.2
			12	7.00~12.00	12~26	3.0~30.0	2.5
			13	8.00~13.00	13~28	5.0~30.0	3	M8	10
			16	10.00~16.00	16~35		4		12
			20	13.00~20.00	20~42		5		12

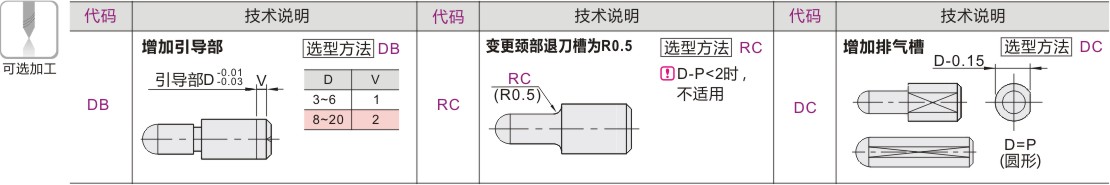

可选加工参数

暂未上传文档资料

定位销 球面小头 内螺纹型
