桥式不可开拖链

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

拖链

代码	内高	开口方向	横梁	腔数	材质	颜色	允许温度	阻燃等级	类型
JT-KXRSD	5/7/10	不可打开	桥式	单腔	工程塑料	黑色	-20℃~100℃	UL94-HB	一般用

本系列拖链标准型号包含一套接头（移动端、固定端各一个)。

每米链节数=1000÷节距P

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

接头

代码	类型	梳状板	材质	颜色	允许温度	阻燃等级
VEY01	5/7/10系列拖链用	无/有	工程塑料	黑色	-20℃~100℃	UL94-HB
VEY10	5/7/10系列拖链用	无	工程塑料	黑色	-20℃~100℃	UL94-HB

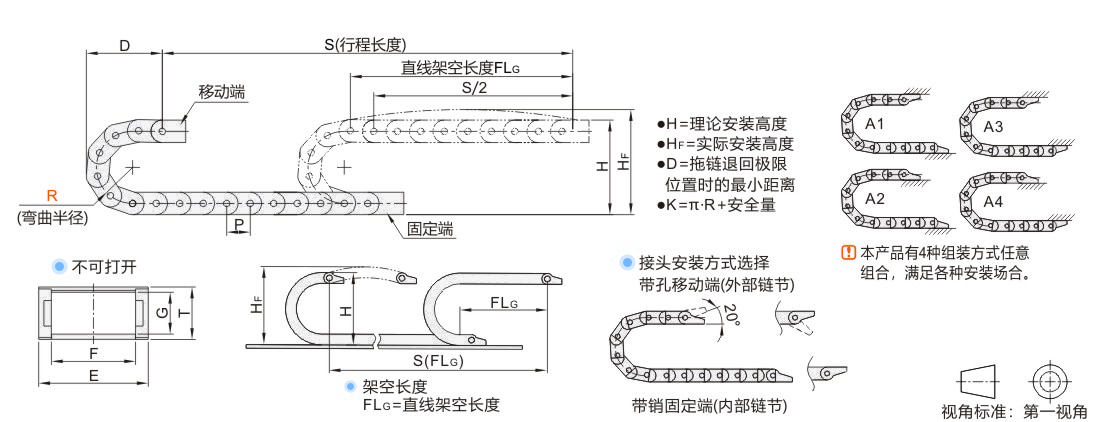

选型参数

拖链

型号		弯曲半径R	链节数 N	接头	内高 G	外高 T	内宽 F	外宽 E	节距 P	安装尺寸						实际安装高度HF	最大电缆直径	最大架空负载(kg/m)	最大架空长度(m)	重量 (kg/m)
代码	规格	弯曲半径R	链节数 N	接头	内高 G	外高 T	内宽 F	外宽 E	节距 P	H			D	K		实际安装高度HF	最大电缆直径	最大架空负载(kg/m)	最大架空长度(m)	重量 (kg/m)
JT-KXRSD	0505	15	1~ (最小单位1)	(无梳状板) VEY01	5	8	5	9	10	38			39	87		53	3.5	0.05	0.5	0.05
																					18	44			42	97	59
																					0507	15	7	11	38		39	87	53	0.06
																					0507	18	7	11	44		42	97	59	0.06
		0510								15	10	14	38			39					87		53	0.07
	18	0510					44			42	10	14	97		59									0.07
	0707	15					(带梳状板) VEY01 (无梳状板) VEY10	7		10	7	12	40			40				87		55	5	0.15	0.5	≈0.07
	0707	28									7	12	66			53				128		76
	0710	15									10	15	40			40				87		55
	0710	28		66							10	15	53	128		76
	0716	15		16	21	40					40	87		55
	0716	28		16	21	66					53	128		76
	0730	15		30	35	40					40	87		55
	0730	28		30	35	66					53	128		76
	1010	18		10	12.5	10				16	13	49			50	109		64	8	0.35	1	≈0.1
		28										69			60	140		84
		38										89			70	171		104
	1015	18				15				21		49			50	109		64
		28						69				60	140		84
		38						89				70	171		104
	1020	18				20		26	49			50	109		64
		28							69			60	140		84
		38							89			70	171		104

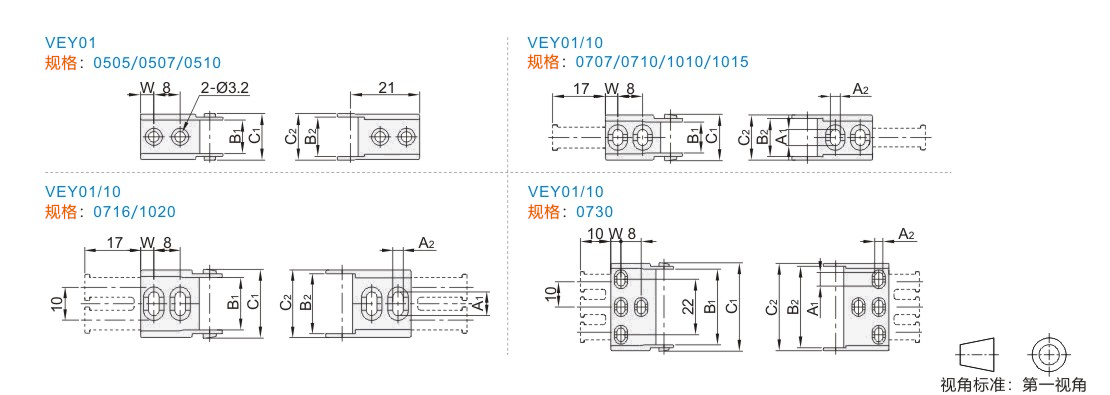

接头

型号		内宽	A1	A2	B1		B2		C1		C2		W	梳状板齿数			适用拖链
代码	规格	内宽	A1	A2	B1		B2		C1		C2		W	仅适用VEY01			适用拖链
VEY01 VEY10	0505*	5	—	—	5.2		7		9.1		9.2		4	—			JT-KXRSD-0505
	0505*	5			5.2		7		9.1		9.2						JT-KXRSD-0505			0507*	7	7.2	9	11.1	11.2	JT-KXRSD-0507
	0510*	10			10.2		12		14.1		14.2						JT-KXRSD-0510
	0707	7			3.7		3.2	7		9.3		12					11.6		1	JT-KXRSD-0707
	0710	10	5.2	10		12.3		15		14.6		JT-KXRSD-0710							1
	0716	16	7.2	16		18.3		21		20.6		2				JT-KXRSD-0716
	0730	30	5.4	30		32.3		35		34.6		3				JT-KXRSD-0730
	1010	10	7.2	4.2	10			12.8		16		16		5	1			JT-KXRSD-1010
	1015	15			15			17.8		21		21			1			JT-KXRSD-1015
	1020	20			20			22.8		26		26			2			JT-KXRSD-1020

带*号的规格仅适用于VEY01。
