代码	材质 / 主体	材质 / 调整环	材质 / 主球	材质 / 副球	表面处理 / 主体	表面处理 / 调整环	表面处理 / 主球	类型
JT-EANSD	S45C	S45C	SUJ2	SUJ2	发黑	镀铬	—	压入式 ● 带螺钉孔型
JT-EANDD	S45C	S45C	SUJ2	SUJ2	镀铬	镀铬	—	压入式 ● 全压入式
JT-EAVSD	S45C	S45C	SUJ2	SUJ2	镀铬	镀铬	—	螺杆式 ● 带杆型
JT-EAVSU	SUS304	SUS304	SUS304	SUS304	—	—	—	螺杆式 ● 带杆型

当主球为非不锈钢材质时，出厂前会进行涂抹防锈油处理，为避免产品生锈，建议在使用的过程中定期维护。

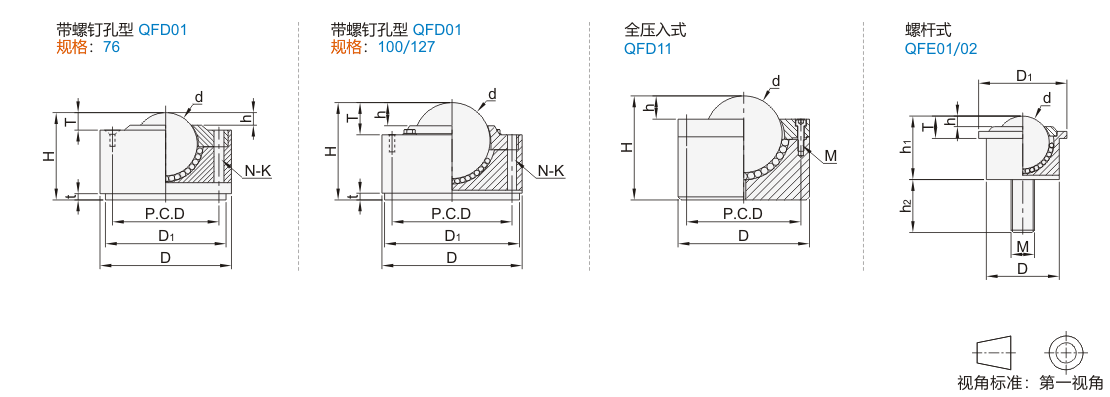

选型参数

压入式·带螺钉孔型

型号		D	d	H	h	T	D1	t	P.C.D	N-K	单体载重 (kg)	容许荷重 (kg)	本体重量 (kg)
代码	规格	D	d	H	h	T	D1	t	P.C.D	N-K	单体载重 (kg)	容许荷重 (kg)	本体重量 (kg)
JT-EANSD	76	158	76	105	15	21	145	7.5	128	4-Ø12	400	450	11
	100	187	101.6	130	31	43	180	9	160	4-Ø14	800	1000	20
	127	230	127	175	33	51	224	25	205	4-Ø14	1200	1500	42

压入式·全压入式

型号		D	d	H	h	P.C.D	M	单体载重 (kg)	容许荷重 (kg)	本体重量 (kg)
代码	规格	D	d	H	h	P.C.D	M	单体载重 (kg)	容许荷重 (kg)	本体重量 (kg)
JT-EANDD	76	130	76	103	23	113	M6	2000	2500	9
	90	145	90	115	25	126	M8	3000	3500	12
	100	190	100	130	31	169		4500	5000	20
	150	240	150	200	45	219		6000	6500	25

螺杆式

型号		D	d	D1	T	h	h1	h2	M	单体载重(kg)		容许荷重(kg)		本体重量 (kg)
代码	规格	D	d	D1	T	h	h1	h2	M	JT-EAVSD	JT-EAVSU	JT-EAVSD	JT-EAVSU	本体重量 (kg)
JT-EAVSD JT-EAVSU	45	62	45	73.5	19	9	54	45	M20	500	320	550	350	1.15
JT-EAVSD JT-EAVSU	60	100	60	117	30	16	78	60	M24	1400	500	1600	800	4
