还有0项未选择重置

选择代码

代码参数

表面处理

选型参数

齿数 *

A *

11~33/1

轴孔规格 *

d *

Q *

7~77/1

R *

7~77/1

S *

3~14/1

T *

3~14/1

图片仅供参考

AT5型双排同步轮

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

选型参数

选型表

型号 / 代码	代码分类	型号 / 齿数	A (最小单位1)	轴孔规格	轴孔规格dH7(最小单位1) / H	轴孔规格dH7(最小单位1) / P	轴孔规格dH7(最小单位1) / N ·C	轴孔规格dH7(最小单位1) / Y	Y(最小单位1) / Q·R	Y(最小单位1) / S·T	P.D.	0.D.	F	F1	E	(W)
JT-VKMDD-AT5	本色阳极氧化	15	11~33	H P N C Y	5~8	5~8	8	5~8	7~14	3~14	23.87	22.65	28	24	18	2×(A+2.5)+8
JT-VKMDU-AT5	黑色阳极氧化	15	11~33	H P N C Y	5~8	5~8	8	5~8	7~14	3~14	23.87	22.65	28	24	18	2×(A+2.5)+8
JT-VKMDD-AT5	本色阳极氧化	16	11~33	H P N C Y	6~10	6~10	8~10	6~10	8~16	3~14	25.46	24.2	32	26	20	2×(A+2.5)+8
JT-VKMDU-AT5	黑色阳极氧化	16	11~33	H P N C Y	6~10	6~10	8~10	6~10	8~16	3~14	25.46	24.2	32	26	20	2×(A+2.5)+8
JT-VKMDD-AT5	本色阳极氧化	18	11~33	H P N C Y	6~13	6~12	8~12	6~13	8~18	3~14	28.65	27.4	33	29	22	2×(A+2.5)+8
JT-VKMDU-AT5	黑色阳极氧化	18	11~33	H P N C Y	6~13	6~12	8~12	6~13	8~18	3~14	28.65	27.4	33	29	22	2×(A+2.5)+8
JT-VKMDD-AT5	本色阳极氧化	20	11~33	H P N C Y	6~16	6~16	8~16	6~16	8~20	3~14	31.83	30.6	36	32	24	2×(A+2.5)+8
JT-VKMDU-AT5	黑色阳极氧化	20	11~33	H P N C Y	6~16	6~16	8~16	6~16	8~20	3~14	31.83	30.6	36	32	24	2×(A+2.5)+8
JT-VKMDD-AT5	本色阳极氧化	22	11~33	H P N C Y	7~20	7~18	8~18	7~20	9~23	3~14	35.01	33.85	40	36	27	2×(A+2.5)+8
JT-VKMDU-AT5	黑色阳极氧化	22	11~33	H P N C Y	7~20	7~18	8~18	7~20	9~23	3~14	35.01	33.85	40	36	27	2×(A+2.5)+8
JT-VKMDD-AT5	本色阳极氧化	24	11~33	H P N C Y	7~24	7~20	8~20	7~24	9~26	3~14	38.2	37	45	40	30	2×(A+2.5)+8
JT-VKMDU-AT5	黑色阳极氧化	24	11~33	H P N C Y	7~24	7~20	8~20	7~24	9~26	3~14	38.2	37	45	40	30	2×(A+2.5)+8
JT-VKMDD-AT5	本色阳极氧化	25	11~33	H P N C Y	7~24	7~20	8~20	7~24	9~26	3~14	39.79	38.6	45	40	30	2×(A+2.5)+8
JT-VKMDU-AT5	黑色阳极氧化	25	11~33	H P N C Y	7~24	7~20	8~20	7~24	9~26	3~14	39.79	38.6	45	40	30	2×(A+2.5)+8
JT-VKMDD-AT5	本色阳极氧化	26	11~33	H P N C Y	8~29	8~22	8~22	8~29	10~31	3~14	41.38	40.2	48	45	35	2×(A+2.5)+8
JT-VKMDU-AT5	黑色阳极氧化	26	11~33	H P N C Y	8~29	8~22	8~22	8~29	10~31	3~14	41.38	40.2	48	45	35	2×(A+2.5)+8
JT-VKMDD-AT5	本色阳极氧化	28	11~33	H P N C Y	8~29	8~24	8~24	8~29	10~31	3~14	44.56	43.35	48	45	35	2×(A+2.5)+8
JT-VKMDU-AT5	黑色阳极氧化	28	11~33	H P N C Y	8~29	8~24	8~24	8~29	10~31	3~14	44.56	43.35	48	45	35	2×(A+2.5)+8
JT-VKMDD-AT5	本色阳极氧化	30	11~33	H P N C Y	10~32	10~26	10~26	10~31	12~33	3~14	47.75	46.55	55	48	40	2×(A+2.5)+8
JT-VKMDU-AT5	黑色阳极氧化	30	11~33	H P N C Y	10~32	10~26	10~26	10~31	12~33	3~14	47.75	46.55	55	48	40	2×(A+2.5)+8
JT-VKMDD-AT5	本色阳极氧化	32	11~33	H P N C Y	10~36	10~28	10~28	10~34	12~36	3~14	50.93	49.7	55	52	40	2×(A+2.5)+8
JT-VKMDU-AT5	黑色阳极氧化	32	11~33	H P N C Y	10~36	10~28	10~28	10~34	12~36	3~14	50.93	49.7	55	52	40	2×(A+2.5)+8
JT-VKMDD-AT5	本色阳极氧化	36	11~33	H P N C Y	10~41	10~30	10~30	10~39	12~41	3~14	57.3	56.05	61	58	45	2×(A+2.5)+8
JT-VKMDU-AT5	黑色阳极氧化	36	11~33	H P N C Y	10~41	10~30	10~30	10~39	12~41	3~14	57.3	56.05	61	58	45	2×(A+2.5)+8
JT-VKMDD-AT5	本色阳极氧化	40	11~33	H P N C Y	10~46	10~38	10~38	10~44	12~46	3~14	63.66	62.45	67	64	50	2×(A+2.5)+8
JT-VKMDU-AT5	黑色阳极氧化	40	11~33	H P N C Y	10~46	10~38	10~38	10~44	12~46	3~14	63.66	62.45	67	64	50	2×(A+2.5)+8
JT-VKMDD-AT5	本色阳极氧化	44	11~33	H P N C Y	12~54	12~42	12~40	12~52	14~54	3~14	70.03	68.8	74	71	58	2×(A+2.5)+8
JT-VKMDU-AT5	黑色阳极氧化	44	11~33	H P N C Y	12~54	12~42	12~40	12~52	14~54	3~14	70.03	68.8	74	71	58	2×(A+2.5)+8
JT-VKMDD-AT5	本色阳极氧化	48	11~33	H P N C Y	12~59	12~45	12~40	12~57	14~59	3~14	76.39	75.15	83	77	63	2×(A+2.5)+8
JT-VKMDU-AT5	黑色阳极氧化	48	11~33	H P N C Y	12~59	12~45	12~40	12~57	14~59	3~14	76.39	75.15	83	77	63	2×(A+2.5)+8
JT-VKMDD-AT5	本色阳极氧化	50	11~33	H P N C Y	12~63	12~47	12~45	12~61	14~63	3~14	79.58	78.35	87	80	67	2×(A+2.5)+8
JT-VKMDU-AT5	黑色阳极氧化	50	11~33	H P N C Y	12~63	12~47	12~45	12~61	14~63	3~14	79.58	78.35	87	80	67	2×(A+2.5)+8
JT-VKMDD-AT5	本色阳极氧化	60	11~33	H P N C Y	12~77	12~50	12~50	12~75	14~77	3~14	95.49	94.25	99	96	80	2×(A+2.5)+8
JT-VKMDU-AT5	黑色阳极氧化	60	11~33	H P N C Y	12~77	12~50	12~50	12~75	14~77	3~14	95.49	94.25	99	96	80	2×(A+2.5)+8

轴孔规格H、Y时，无螺孔。孔径9不适用轴孔规格N 。孔径8、9、11、13、14、17、21~29、31、32、46~49不适用轴孔规格C。
选购新JIS键槽孔+螺孔的轴孔直径10时，键槽尺寸可选择N-d10或N-d10K(请参阅同步轮产品简介)。
“可选加工”见同步轮产品简介(本产品仅适用MC/MD/FC/AB/AC/MK/PA/DA/DB/DC可选加工)。

键槽尺寸

C：旧JIS键槽尺寸表

dH7 轴孔径 · 符号	bF7		t公差
dH7 轴孔径 · 符号	bF7		t公差	C-d10	4	+ 0.022 + 0.010	1.5	+ 0.1 0
C-d12					4		1.5
C-d15	5	2
C-d16
C-d18
C-d19
C-d20
C-d30	7	+ 0.028 + 0.013	3
C-d33	10		3.5
C-d34
C-d35
C-d36
C-d37
C-d38
C-d39
C-d40
C-d41	12	+ 0.034 + 0.016
C-d42
C-d43
C-d44
C-d45
C-d50

N：新JIS（ B1301）键槽尺寸表

公称型号	dH7		bJS9		t公差
N-d8	8	+0.015 0	3	±0.0125	1.4	+0.1 0
N-d10	10		3	±0.0125	1.4
N-d10K	10		4	±0.015	1.8
N-d11	11	+0.018 0
N-d12	12
N-d12.7	12.7		5		2.3
N-d13	13
N-d14	14
N-d15	15
N-d16	16
N-d17	17
N-d18	18		6		2.8
N-d19	19	+ 0.021 0
N-d20	20
N-d21	21
N-d22	22
N-d23	23		8	±0.018	3.3	+0.2 0
N-d24	24
N-d25	25
N-d26	26
N-d27	27
N-d28	28
N-d29	29
N-d30	30
N-d31	31	+ 0.025 0	10
N-d32	32
N-d33	33
N-d34	34
N-d35	35
N-d36	36
N-d37	37
N-d38	38
N-d39	39		12	±0.021	3.3
N-d40	40
N-d41	41
N-d42	42
N-d43	43
N-d44	44
N-d45	45		14		3.8
N-d46	46
N-d47	47
N-d48	48
N-d49	49
N-d50	50
N-d51	51	+ 0.030 0	16		4.3
N-d52	52
N-d53	53
N-d54	54
N-d55	55
N-d56	56
N-d57	57
N-d58	58
N-d59	59		18		4.4
N-d60	60
N-d61	61
N-d62	62
N-d63	63
N-d64	64
N-d65	65
N-d66	66		20	±0.025	4.9
N-d67	67
N-d68	68
N-d69	69
N-d70	70
N-d71	71
N-d72	72
N-d73	73
N-d74	74
N-d75	75
N-d76	76		22		5.4
N-d77	77
N-d78	78
N-d79	79
N-d80	80

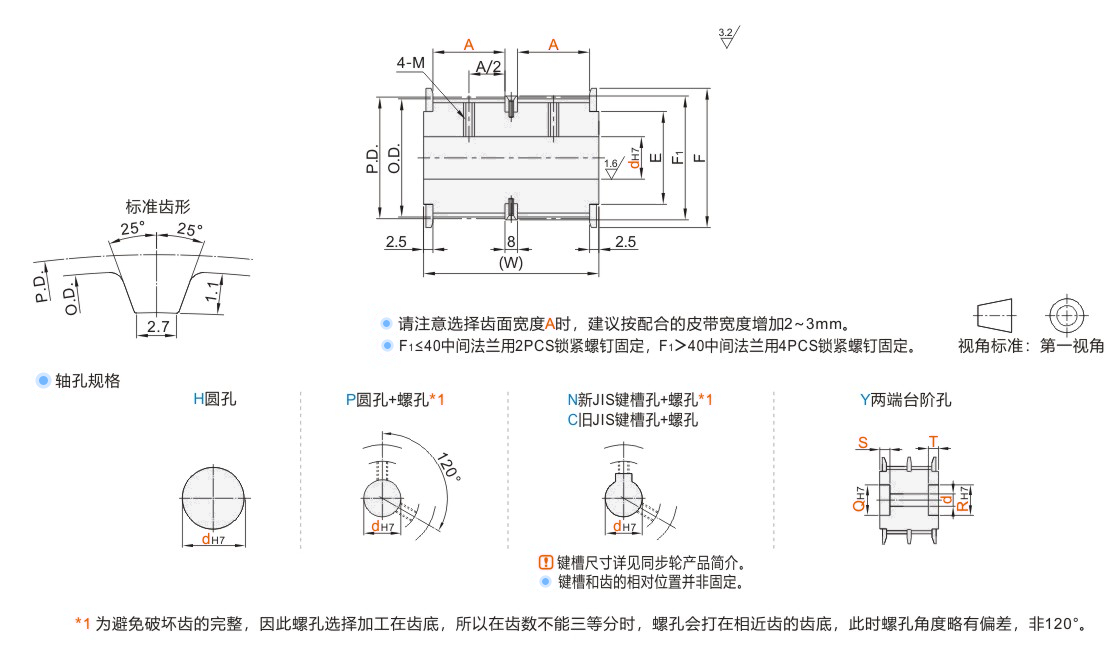

技术图档

代码	带轮类型	齿距	材质		表面处理
代码	带轮类型	齿距	带轮	法兰	表面处理
EVC11	AT5	5.0	铝合金		本色阳极氧化
EVC12	AT5	5.0	铝合金		黑色阳极氧化

轴孔P·N·C螺孔尺寸表

轴孔内径 dH7	M	附件紧定螺钉
5	M3	M3×3
6~12	M4	M4×3
12.7~17	M5	M5×4
18~30	M6	M6×5
31~45	M8	M8×6
46~50	M10	M10×8
