定位销 带肩压入型 内螺纹
图片仅供参考
收藏 分享

定位销 带肩压入型 内螺纹

产品属性： 形状 大小头 导入侧端面形状 无 导入头部形状 前端形状选择形 肩部 带肩型 种类筛选 定位销 形状筛选 定位销 大小头 前端形状选择形
产品型号： 请点击左侧选项进行选型
代码代码分类材质硬度表面处理
JT-RLASD压入型 / 圆型SKS3淬火硬度53~58HRC—
JT-RLADX压入型 / 多棱型SKS3淬火硬度53~58HRC—
JT-RLAQD内螺纹型 / 圆型SKS3淬火硬度53~58HRC—
JT-RLAFX内螺纹型 / 多棱型SKS3淬火硬度53~58HRC—
JT-RLASU压入型 / 圆型SKS3淬火硬度53~58HRC,镀层硬度750HV~镀硬铬,镀层厚度3~5μm
JT-RLADL压入型 / 多棱型SKS3淬火硬度53~58HRC,镀层硬度750HV~镀硬铬,镀层厚度3~5μm
JT-RLAQU内螺纹型 / 圆型SKS3淬火硬度53~58HRC,镀层硬度750HV~镀硬铬,镀层厚度3~5μm
JT-RLAFL内螺纹型 / 多棱型SKS3淬火硬度53~58HRC,镀层硬度750HV~镀硬铬,镀层厚度3~5μm
JT-RLASQ压入型 / 圆型S45C淬火硬度43~48HRC—
JT-RLADM压入型 / 多棱型S45C淬火硬度43~48HRC—
JT-RLAQQ内螺纹型 / 圆型S45C淬火硬度43~48HRC—
JT-RLAFM内螺纹型 / 多棱型S45C淬火硬度43~48HRC—
JT-RLASF压入型 / 圆型S45C淬火硬度43~48HRC发黑
JT-RLADG压入型 / 多棱型S45C淬火硬度43~48HRC发黑
JT-RLAQF内螺纹型 / 圆型S45C淬火硬度43~48HRC发黑
JT-RLAFG内螺纹型 / 多棱型S45C淬火硬度43~48HRC发黑
JT-RLASO压入型 / 圆型S45C淬火硬度53~58HRC,镀层硬度850HV~镀硬铬,镀层厚度3~5μm
JT-RLAUS压入型 / 多棱型S45C淬火硬度53~58HRC,镀层硬度850HV~镀硬铬,镀层厚度3~5μm
JT-RLAQO内螺纹型 / 圆型S45C淬火硬度53~58HRC,镀层硬度850HV~镀硬铬,镀层厚度3~5μm
JT-RLAOS内螺纹型 / 多棱型S45C淬火硬度53~58HRC,镀层硬度850HV~镀硬铬,镀层厚度3~5μm
JT-RLASX压入型 / 圆型SUS304——
JT-RLAUD压入型 / 多棱型SUS304——
JT-RLAQX内螺纹型 / 圆型SUS304——
JT-RLAOD内螺纹型 / 多棱型SUS304——
JT-RLASL压入型 / 圆型SUS304镀层硬度850HV~镀硬铬,镀层厚度5~8μm
JT-RLAUU压入型 / 多棱型SUS304镀层硬度850HV~镀硬铬,镀层厚度5~8μm
JT-RLAQL内螺纹型 / 圆型SUS304镀层硬度850HV~镀硬铬,镀层厚度5~8μm
JT-RLAOU内螺纹型 / 多棱型SUS304镀层硬度850HV~镀硬铬,镀层厚度5~8μm
JT-RLASM压入型 / 圆型SUS440C淬火硬度48~53HRC—
JT-RLAUQ压入型 / 多棱型SUS440C淬火硬度48~53HRC—
JT-RLAQM内螺纹型 / 圆型SUS440C淬火硬度48~53HRC—
JT-RLAOQ内螺纹型 / 多棱型SUS440C淬火硬度48~53HRC—
外螺纹型材质硬度表面处理
圆型多棱型
JT-RLAXDJT-RLALXSKD11淬火硬度53~58HRC—
JT-RLAXUJT-RLALL淬火硬度53~58HRC,镀层硬度750HV~镀硬铬,镀层厚度3~5μm
JT-RLAXQJT-RLALMS45C淬火硬度43~48HRC—
JT-RLAXFJT-RLALG发黑
JT-RLAXOJT-RLAMS淬火硬度53~58HRC,镀层硬度850HV~镀硬铬,镀层厚度3~5μm
JT-RLAXXJT-RLAMDSUS304——
JT-RLAXLJT-RLAMU镀层硬度850HV~镀硬铬,镀层厚度5~8μm
JT-RLAXMJT-RLAMQSUS440C淬火硬度48~53HRC—

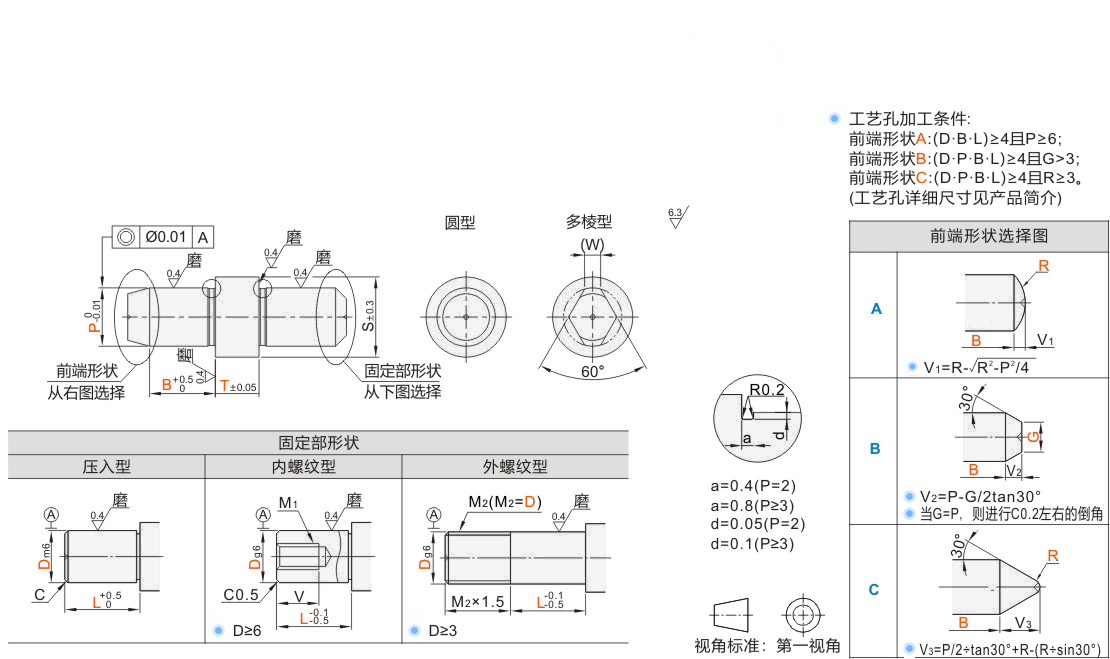

选型参数

选型表

型号最小单位0.01最小单位0.1最小单位1最小单位0.5CS（W）M1V
代码前端
形状		DPBR
(仅A形、C形)		G
(仅B形)		LT
压入型 内螺纹型 外螺纹型
圆型
JT-RLASD JT-RLAQD JT-RLAXD
JT-RLASU JT-RLAQU JT-RLAXU
JT-RLASQ JT-RLAQQ JT-RLAXQ
JT-RLASF JT-RLAQF JT-RLAXF
JT-RLASO JT-RLAQO JT-RLAXO
JT-RLASX JT-RLAQX JT-RLAXX
JT-RLASL JT-RLAQL JT-RLAXL
JT-RLASM JT-RLAQM JT-RLAXM
多棱型
JT-RLADX JT-RLAFX JT-RLALX
JT-RLADL JT-RLAFL JT-RLALL
JT-RLADM JT-RLAFM JT-RLALM
JT-RLADG JT-RLAFG JT-RLALG
JT-RLAUS JT-RLAOS JT-RLAMS
JT-RLAUD JT-RLAOD JT-RLAMD
JT-RLAUU JT-RLAOU JT-RLAMU
JT-RLAUQ JT-RLAOQ JT-RLAMQ		A
B
C		22.50~4.002.0~15.0(10.0)A形
R≥P/2
C形
R≤P/2		G≤P2~81.0~10.00.57———
33.50~6.003~881
43.50~7.004~10191.2
54.00~8.002.0~30.0(10.0)5~12101.5
65.00~10.002.0~40.0(12.0)6(10)~15111.8M35
86.00~11.002.0~40.0(15.0)8(14)~181.5132.2M58
108.00~13.003.0~50.0(20.0)10(14)~222153
1210.00~15.0012(14)~26173.2
1613.00~18.005.0~50.0(20.0)16~353214M812
2016.00~22.0020~42254.5

( )内B·L尺寸适用于多棱型。

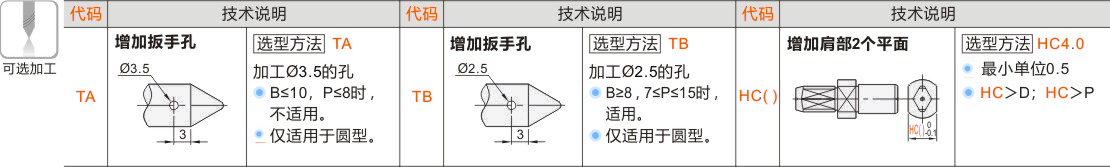

可选加工参数
产品名称
暂未上传文档资料
