直线导轨滑块标准型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	精度等级	滑块固定方式	滑块数量	导轨固定方式	材质 / 滑轨	材质 / 滑块	类型
JT-HXMSD	普通级	上锁式	单滑块	上锁式	S55C	SNCM220	组件
JT-HXMSQ	普通级	上锁式	双滑块	上锁式	S55C	SNCM220	组件
JT-HXMSO	精密级	上锁式	单滑块	上锁式	S55C	SNCM220	组件
JT-HXMSX	精密级	上锁式	双滑块	上锁式	S55C	SNCM220	组件

精度等级选型参照精度等级表。

选型参数

选型表

型号		L	H1	F	滑块尺寸

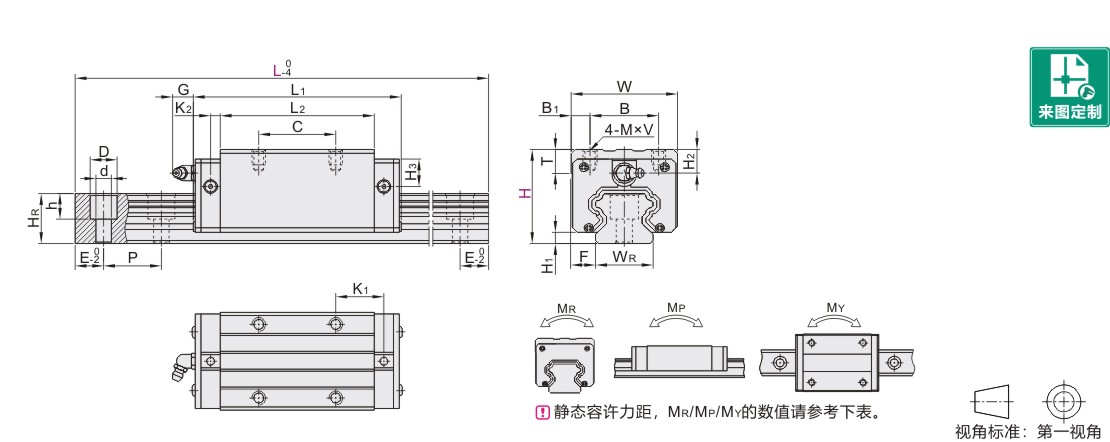

代码	H	L	H1	F	W	B	B1		C	L1		L2	K1	K2	G	M×V			T	H2	H3
JT-HXMSD JT-HXMSQ JT-HXMSO JT-HXMSX	28	100~1480	4.5	9.5	34	26	4		26	56.3		39.3	11.95	3.2	7	M4×5			7.2	8.3	8.3
	28	100~1480	4.5	9.5	34	26	4		26	56.3		39.3	11.95	3.2	7	M4×5			7.2	8.3	8.3	30		100~1960	5	12	44		32	6			36	72.9		51.3	12.65		5.8	12	M5×6	8	5	5
	40	100~1960	6.5	12.5	48	35	6.5		35	81.6		59	17.5	5.8	M6×8		10		10	10
	45	200~1960	8	16	60	40	10		40	97		71.4	22	6.8	M8×10		11.7		10	10
	45	200~1960	8	16	60	40	10		40	97		71.4	22	6.8	M8×10		11.7		10	10	55	200~2655	9.5	18		70	50	—			50	111.2			81	—	8.6	11.5			M8×12	12.7	15	15
	70	255~3486	10	20.5	86	60	60	137.7		102.5	10.6	13.5	M10×17		16	20		20
	80	300~3865	13	23.5	100	75	75	162.1		119.5	8.9		M12×18		18	21		21
	90	370~3927	15	31.5	126	76	70	199		149	8.9		M16×20		23	19		19

L尺寸的最小值由滑块长度与滑块数量而定。每个规格滑轨长度L最大可做到4000mm/条。

滑轨尺寸							基本额定负载(KN)		静态容许力矩(KN-m)			重量
WR	HR	D	h	d	P	固定螺钉	C(动)	C0(静)	MR	MP	MY	滑块(kg)	滑轨(kg/m)
15	15	7.5	5.3	4.5	60	M4×16	11.8	18.9	0.14	0.12	0.12	0.18	1.5
20	18	9.5	8.5	6		M5×16	19.2	29.5	0.29	0.23	0.23	0.3	2.4
23	22	11	9	7		M6×20	28.1	42.4	0.48	0.39	0.39	0.52	3.4
28	26	14	12	9	80	M8×25	39.2	57.8	0.79	0.62	0.62	0.86	4.8
34	29	14	12	9	80	M8×25	52	75.5	1.25	0.93	0.93	1.45	6.6
45	38	20	17	14	105	M12×35	83.8	117.9	2.57	1.81	1.81	2.83	11.5
53	44	23	20	16	120	M14×45	123.6	169.8	4.5	3.13	3.13	4.12	15.5
63	53	26	22	18	150	M16×50	198.8	265.3	8.36	6.11	6.11	6.43	21.9

H28~H45

N(安装孔数)/E(螺钉中心孔至端面距离)

H	L 最小单位1	N (安装孔数)	E
28	100~139	2	E=[L-(N-1)xP]/2
	140~199	3
	200~259	4
	260~319	5
	320~379	6
	380~439	7
	440~499	8
	500~559	9
	560~619	10
	620~679	11
	680~739	12
	740~799	13
	800~859	14
	860~919	15
	920~979	16
	980~1039	17
	1040~1099	18
	1100~1159	19
	1160~1219	20
	1220~1279	21
	1280~1339	22
	1340~1399	23
	1400~1459	24
	1460~1480	25
30	100~139	2
	140~199	3
	200~259	4
	260~319	5
	320~379	6
	380~439	7
	440~499	8
	500~559	9
	560~619	10
	620~679	11

N(安装孔数)/E(螺钉中心孔至端面距离)

H	L 最小单位1	N (安装孔数)	E
30	680~739	12	E=[L-(N-1)xP]/2
	740~799	13
	800~859	14
	860~919	15
	920~979	16
	980~1039	17
	1040~1099	18
	1100~1159	19
	1160~1219	20
	1220~1279	21
	1280~1339	22
	1340~1399	23
	1400~1459	24
	1460~1519	25
	1520~1579	26
	1580~1639	27
	1640~1699	28
	1700~1759	29
	1760~1819	30
	1820~1879	31
	1880~1939	32
	1940~1960	33
40	100~141	2
	142~201	3
	202~261	4
	262~321	5
	322~381	6
	382~441	7
	442~501	8
	502~561	9
	562~621	10
	622~681	11
	682~741	12
	742~801	13

N(安装孔数)/E(螺钉中心孔至端面距离)

H	L 最小单位1	N (安装孔数)	E
40	802~861	14	E=[L-(N-1)xP]/2
	862~921	15
	922~981	16
	982~1041	17
	1042~1101	18
	1102~1161	19
	1162~1221	20
	1222~1281	21
	1282~1341	22
	1342~1401	23
	1402~1461	24
	1462~1521	25
	1522~1581	26
	1582~1641	27
	1642~1701	28
	1702~1761	29
	1762~1821	30
	1822~1881	31
	1882~1941	32
	1942~1960	33
45	200~263	3
	264~343	4
	344~423	5
	424~503	6
	504~583	7
	584~663	8
	664~743	9
	744~823	10
	824~903	11
	904~983	12
	984~1063	13
	1064~1143	14
	1144~1223	15
	1224~1303	16

N(安装孔数)/E(螺钉中心孔至端面距离)

H	L 最小单位1	N (安装孔数)	E
45	1304~1383	17	E=[L-(N-1)xP]/2
	1384~1463	18
	1464~1543	19
	1544~1623	20
	1624~1703	21
	1704~1783	22
	1784~1863	23
	1864~1943	24
	1944~1960	25

H55~H90

N(安装孔数)/E(螺钉中心孔至端面距离)

H	L 最小单位1	N (安装孔数)	E
55	200~255	3	E=[L-(N-1)xP]/2
	256~335	4
	336~415	5
	416~495	6
	496~575	7
	576~655	8
	656~735	9
	736~815	10
	816~895	11
	896~975	12
	976~1055	13
	1056~1135	14
	1136~1215	15
	1216~1295	16
	1296~1375	17
	1376~1455	18
	1456~1535	19
	1536~1615	20
	1616~1695	21
	1696~1775	22
	1776~1855	23
	1856~1935	24
	1936~2015	25
	2016~2095	26
	2096~2175	27
	2176~2255	28
	2256~2335	29
	2336~2415	30
	2416~2495	31
	2496~2575	32
	2576~2655	33

N(安装孔数)/E(螺钉中心孔至端面距离)

H	L 最小单位1	N (安装孔数)	E
70	255~336	3	E=[L-(N-1)xP]/2
	337~441	4
	442~546	5
	547~651	6
	652~756	7
	757~861	8
	862~966	9
	967~1071	10
	1072~1176	11
	1177~1281	12
	1282~1386	13
	1387~1491	14
	1492~1596	15
	1597~1701	16
	1702~1806	17
	1807~1911	18
	1912~2016	19
	2017~2121	20
	2122~2226	21
	2227~2331	22
	2332~2436	23
	2437~2541	24
	2542~2646	25
	2647~2751	26
	2752~2856	27
	2857~2961	28
	2962~3066	29
	3067~3171	30
	3172~3276	31
	3277~3381	32
	3382~3486	33

N(安装孔数)/E(螺钉中心孔至端面距离)

H	L 最小单位1	N (安装孔数)	E
80	300~385	3	E=[L-(N-1)xP]/2
	386~505	4
	506~625	5
	626~745	6
	746~865	7
	866~985	8
	986~1105	9
	1106~1225	10
	1226~1345	11
	1346~1465	12
	1466~1585	13
	1586~1705	14
	1706~1825	15
	1826~1945	16
	1946~2065	17
	2066~2185	18
	2186~2305	19
	2306~2425	20
	2426~2545	21
	2546~2665	22
	2666~2785	23
	2786~2905	24
	2906~3025	25
	3026~3145	26
	3146~3265	27
	3266~3385	28
	3386~3505	29
	3506~3625	30
	3626~3745	31
	3746~3865	32

N(安装孔数)/E(螺钉中心孔至端面距离)

H	L 最小单位1	N (安装孔数)	E
90	370~477	3	E=[L-(N-1)xP]/2
	478~627	4
	628~777	5
	778~927	6
	928~1077	7
	1078~1227	8
	1228~1377	9
	1378~1527	10
	1528~1677	11
	1678~1827	12
	1828~1977	13
	1978~2127	14
	2128~2277	15
	2278~2427	16
	2428~2577	17
	2578~2727	18
	2728~2877	19
	2878~3027	20
	3028~3177	21
	3178~3327	22
	3328~3477	23
	3478~3627	24
	3628~3777	25
	3778~3927	26

P：螺钉孔间距离

E：螺钉中心孔至端面距离

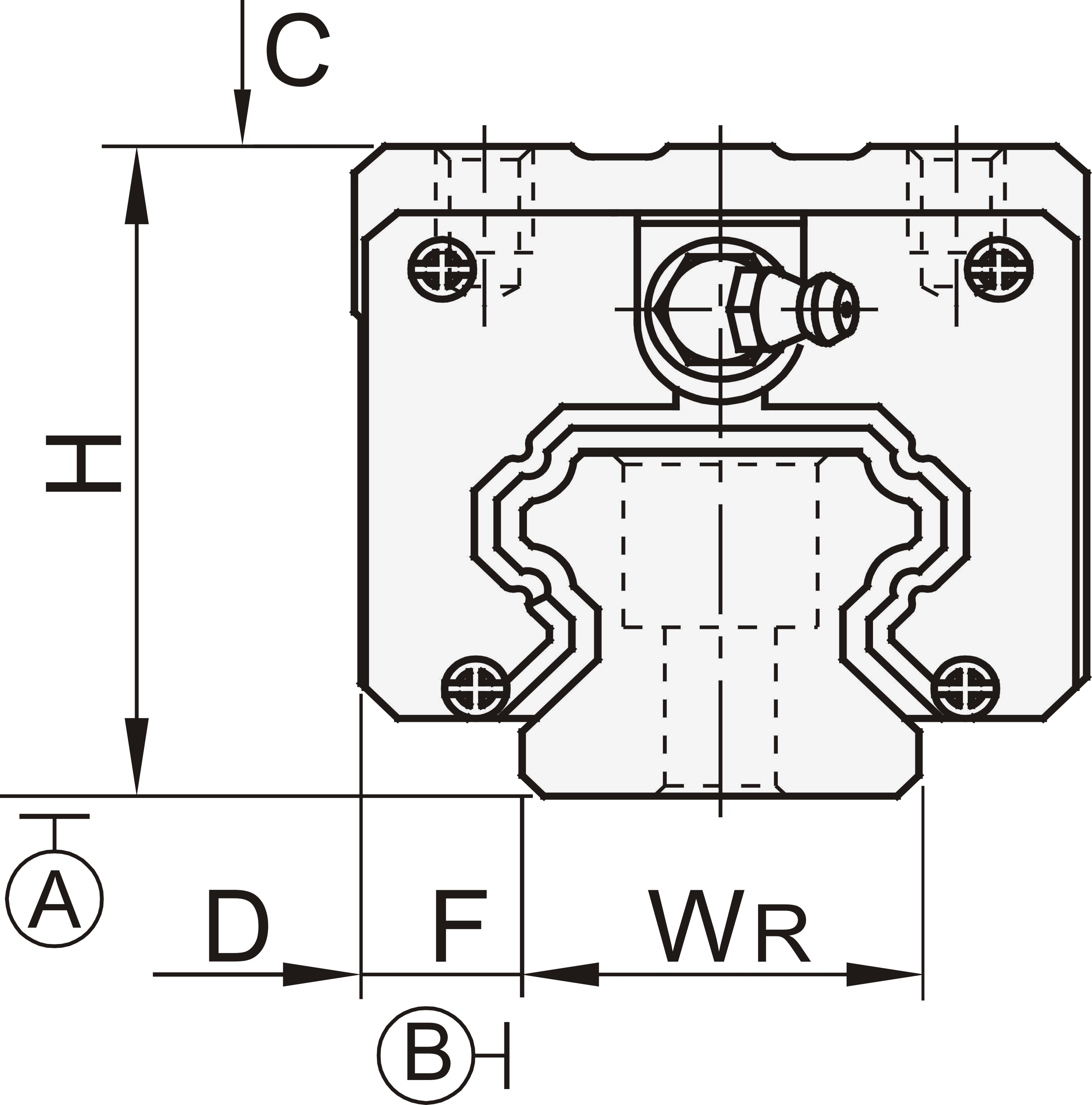

精度基准

尺寸精度		普通级								精密级
尺寸精度		28	30	40	45	55	70	80	90	28	30	40	45	55	70	80	90
单滑块	高度H的容许尺寸误差	±0.1					±0.1			±0.03		±0.04		0 -0.04	0 -0.05		0 -0.07
单滑块	宽度F的容许尺寸误差	±0.1					±0.1			±0.03		±0.04		0 -0.04	0 -0.05		0 -0.07
双滑块	高度H的相互误差	0.02		0.02			0.03			0.01		0.015		0.07			0.01
双滑块	宽度F的相互误差	0.02		0.03			0.03			0.01		0.015		0.07			0.015
滑块C面对滑轨A面的行走平行度		详情请在怡合达网站搜索查看
滑块D面对滑轨B面的行走平行度		详情请在怡合达网站搜索查看
