外置式凹形滑轨

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-HNVFX	AlMgSi0.5	本色硬质阳极氧化	间隙可调 ● 凹形滑轨 ● —
JT-HNVFL	AlMgSi0.5	本色阳极氧化	间隙可调 ● 凸形滑块 ● 手动调节间隙
JT-HNVFM	AlMgSi0.5	本色阳极氧化	间隙可调 ● 凸形滑块 ● 手动夹紧
JT-HNVFG	AlMgSi0.5	本色阳极氧化	间隙可调 ● 凸形滑块 ● 自动调节间隙

特点：典型应用领域：
100%免润滑使用寿命可达50000km 机械制造
可调轴承间隙耐灰尘木工机械
自动调节间隙低振动，静音机床
高静态载荷物料输送等。

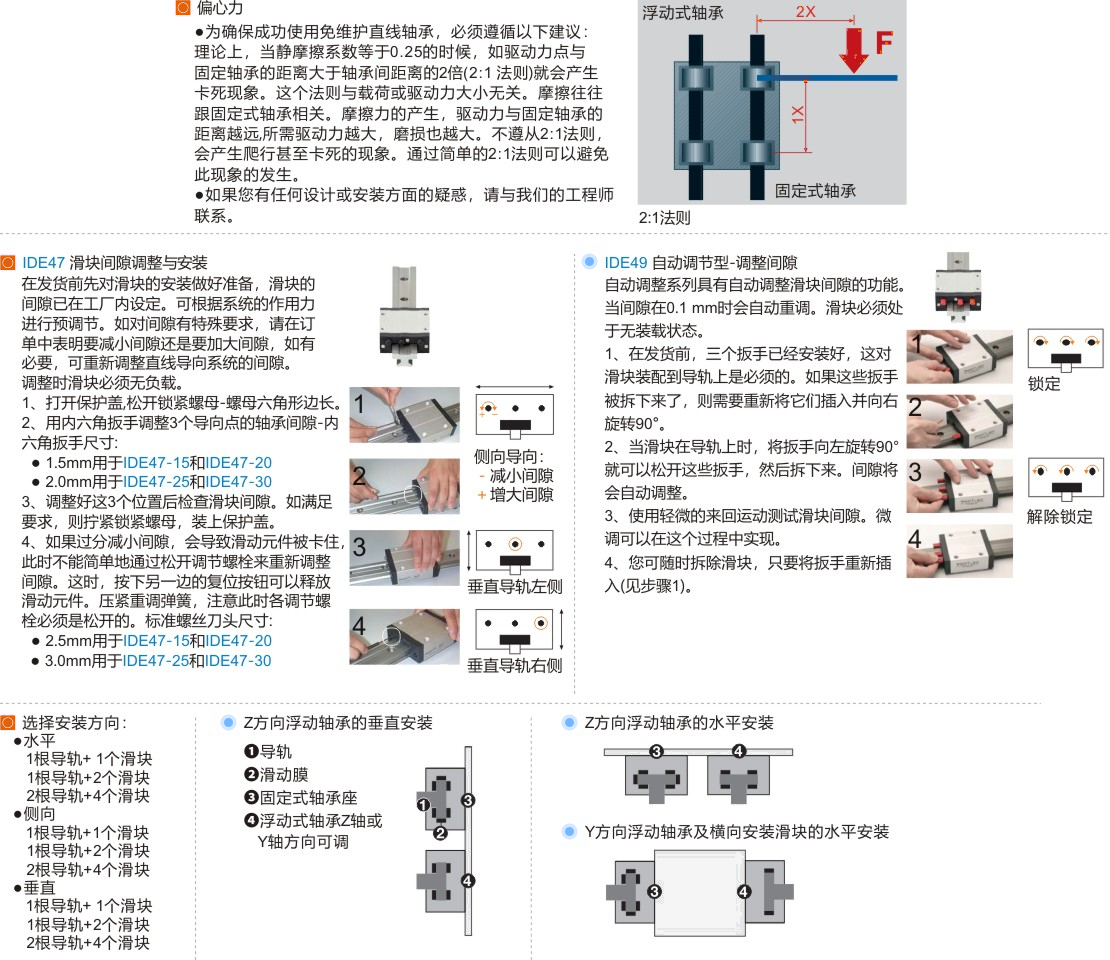

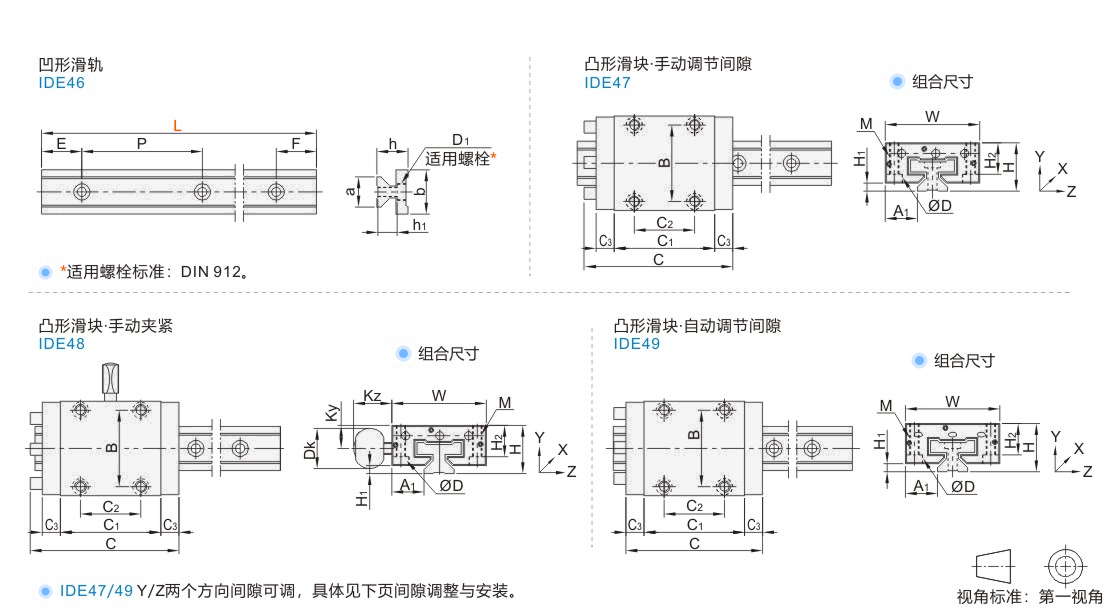

选型参数

凹形滑轨

型号		L 最小单位1	P	E		F		h	h1	D1	a	b	ly (mm⁴)	lz (mm⁴)	Wby (mm³)	Wbz (mm³)	参考重量 (kg/m)
代码	配合滑块规格	L 最小单位1	P	min.	max.	min.	max.	h	h1	D1	a	b	ly (mm⁴)	lz (mm⁴)	Wby (mm³)	Wbz (mm³)	参考重量 (kg/m)
JT-HNVFX	15	100~4000	60	20	49.5	20	49.5	15.5	10	M4	15	22	6440	4290	585	488	0.6
	20							19	12.3	M5	20	31	22570	11520	1456	1067	1
	25							21.5	13.8	M6	23	34	34700	19300	2041	1608	1.3
	30	120~4000	80		59.5		59.5	26	15.8	M8	28	40	70040	40780	3502	2832	1.9

凸型滑块

型号		H	W	C	А1	B	С1	C2	СЗ	Н1	Н2	D	M	扭矩max. (N·m)	JT-HNVFM(手动夹紧)				参考重量 (kg/pcs)
代码	配合滑轨规格	H	W	C	А1	B	С1	C2	СЗ	Н1	Н2	D	M	扭矩max. (N·m)	kz	ky	Dk	夹具螺纹	参考重量 (kg/pcs)
手动调节间隙 JT-HNVFL	15	24	47	74	16	38	50	30	9	4	16	8	M5	1.5	—	—	—	—	0.11
	20	30	63	87	21.5	53	61	40	10	5	19.8	9	M6	2.5					0.19
	25	36	70	96	23.5	57	68	45	11	5	24.8	12	M8	6					0.29
	30	42	90	109	31	72	79	52	12	6.5	27	15	M10	15					0.5
手动夹紧 JT-HNVFM	15	24	47	74	16	38	50	30	9	4	16	8	M5	1.5	19	11.5	20	M6	0.11
	20	30	63	87	21.5	53	61	40	10	5	19.8	9	M6	2.5	18	15	28	M8	0.19
	25	36	70	96	23.5	57	68	45	11	5	24.8	12	M8	6	17	19	28	M8	0.29
	30	42	90	109	31	72	79	52	12	6.5	27	15	M10	15	20	21.5	28	M8	0.5
自动调节间隙 JT-HNVFG	15	24	47	68	16	38	50	30	9	4	16	8	M5	1.5	—	—	—	—	0.11
	20	30	63	81	21.5	53	61	40	10	5	19.8	9	M6	2.5					0.19
	25	36	70	90	23.5	57	68	45	11	5	24.8	12	M8	6					0.29
	30	42	90	103	31	72	79	52	12	6.5	27	15	M10	15					0.5

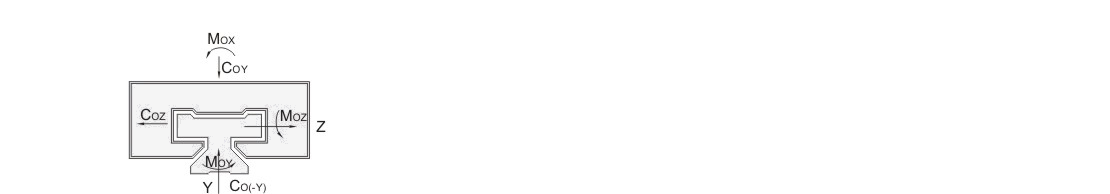

承载受力示意图

型号		COY [kN]	CO(-Y) [kN]	COZ [kN]	MOX [N·m]	MOY [N·m]	MOZ [N·m]
代码	规格	COY [kN]	CO(-Y) [kN]	COZ [kN]	MOX [N·m]	MOY [N·m]	MOZ [N·m]
JT-HNVFX JT-HNVFL JT-HNVFM JT-HNVFG	15	4	4	2	32	25	25
	20	7.4	7.4	3.7	85	45	45
	25	10	10	5	125	65	65
	30	14	14	7	200	100	100

N(安装孔数)/E(螺钉中心孔至端面距离)

P	L(滑轨长度)	N (安装孔数)	E/F	P	L(滑轨长度)	N (安装孔数)	E/F	P	L(滑轨长度)	N (安装孔数)	E/F
P	L(滑轨长度)	N (安装孔数)	E/F	P	L(滑轨长度)	N (安装孔数)	E/F	P	L(滑轨长度)	N (安装孔数)	E/F	60	100～159	2	E/F=[L-(N-1)×P]/2	60	2080～2139	35	E/F=[L-(N-1)×P]/2	80	120～199	2	E/F=[L-(N-1)×P]/2
160～219	3	2140～2199	36	200～279	3
220～279	4	2200～2259	37	280～359	4
280～339	5	2260～2319	38	360～439	5
340～399	6	2320～2379	39	440～519	6
400～459	7	2380～2439	40	520～599	7
460～519	8	2440～2499	41	600～679	8
520～579	9	2500～2559	42	680～759	9
580～639	10	2560～2619	43	760～839	10
640～699	11	2620～2679	44	840～919	11
700～759	12	2680～2739	45	920～999	12
760～819	13	2740～2799	46	1000～1079	13
820～879	14	2800～2859	47	1080～1159	14
880～939	15	2860～2919	48	1160～1239	15
940～999	16	2920～2979	49	1240～1319	16
1000～1059	17	2980～3039	50	1320～1399	17
1060～1119	18	3040～3099	51	1400～1479	18
1120～1179	19	3100～3159	52	1480～1559	19
1180～1239	20	3160～3219	53	1560～1639	20
1240~1299	21	3220～3279	54	1640～1719	21
1300~1359	22	3280～3339	55	1720～1799	22
1360~1419	23	3340～3399	56	1800～1879	23
1420~1479	24	3400～3459	57	1880～1959	24
1480～1539	25	3460～3519	58	1960～2039	25
1540～1599	26	3520～3579	59	2040～2119	26
1600～1659	27	3580～3639	60	2120～2199	27
1660～1719	28	3640～3699	61	2200～2279	28
1720～1779	29	3700～3759	62	2280～2359	29
1780～1839	30	3760～3819	63	2360～2439	30
1840～1899	31	3820～3879	64	2440～2519	31
1900～1959	32	3880～3939	65	2520～2599	32
1960～2019	33	3940～3999	66	2600～2679	33
2020～2079	34	4000	67	2680～2759	34
/		/		2760～2839	35
				2840～2919	36
				2920～2999	37
				3000～3079	38
				3080～3159	39
				3160～3239	40
				3240～3319	41
				3320～3399	42
				3400～3479	43
				3480～3559	44
				3560～3639	45
				3640～3719	46
				3720～3799	47
				3800～3879	48
				3880～3959	49
				3960～4000	50
