角接触球轴承 P4级 25°接触角

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

品牌	类型	轴承类型代码	轴承精度	后置代码	轴承材质	接触角 (°)
TPI	不配对	7	P4	未标注：树脂保持架 G:自由组合 GN:普通预载	SUJ2	AD:25°

选型参数

选型表

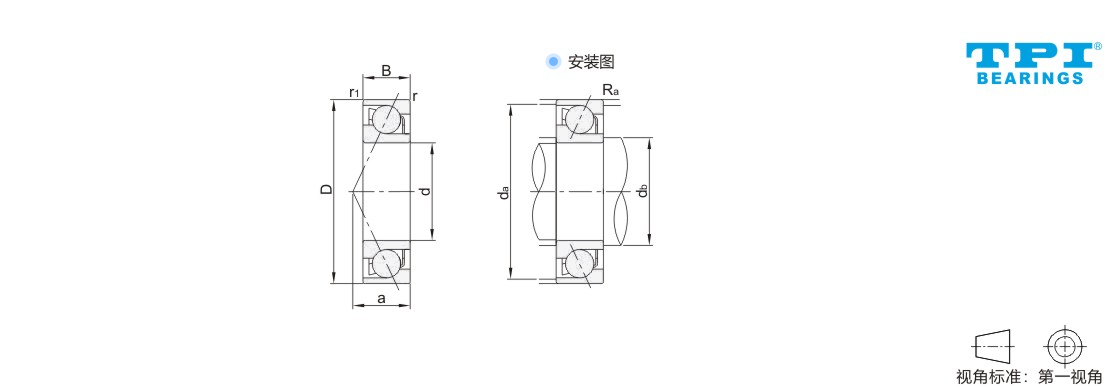

型号	主要尺寸(mm)					基本额定负载		容许转速rpm(参考)		a 作用点 (mm)	安装相关尺寸(mm)			重量 kg (参考)
代码	d	D	B	r min	r1 min	Cr(动) KN	Cor(静) KN	脂润滑	油润滑	a 作用点 (mm)	db (min)	da (max)	Ra (max)	重量 kg (参考)
JT-LSSOBNSSZFF-TPI	25	47	12	0.6	0.3	11.3	7.4	12000	17000	16.4	30	42	0.6	0.16
JT-LUSOBNSSZFF-TPI	25	52	15	1	0.6	16.2	10.3	12000	16000	18.6	31	46	1	0.26
JT-LSSXBNSSZFF-TPI	30	55	13			14.5	10.1	11000	14000	18.8	36	49		0.23
JT-LUSXBNSSZFF-TPI	30	62	16			22.5	14.8	9500	13000	21.3	36	56		0.39
JT-LSSLBNSSZFF-TPI	35	62	14			18.3	13.4	9000	13000	21	41	56		0.31
JT-LUSLBNSSZFF-TPI	35	72	17	1.1		29.7	20.1	8500	12000	23.9	42	65		0.57
JT-LSSMBNSSZFF-TPI	40	68	15	1		19.5	15.4	8500	11000	23.1	46	62		0.38
JT-LUSMBNSSZFF-TPI	40	80	17	1.1		35.5	25.1	7500	10000	26.3	47	73		0.75
JT-LSSGBNSSZFF-TPI	45	75	16	1		23.1	18.7	7500	10000	25.3	51	69		0.5
JT-LUSGBNSSZFF-TPI	45	85	19	1.1		39.5	28.7	6700	9500	28.3	52	78		0.82
JT-LSDSBNSSZFF-TPI	50	80	16	1		24.5	21.1	6700	9500	26.8	56	74		0.53
JT-LUDSBNSSZFF-TPI	50	90	20	1.1		41.5	31.5	6300	9000	30.2	57	83		0.93
JT-LSDDBNSSZFF-TPI	55	90	18	1.1		32.5	27.7	6300	8500	29.9	62	83		0.78
JT-LUDDBNSSZFF-TPI	55	100	21	1.5	1	51	39.5	5600	8000	32.9	64	91	1.5	1.23
JT-LSDUBNSSZFF-TPI	60	95	18	1.1	0.6	33	29.5	5600	8000	31.4	67	88	1	0.83
JT-LUDUBNSSZFF-TPI	60	110	22	1.5	1	62	48.5	5300	7100	35.5	69	101	1.5	1.6
JT-LSDQBNSSZFF-TPI	65	100	18	1.1	0.6	35	33	5300	7500	32.8	72	93	1	0.91
JT-LSDFBNSSZFF-TPI	70	110	20			44	41.5	5000	6700	36	77	103		1.25
JT-LSDOBNSSZFF-TPI	75	115	20			45	43.5	4800	6300	37.4	82	108		1.32
JT-LSDXBNSSZFF-TPI	80	125	22			55	53	4300	6000	40.6	87	118		1.76
JT-LSDLBNSSZFF-TPI	85	130	22			56.5	56	4300	5600	42	92	123		1.83
JT-LSDMBNSSZFF-TPI	90	140	24	1.5		67.5	66.5	3800	5300	45.2	99	131	1.5	2.38
JT-LSUSBNSSZFF-TPI	100	150	24	1.5	1	68.5	70.5	4500	6000	48.1	109	141	1.5	2.96
