还有0项未选择重置

选择代码

代码参数

安装侧端面形状

导入表面形状

材质

硬度

表面处理

选型参数

D公差 *

P公差 *

安装部直径D(mm) *

定位部直径P(mm) *

2~32/0.01

安装部长度L(mm) *

2~42/1

定位部长度B(mm) *

2~20/0.5

导入部锥角长度E(mm) *

1~20/0.5

导入部圆弧尺寸R(mm) *

图片仅供参考

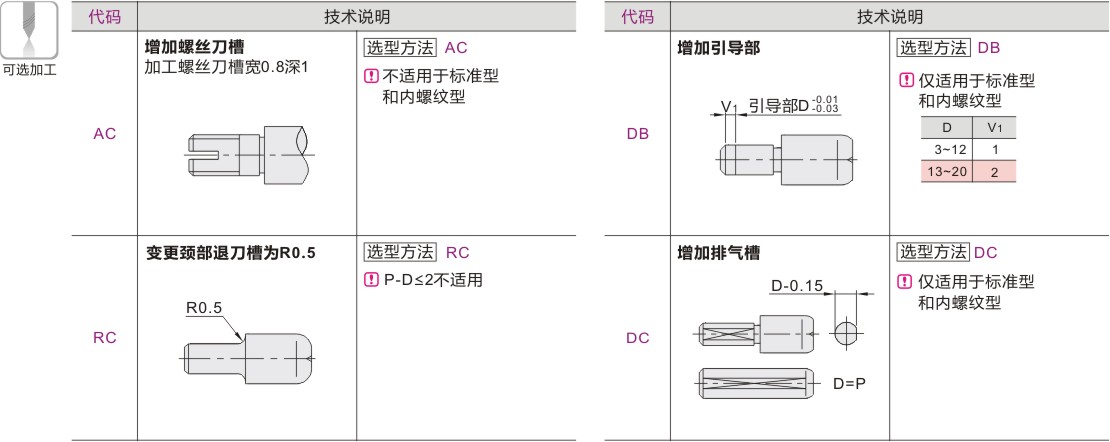

定位销圆锥型内外螺纹可选

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质	硬度	表面处理
JT-ROBMSD	标准型 / 圆型	SUS304	—	—
JT-ROBMDD	标准型 / 多棱型	SUS304	—	—
JT-ROBMUD	内螺纹型 / 圆型	SUS304	—	—
JT-ROBMQD	内螺纹型 / 多棱型	SUS304	—	—
JT-ROBMFD	外螺纹型 / 圆型	SUS304	—	—
JT-ROBMOD	外螺纹型 / 多棱型	SUS304	—	—
JT-ROBMSU	标准型 / 圆型	SUS304	镀层硬度800HV~	镀黑铬，镀层厚度3~5um
JT-ROBMDU	标准型 / 多棱型	SUS304	镀层硬度800HV~	镀黑铬，镀层厚度3~5um
JT-ROBMUU	内螺纹型 / 圆型	SUS304	镀层硬度800HV~	镀黑铬，镀层厚度3~5um
JT-ROBMQU	内螺纹型 / 多棱型	SUS304	镀层硬度800HV~	镀黑铬，镀层厚度3~5um
JT-ROBMFU	外螺纹型 / 圆型	SUS304	镀层硬度800HV~	镀黑铬，镀层厚度3~5um
JT-ROBMOU	外螺纹型 / 多棱型	SUS304	镀层硬度800HV~	镀黑铬，镀层厚度3~5um
JT-ROBMSQ	标准型 / 圆型	SUS304	镀层硬度850HV~	镀硬铬，镀层厚度5~8um
JT-ROBMDQ	标准型 / 多棱型	SUS304	镀层硬度850HV~	镀硬铬，镀层厚度5~8um
JT-ROBMUQ	内螺纹型 / 圆型	SUS304	镀层硬度850HV~	镀硬铬，镀层厚度5~8um
JT-ROBMQQ	内螺纹型 / 多棱型	SUS304	镀层硬度850HV~	镀硬铬，镀层厚度5~8um
JT-ROBMFQ	外螺纹型 / 圆型	SUS304	镀层硬度850HV~	镀硬铬，镀层厚度5~8um
JT-ROBMOQ	外螺纹型 / 多棱型	SUS304	镀层硬度850HV~	镀硬铬，镀层厚度5~8um
JT-ROBMSF	标准型 / 圆型	SUS440C	淬火硬度48~53HRC	—
JT-ROBMDF	标准型 / 多棱型	SUS440C	淬火硬度48~53HRC	—
JT-ROBMUF	内螺纹型 / 圆型	SUS440C	淬火硬度48~53HRC	—
JT-ROBMQF	内螺纹型 / 多棱型	SUS440C	淬火硬度48~53HRC	—
JT-ROBMFF	外螺纹型 / 圆型	SUS440C	淬火硬度48~53HRC	—
JT-ROBMOF	外螺纹型 / 多棱型	SUS440C	淬火硬度48~53HRC	—
JT-ROBMSO	标准型 / 圆型	SUS440C	淬火硬度48~53HRC，镀层硬度800HV~	镀黑铬，镀层厚度3~5um
JT-ROBMDO	标准型 / 多棱型	SUS440C	淬火硬度48~53HRC，镀层硬度800HV~	镀黑铬，镀层厚度3~5um
JT-ROBMUO	内螺纹型 / 圆型	SUS440C	淬火硬度48~53HRC，镀层硬度800HV~	镀黑铬，镀层厚度3~5um
JT-ROBMQO	内螺纹型 / 多棱型	SUS440C	淬火硬度48~53HRC，镀层硬度800HV~	镀黑铬，镀层厚度3~5um
JT-ROBMFO	外螺纹型 / 圆型	SUS440C	淬火硬度48~53HRC，镀层硬度800HV~	镀黑铬，镀层厚度3~5um
JT-ROBMOO	外螺纹型 / 多棱型	SUS440C	淬火硬度48~53HRC，镀层硬度800HV~	镀黑铬，镀层厚度3~5um
JT-ROBMSX	标准型 / 圆型	SUS440C	淬火硬度48~53HRC，镀层硬度850HV~	镀硬铬，镀层厚度5~8um
JT-ROBMDX	标准型 / 多棱型	SUS440C	淬火硬度48~53HRC，镀层硬度850HV~	镀硬铬，镀层厚度5~8um
JT-ROBMUX	内螺纹型 / 圆型	SUS440C	淬火硬度48~53HRC，镀层硬度850HV~	镀硬铬，镀层厚度5~8um
JT-ROBMQX	内螺纹型 / 多棱型	SUS440C	淬火硬度48~53HRC，镀层硬度850HV~	镀硬铬，镀层厚度5~8um
JT-ROBMFX	外螺纹型 / 圆型	SUS440C	淬火硬度48~53HRC，镀层硬度850HV~	镀硬铬，镀层厚度5~8um
JT-ROBMOX	外螺纹型 / 多棱型	SUS440C	淬火硬度48~53HRC，镀层硬度850HV~	镀硬铬，镀层厚度5~8um

公差选择

D或P	m6	p6	g6	h7	s
2.00~3.00	+0.008 +0.002	+0.012 +0.006	-0.002 -0.008	0 -0.010	0 -0.01
3.01~6.00	+0.012 +0.004	+0.020 +0.012	-0.004 -0.012	0 -0.012
6.01~10.00	+0.015 +0.006	+0.024 +0.015	-0.005 -0.014	0 -0.015
10.01~18.00	+0.018 +0.007	+0.029 +0.018	-0.006 -0.017	0 -0.018
18.01~30.00	+0.021 +0.008	+0.035 +0.022	-0.007 -0.020	0 -0.021
30.01~32.00	+0.025 +0.009	+0.042 +0.026	-0.009 -0.025	0 -0.025

SUS440C材质的D部加工有识别槽。

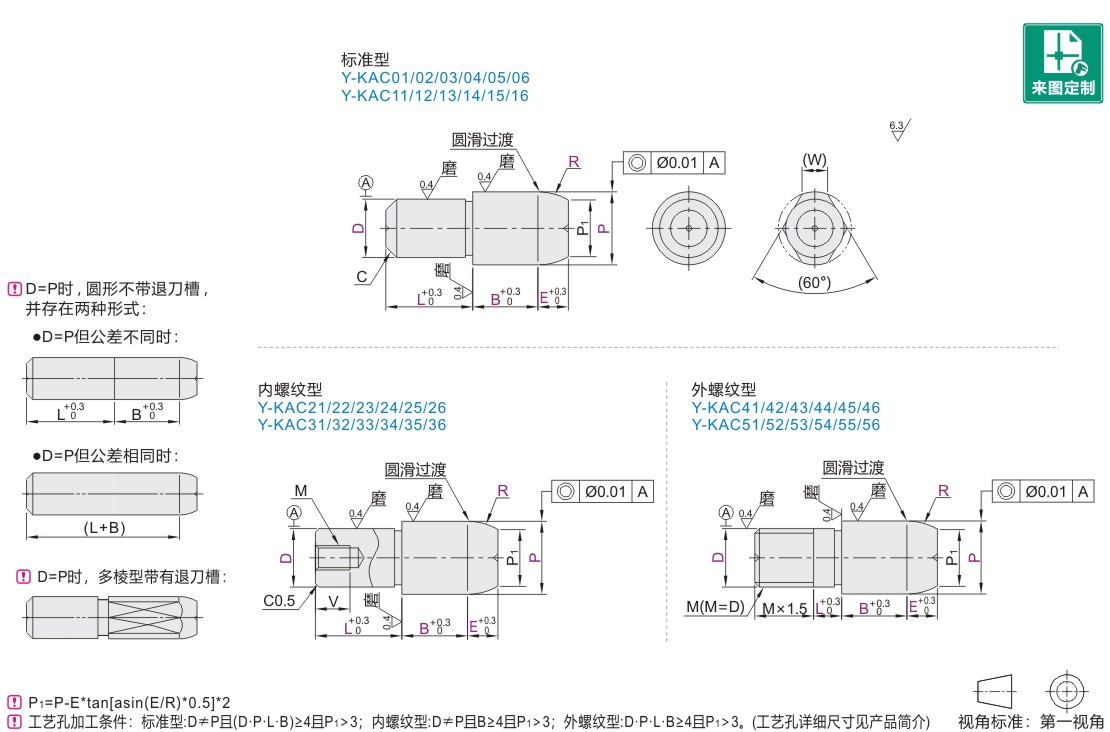

选型参数

标准型

型号				最小单位0.01	最小单位1	最小单位0.5		R	C	W
代码	D公差	P公差	D	P	L	B	E	R	C	W
圆型多棱型 JT-ROBMSD JT-ROBMDD JT-ROBMSU JT-ROBMDU JT-ROBMSQ JT-ROBMDQ JT-ROBMSF JT-ROBMDF JT-ROBMSO JT-ROBMDO JT-ROBMSX JT-ROBMDX	m6 p6 g6 h7	s m6 p6 g6 h7	2	2.00~5.00	3~12	2.0~10.0	1.0~20	5 10 15 20 25 30 35 40	0.5	1.2
			3	3.00~7.00	4~15				0.5	1.5
			4	4.00~8.00					1	1.8
			5	5.00~9.00						2.2
			6	6.00~11.00		3.0~12.0				3
			8	8.00~14.00	7~17	3.0~14.0			1.5	3.5
			10	10.00~16.00	7~17	3.0~16.0			2	4
			12	12.00~17.00	10~20	3.0~18.0				5
			13	13.00~20.00	12~22	3.0~20.0				5.5
			16	16.00~26.00	12~27		E、R尺寸表见下页		3	7
			20	20.00~32.00	18~35		E、R尺寸表见下页		3	9

内螺纹型

型号				最小单位0.01	最小单位1	最小单位0.5		R	M	V	W
代码	D公差	P公差	D	P	L	B	E	R	M	V	W
圆型多棱型 JT-ROBMUD JT-ROBMQD JT-ROBMUU JT-ROBMQU JT-ROBMUQ JT-ROBMQQ JT-ROBMUF JT-ROBMQF JT-ROBMUO JT-ROBMQO JT-ROBMUX JT-ROBMQX	m6 p6 g6 h7	s m6 p6 g6 h7	6T	6.00~11.00	6~12	3.0~12.0	1.0~20.0	5 10 15 20 25 30 35 40	M2.5	4	3
			6	6.00~11.00	6~15	3.0~12.0			M3	5	3
			8T	8.00~14.00	6~15	3.0~14.0			M4	6	3.5
			8	8.00~14.00	8~18	3.0~14.0			M5	8	3.5
			10T	10.00~16.00	6~18	3.0~16.0			M4	6	4
			10	10.00~16.00	10~22	3.0~16.0			M5	8	4
			12T	12.00~18.00	8~20	3.0~18.0			M4	6	5
			12	12.00~18.00	12~26	3.0~18.0			M5	8	5
			13T	13.00~20.00	8~22	3.0~20.0			M6	9	5.5
			13	13.00~20.00	13~28				M8	10	5.5
			16T	16.00~27.00	10~26				M6	9	7
			16	16.00~27.00	16~35				M8	12	7
			20T	20.00~32.00	12~32		E、R尺寸表见下页		M6	9	9
			20	20.00~32.00	20~42		E、R尺寸表见下页		M8	12	9

外螺纹型

型号				最小单位0.01	最小单位1	最小单位0.5		R	M	W
代码	D公差	P公差	D	P	L	B	E	R	M	W
圆型多棱型 JT-ROBMFD JT-ROBMOD JT-ROBMFU JT-ROBMOU JT-ROBMFQ JT-ROBMOQ JT-ROBMFF JT-ROBMOF JT-ROBMFO JT-ROBMOO JT-ROBMFX JT-ROBMOX	m6 p6 g6 h7	s m6 p6 g6 h7	3	3.50~7.00	2~8	2.0~10.0	1.0~20.0	5 10 15 20 25 30 35 40	M3	1.5
			4	4.50~8.00	2~10				M4	1.8
			5	5.50~9.00	3~12				M5	2.2
			6	6.50~10.00	3~12	3.0~12.0			M6	3
			8	9.50~14.00	5~12	3.0~14.0			M8	3.5
			10	11.00~16.00	5~17	3.0~16.0			M10	4
			12	13.00~20.00	8~17	3.0~18.0			M12	5
			16	17.00~27.00	8~22	3.0~20.0	参照E、R尺寸表		M16	7
			20	22.00~32.00	10~22	3.0~20.0	参照E、R尺寸表		M20	9

E/R尺寸表

最小单位0.01	最小单位0.5	R
P	E	R
2.00~4.00	1.0~2.0	5 10
4.01~8.00	2.5~4.0	10 15
8.01~12.00	4.5~7.0	10 15 20
12.01~16.00	5.0~10.0	15 20 25
16.01~20.00	5.0~15.0	20 25 30
20.01~25.00	5.0~15.0	25 30 35
25.01~32.00	5.0~20.0	30 35 40
