圆弧齿同步轮 S2M型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	~~带轮类型~~	皮带宽度	齿距	材质 / 带轮	材质 / 法兰	表面处理
Y-EAB01	S2M040	4	2.0	铝合金	铝合金	本色阳极氧化
Y-EAB02	S2M040	4	2.0	铝合金	铝合金	黑色阳极氧化
Y-EAB03	S2M040	4	2.0	铝合金	铝合金	喷砂镀镍
Y-EAB01	S2M060	6	2.0	铝合金	铝合金	本色阳极氧化
Y-EAB02	S2M060	6	2.0	铝合金	铝合金	黑色阳极氧化
Y-EAB03	S2M060	6	2.0	铝合金	铝合金	喷砂镀镍
Y-EAB01	S2M100	10	2.0	铝合金	铝合金	本色阳极氧化
Y-EAB02	S2M100	10	2.0	铝合金	铝合金	黑色阳极氧化
Y-EAB03	S2M100	10	2.0	铝合金	铝合金	喷砂镀镍

外形尺寸公差表

A/W/L/D尺寸						公差
3<X≤6						±0.1
6<X≤30						±0.2
30<X≤120						±0.3
120<X≤400						±0.5

X为尺寸A/W/L/D。

齿面跳动

带轮齿顶圆直径	跳动公差
O.D.<50	0.05
O.D.≥50	0.JT-VMPSLCSFZMPNZFZ

轴孔P·N·C螺孔尺寸表

轴孔内径 dH7	M	附件紧定螺钉
3~5	M3	M3×3
6~30	M4	M4×3

*1 为避免破坏齿的完整，因此螺孔选择加工在齿底，所以在齿数不能三等分时，螺孔会打在相近齿的齿底，此时螺孔角度略有偏差，非120 °。

选型参数

选型表

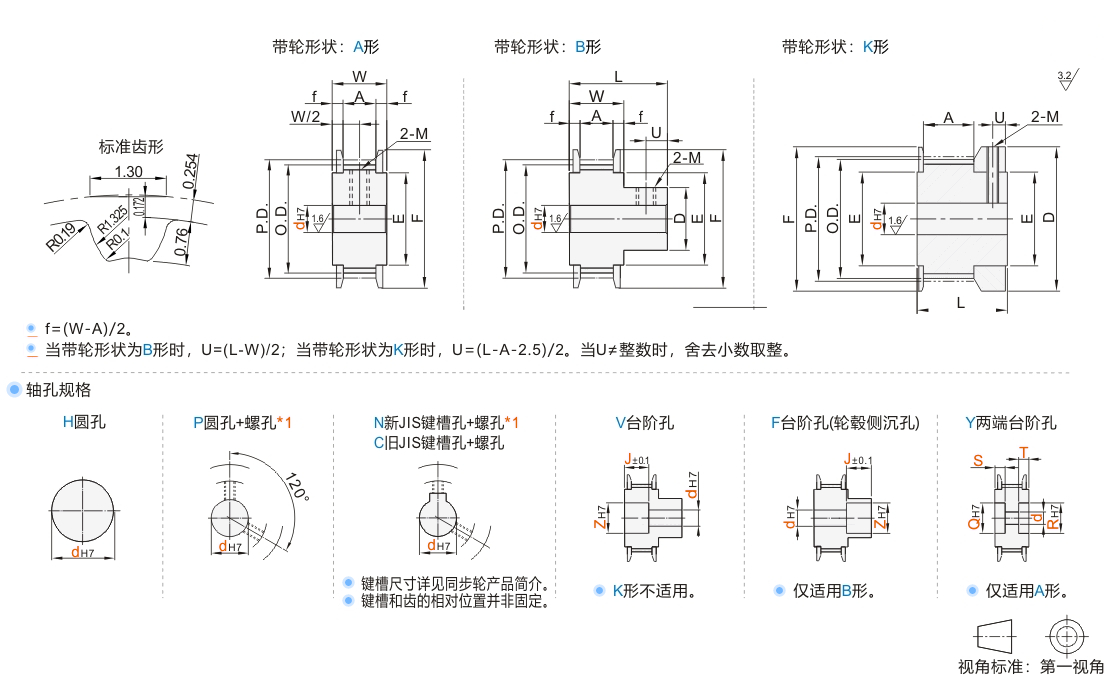

型号		带轮形状	轴孔规格	轴孔规格dH7(最小单位1)									轴孔V、F			轴孔Y (最小单位1)		P.D.	O.D.	D	F	E	带轮公称宽度
				轴孔规格dH7(最小单位1)									轴孔V、F													A形					B∙K形	Z(最小单位1)	J (最小单位0.1)
				代码	齿数	H	P	N∙C	V	Y	H		N∙C	V∙F	A形											B形	Q∙R	S∙T	A	W	L		J (最小单位0.1)
JT-RVBXSD-S2M040 JT-RVBXSU-S2M040 JT-RVBXSQ-S2M040 JT-RVBXSD-S2M060 JT-RVBXSU-S2M060 JT-RVBXSQ-S2M060 JT-RVBXSD-S2M100 JT-RVBXSU-S2M100 JT-RVBXSQ-S2M100	14			A K	H P N C V F Y	3·4	—	—	—	—	3·4	3·4	—	—	—	—	—						—	—	8.91	8.4	12	12	6	皮带宽度4 S2M040 A:5 W:9 L:17 皮带宽度6 S2M060 A:7 W:11 L:19 皮带宽度10 S2M100 A:11 W:15 L:23
	15	3·4	3·4			3·4			—	—	9.55	9.04			—		—						—	—			12	12	6
	16	3·4·5	3			3			3·4·5	3·4·5	5	A形时 2.0≤J≤W-2.0 B形时 20≤J≤L-20			5		3~9 S+T≤W-3	10.19	9.68	14	14	8
	18	3·4·5	3			3			3·4·5	3·4·5	5				5			11.46	10.95	14	14	8
	20	3~6	3·4			3·4			3~6	3~6	5·6				5·6			12.73	12.22	16	16	10
	22	3~7	3~5			3~5			3~6	3~6	5~7				5~7			14.01	13.5	18	18	11
	23	3~7	3~5			3~5			3~6	3~6	5~7				5~7			14.64	14.13	18	18	11
	24	3~9	3~7			3~7			3~7	3~7	5~9				5~9			15.28	14.77	20	20	13
	25	3~9	3~7			3~7			3~7	3~7	5~9				5~9			15.92	15.41	20	20	13
	26	3~10	3~8			3~8			3~8	3~8	5~10				5~10			16.55	16.04	22	22	14
	28	3~10	3~8			3~8			3~8	3~8	5~10				5~10			17.83	17.32
	30	3~10	3~8			3~8			3~8	3~8	5~10				5~10			19.1	18.59
	32	A B	4~12	4~10		8	4~10	4~10	4~8	4·5·6	4~6			6~12	6~8	6~12		20.37	19.86	12	25	16
	34		4~12	4~10		8·10·10K	4~10	4~10	4~10	4~8	4~8			6~12	6~10	6~12		21.65	21.14	14	25	16
	36		4~14	4~10		8·10·10K	4~12	4~12	4~10	4~8	4~8			6~14	6~10	6~14		22.92	22.41	14	28	18
	40		4~16	4~12		8~12	4~14	4~14	4~14	4~10	8		4~12	6~16	6~14	6~16		25.46	24.96	18	30	20
	44		5~19	5~15		8~13	5~17	5~17	5~16	5~12	8~11		5~14	7~19	7~16	7~19		28.01	27.5	20	32	23
	48		5~21	5~17		8~16	5~19	5~19	5~16	5~12	8~11		5~14	7~21	7~16	7~21		30.56	30.05		35	25
	50		5~21	5~17		8~16	5~19	5~19	5~16	5~12	8~11		5~14	7~24	7~16	7~24		31.83	31.32		35	25
	60		5~28	5~24		8~22	5~26	5~26	5~26	5~22	8~17		5~24	7~28	7~24	7~28		38.2	37.69	30	44	32
	72		5~34	5~30		8~26	5~32	5~32	5~30	5~26	8~20		5~28	7~34	7~30	7~34		45.84	45.33	34	50	38

选择轴孔规格H、V、F、Y时，无螺孔。孔径6.35、9.525仅适用轴孔规格H、P、V、F。孔径9不适用轴孔规格N。

孔径8、9、10K、11、13、14、17、21~26不适用轴孔规格C。

“可选加工”见同步轮产品简介。选购新JIS键槽孔+螺孔的轴孔直径10时，键槽尺寸可选择N-d10或N-d10K（请参阅同步轮产品简介）。

键槽尺寸

C：旧JIS键槽尺寸表

dH7 轴孔径·符号	bF7		t公差
C-d10	4	+0.022 +0.010	1.5	+0.1 0
C-d12	4		1.5
C-d15	5		2
C-d16
C-d18
C-d19
C-d20
C-d30	7	+0.028 +0.013	3
C-d33	10		3.5
C-d34
C-d35
C-d36
C-d37
C-d38
C-d39
C-d40
C-d41	12	+0.034 +0.016
C-d42
C-d43
C-d44
C-d45
C-d50

N：新JIS（B1301）键槽尺寸表

公称型号	dH7		bJS9		t公差
N-d8	8	+0.015 0	3	±0.0125	1.4	+0.1 0
N-d10	10		3	±0.0125	1.4
N-d10K	10		4	±0.015	1.8
N-d11	11	+0.018 0
N-d12	12
N-d12.7	12.7		5		2.3
N-d13	13
N-d14	14
N-d15	15
N-d16	16
N-d17	17
N-d18	18		6		2.8
N-d19	19	+0.021 0
N-d20	20
N-d21	21
N-d22	22
N-d23	23		8	±0.018	3.3	+0.2 0
N-d24	24
N-d25	25
N-d26	26
N-d27	27
N-d28	28
N-d29	29
N-d30	30
N-d31	31	+0.025 0	10
N-d32	32
N-d33	33
N-d34	34
N-d35	35
N-d36	36
N-d37	37
N-d38	38
N-d39	39		12	±0.021	3.3
N-d40	40
N-d41	41
N-d42	42
N-d43	43
N-d44	44
N-d45	45		14		3.8
N-d46	46
N-d47	47
N-d48	48
N-d49	49
N-d50	50
N-d51	51	+0.030 0	16		4.3
N-d52	52
N-d53	53
N-d54	54
N-d55	55
N-d56	56
N-d57	57
N-d58	58
N-d59	59		18		4.4
N-d60	60
N-d61	61
N-d62	62
N-d63	63
N-d64	64
N-d65	65
N-d66	66		20	±0.025	4.9
N-d67	67
N-d68	68
N-d69	69
N-d70	70
N-d71	71
N-d72	72
N-d73	73
N-d74	74
N-d75	75
N-d76	76		22		5.4
N-d77	77
N-d78	78
N-d79	79
N-d80	80
