小头锥角内螺纹定位销

图片仅供参考

小头锥角内螺纹定位销

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质	硬度
JT-RMRDU	P尺寸选择型 / 圆型	SKS3	淬火硬度58~61HRC
JT-RMRDO	P尺寸选择型 / 圆型	SUS304	—
JT-RMRDL	P尺寸选择型 / 圆型	SUS440C	淬火硬度48~53HRC

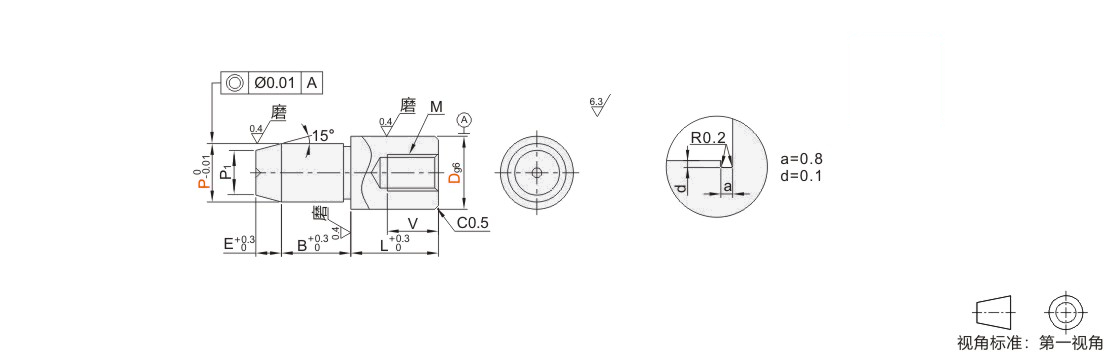

工艺孔加工条件: D≠P且(D·P·L·B)≥4且P₁>3。(工艺孔详细尺寸见产品简介) P₁=P-E*tan15*2

选型参数

选型表

型号			P	L	B	E	M	V
代码	Dg6		P	L	B	E	M	V
JT-RMRDU JT-RMRDO JT-RMRDL	6	-0.004 -0.012	4 5	10	5	2	M3	5
	8	-0.005 -0.014	6 7	15	6	3	M5	8
	10	-0.005 -0.014	7 8 9 10		8
	12	-0.006 -0.017	8 9 10 11 12		8

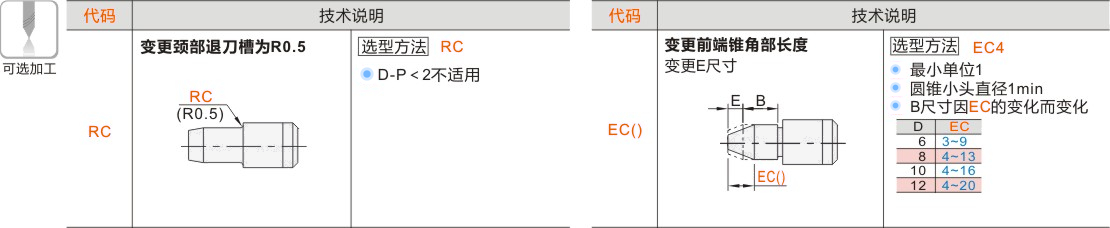

可选加工参数
