膜片

选型参数

外径D(mm) *

轴孔径e(mm) *

膜片式联轴器螺钉固定型

图片仅供参考

膜片式联轴器螺钉固定型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 主体	材质 / 膜片	表面处理 / 主体	附件	类型
JT-NVSOQ	铝合金	不锈钢	本色阳极氧化	内六角紧定螺钉	螺钉固定型 ● 单膜片
JT-NVSXQ	铝合金	不锈钢	本色阳极氧化	内六角紧定螺钉	螺钉固定型 ● 双膜片

径向、轴向、偏角如果同时出现多种偏差时，则各种偏差值为容许值的1/2；
两端键槽的角度不固定，夹角存在偏差，无法指定成固定角度，3D图只做参考，若有角度需求，请联系工程师对接处理。

选型参数

选型表

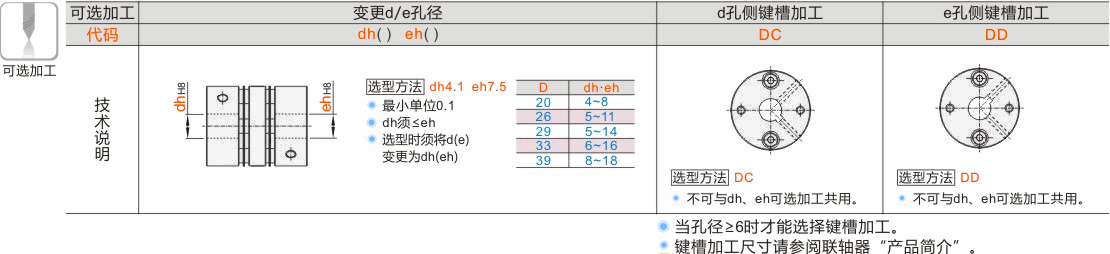

型号		d-e
代码	D	d-e
单膜片 JT-NVSOQ 双膜片 JT-NVSXQ	20	d	4	5	6	6.35	7	8
	20	e	4 5 6 6.35 7 8	5 6 6.35 7 8	6 6.35 7 8	6.35 7 8	7 8	8
	26	d	5	6	6.35	7	8	9	9.525	10	11
	26	e	5 6 6.35 7 8 9 9.525 10 11	6 6.35 7 8 9 9.525 10 11	6.35 7 8 9 9.525 10 11	7 8 9 9.525 10 11	8 9 9.525 10 11	9 9.525 10 11	9.525 10 11	10 11	11
	29	d	5	6	6.35	7	8	9	9.525	10	11	12	12.7	13	14
	29	e	5 6 6.35 7 8 9 9.525 10 11 12 12.7 13 14	6 6.35 7 8 9 9.525 10 11 12 12.7 13 14	6.35 7 8 9 9.525 10 11 12 12.7 13 14	7 8 9 9.525 10 11 12 12.7 13 14	8 9 9.525 10 11 12 12.7 13 14	9 9.525 10 11 12 12.7 13 14	9.525 10 11 12 12.7 13 14	10 11 12 12.7 13 14	11 12 12.7 13 14	12 12.7 13 14	12.7 13 14	13 14	14
	33	d	6	6.35	7	8	9	9.525	10	11	12	12.7	13	14	15	16
	33	e	6 6.35 7 8 9 9.525 10 11 12 12.7 13 14 15 16	6.35 7 8 9 9.525 10 11 12 12.7 13 14 15 16	7 8 9 9.525 10 11 12 12.7 13 14 15 16	8 9 9.525 10 11 12 12.7 13 14 15 16	9 9.525 10 11 12 12.7 13 14 15 16	9.525 10 11 12 12.7 13 14 15 16	10 11 12 12.7 13 14 15 16	11 12 12.7 13 14 15 16	12 12.7 13 14 15 16	12.7 13 14 15 16	13 14 15 16	14 15 16	15 16	16
	39	d	8	9	9.525	10	11	12	12.7	13	14	15	16	17	18
	39	e	8 9 9.525 10 11 12 12.7 13 14 15 16 17 18	9 9.525 10 11 12 12.7 13 14 15 16 17 18	9.525 10 11 12 12.7 13 14 15 16 17 18	10 11 12 12.7 13 14 15 16 17 18	11 12 12.7 13 14 15 16 17 18	12 12.7 13 14 15 16 17 18	12.7 13 14 15 16 17 18	13 14 15 16 17 18	14 15 16 17 18	15 16 17 18	16 17 18	17 18	18

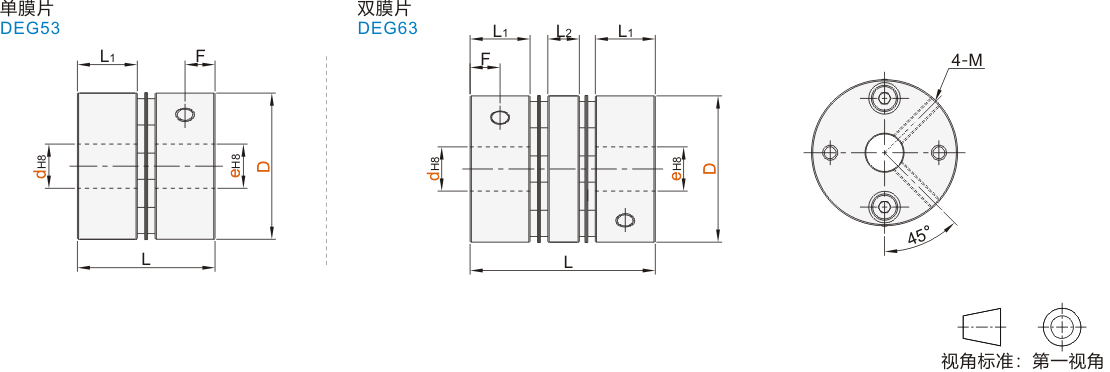

型号		L	L1	L2	F	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	最大扭矩 (N·m)	最高转速 (r/min)	惯性力矩 (kg·m²)	静态扭转刚性 (N·m/rad)	容许安装偏差			重量 (g)
代码	D	L	L1	L2	F	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	最大扭矩 (N·m)	最高转速 (r/min)	惯性力矩 (kg·m²)	静态扭转刚性 (N·m/rad)	径向 (mm)	角向 (°)	轴向 (mm)	重量 (g)
单膜片 JT-NVSOQ	20	23.5	11	一	5.5	M3	0.7	1	2	10000	8.8×10^⁻⁷	700	一	2	±0.10	17
	26	26	11.9			M3	0.7	2	4		2.5×10^⁻⁶	1000			±0.10	26
	29	26	11.9			M4	1.7	3	6		4.1×10^⁻⁶	1350			±0.15	35
	33	29	13		6.5	M4	1.7	5	10		7.7×10^⁻⁶	2000			±0.20	49
	39	36.5	16		8	M5	4	8	16		1.9×10^⁻⁶	4250			±0.25	88
双膜片 JT-NVSXQ	20	30.8	11	5.8	5.5	M3	0.7	1	2	10000	1.1×10⁻⁶	550	0.1	2	±0.20	19
	26	36.1	11.9	7.3		M3	0.7	2	4		3.3×10^⁻⁶	700	0.15		±0.20	33
	29	35	11.9	5.5		M4	1.7	3	6		5.5×10^⁻^⁶	1200	0.15		±0.30	44
	33	39	13	8	6.5	M4	1.7	5	10		1.1×10^⁻⁵	1500	0.2		±0.40	65
	39	49.4	16	8.4	8	M5	4	8	16		2.7×10^⁻⁵	3350	0.25		±0.50	118

惯性力矩和重量按最大孔径计算！
