规格 *

C型孔用挡圈

图片仅供参考

C型孔用挡圈

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	硬度	适用标准	类型
JT-RLBNGD	SUS304	30~40HRC	JIS B 2804-2001	C型

选型参数

选型表

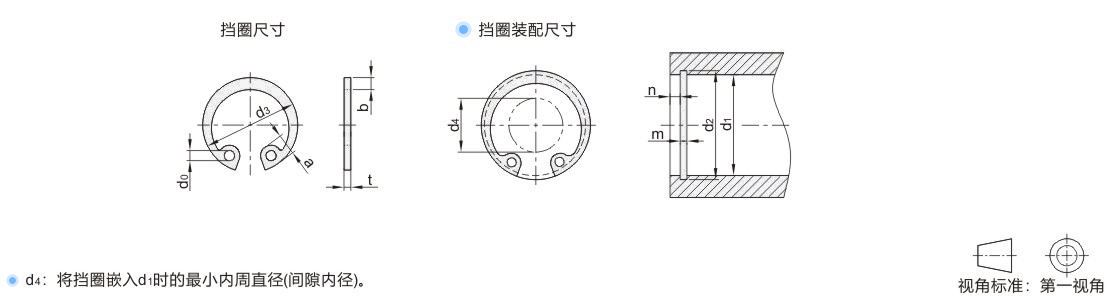

型号		挡圈							参考	适用于孔(参考)
代码	规格	d3		t		b (约)	a (约)	d0 (min)	d4	d1	d2		m		n(min)
JT-RLBNGD	6	6.7	±0.18	0.4	±0.03	0.7	1.6	0.8	2.5	6	6.25	+0.04 0	0.5	+0.10 0	0.5
	7	7.7				0.8	1.7		3	7	7.3	+0.06 0			0.5
	8	8.8				0.9	1.7		3.5	8	8.4				0.6
	9	9.8		0.6	±0.04	1.1	2.2		4	9	9.4		0.7		0.6
	10	10.7		1	±0.05	1.5	2.8	1.2		10	10.4	+0.11 0	1.15	+0.14 0	1.5
	11	11.8				1.5	3	1.2		11	11.4
	12	13				1.7	3.1	1.5	5	12	12.5
	13	14.1				1.7	3.1	1.5	6	13	13.6
	14	15.1				1.9	3.6	1.7	7	14	14.6
	15	16.2					3.6		8	15	15.7
	16	17.3					3.7		8	16	16.8
	17	18.3	±0.2				3.8		9	17	17.8
	18	19.5				2.4	4		10	18	19	+0.21 0
	19	20.5				2.5		2	11	19	20
	20	21.5							12	20	21
	22	23.5					4.1		13	22	23
	24	25.9		1.2	±0.06		4.3		15	24	25.2		1.35
	25	26.9				3	4.4		16	25	26.2
	26	27.9					4.6		16	26	27.2
	28	30.1	±0.25				4.6		18	28	29.4
	30	32.1					4.7		20	30	31.4	+0.25 0
	32	34.4				3.5	5.2	2.5	21	32	33.7
	34	36.6		(1.6)					23	34	35.7		(1.75)
	35	37.8							24	35	37				2
	36	38.8							25	36	38
	37	39.8							26	37	39
	38	40.8				4	5.3		27	38	40
	39	42.5	±0.4		±0.JT-VMPSLCSFZMPNZFZ		5.4		27	39	41.2
	40	43.5		1.8			5.7		28	40	42.5		1.95
	42	45.5							30	42	44.5
	45	48.5				4.5			33	45	47.5
	46	49.5	±0.45						33	46	48.5
	47	50.5					6.1		34	47	49.5
	48	51.5					6.1		35	48	50.5	+0.30 0
	50	54.2		2			6.5		37	50	53		2.2
	52	56.2				5.1			39	52	55
	55	59.2							41	55	58
	56	60.2					6.6		42	56	59
	58	62.2					6.6		44	58	61
	60	64.2				5.5	6.8		46	60	63
	62	66.2					6.9		48	62	65
	63	67.2					6.9		49	63	66
	65	69.2		2.5	±0.08	6	7.4		50	65	68		2.7		2.5
	68	72.5							53	68	71
	70	74.5							55	70	73
	72	76.5				6.6			57	72	75
	75	79.5				6.6	7.8		60	75	78
	80	85.5	±0.55			7	8		64	80	83.5	+0.35 0
	85	90.5		3	±0.09	7	8	3	69	85	88.5		3.2	+0.18 0	3
	90	95.5				7.6	8.3		73	90	93.5
	95	100.5				8	8.5		77	95	98.5

()厚度(t)=1.6mm，暂且可以把它作为1.5mm，此时m=1.65。
