凸轮轴承随动器螺栓型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

不使用螺母安装，注意螺纹防松。

带密封工作温度-20~80℃，连续使用建议60℃以下；不带密封工作温度-20~120℃，连续使用建议100℃以下。

圆柱型D公差：

球面型D公差:	0 -0.05

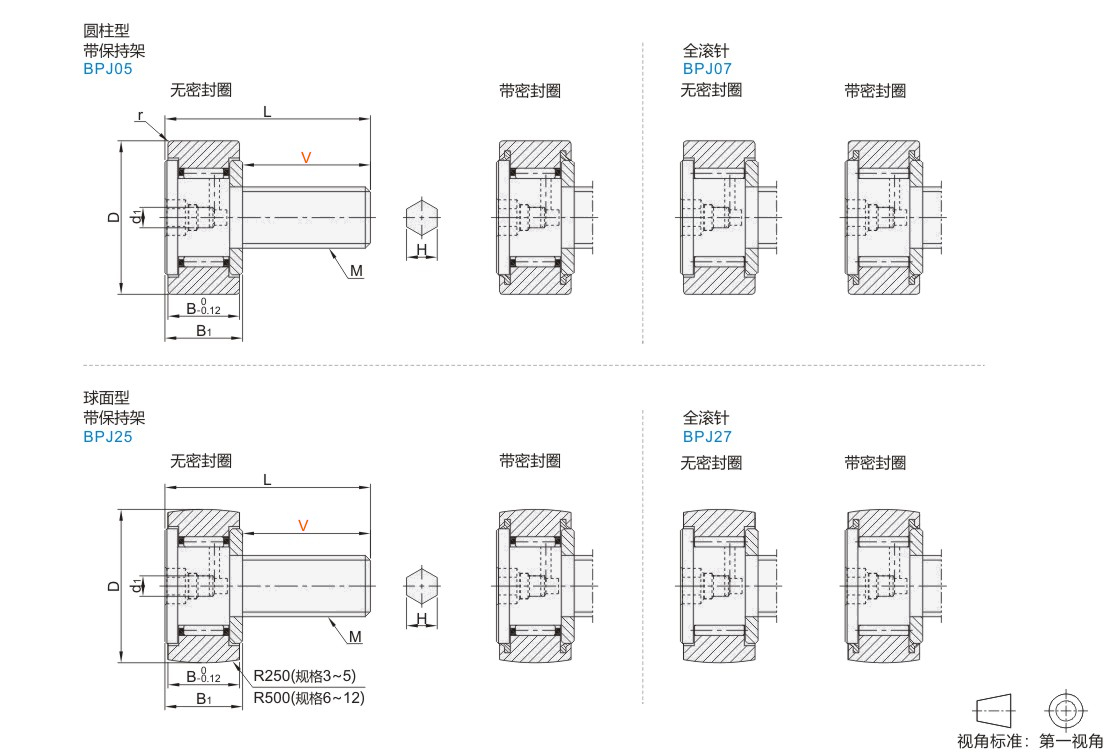

选型参数

选型表

型号		V	密封圈	D	M×螺距	B	B1	L	d1	H	r	最大紧固扭矩 (N^.m)	重量 (g)
代码	规格	V	密封圈	D	M×螺距	B	B1	L	d1	H	r	最大紧固扭矩 (N^.m)	重量 (g)
圆柱型 JT-XFLSO JT-XFLSL 球面型 JT-XFLUO JT-XFLUL	3	4.5	PP (带密封圈) — (无密封圈)	10	M3×0.5	7	8	12.5	一	2	0.2	0.34	4.05
	3	9		10	M3×0.5	7	8	17		2	0.2	0.34	4.3
	4	5.5		12	M4×0.7	8	9	14.5		2.5	0.3	0.78	6.86
	4	11		12	M4×0.7	8	9	20		2.5		0.78	7.4
	5	6.5		13	M5×0.8	9	10	16.5		3		1.6	9.3
	5	13		13	M5×0.8	9	10	23				1.6	10.3
	6	8		16	M6×1	11	12	20				2.7	16.73
	6	16		16	M6×1			28				2.7	18.5
	8	10		19	M8×1.25			22		4		6.5	24.56
	8	20		19	M8×1.25			32		4		6.5	28.5
	10	11.5		22	M10×1.25	12	13	24.5	4	5		13.8	37.91
	10	23			M10×1.25			36					45
	10C	11.5			M10×1			24.5					37.91
	10C	23			M10×1			36					45
	10A	11.5		26	M10×1.25			24.5					52.91
	10A	23			M10×1.25			36					60
	10D	11.5			M10×1			24.5					52.91
	10D	23			M10×1			36					60
	12	12.5		30	M12×1.5	14	15	27.5		6	0.6	21.9	83.91
	12	25		30				40					95
	12A	12.5		32				27.5					93.91
	12A	25		32				40					105

规格3~8无d1润滑孔，不能补充润滑脂。

规格3~8一端内六角，螺杆不通；规格10一端内六角，螺杆半通；规格12两端内六角，螺杆半通。

暂未上传文档资料

凸轮轴承随动器 螺栓型
