平顶链单铰链防滑型

图片仅供参考

平顶链单铰链防滑型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

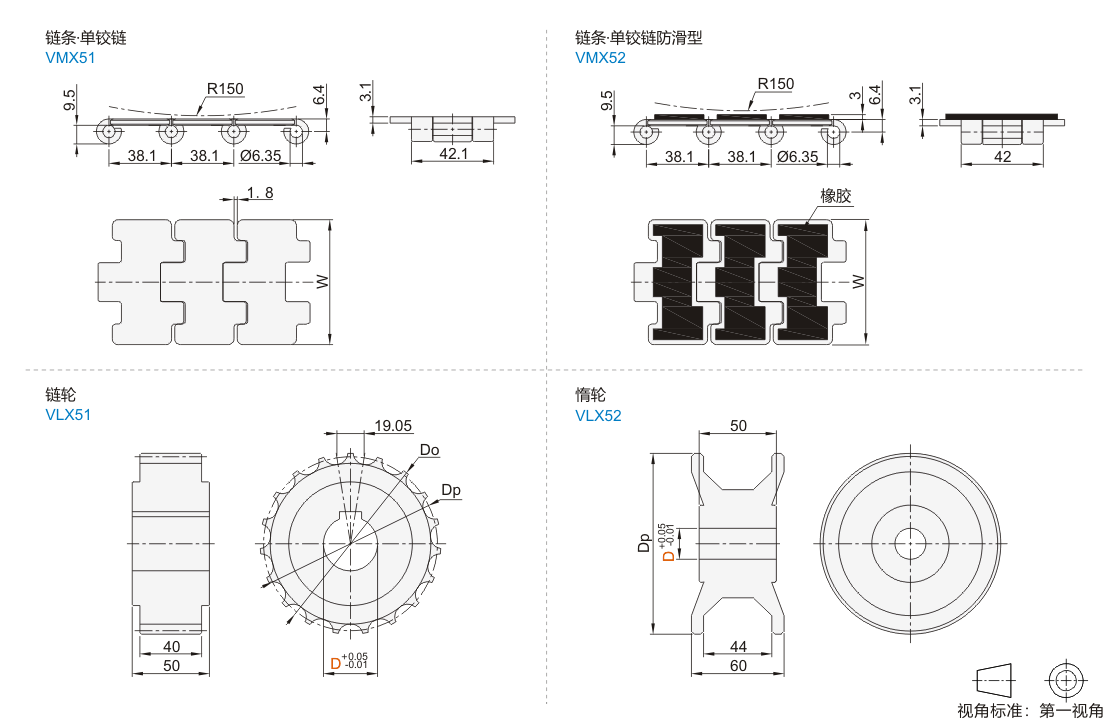

链条

代码	材质	类型
VMX51	冷轧奥氏体不锈钢	812系列 ● 单铰链
VMX52	冷轧奥氏体不锈钢+丁腈橡胶	812F系列 ● 单铰链防滑型

链轮/惰轮

代码	类型		材质
VLX51	812系列	链轮	尼龙PA6
VLX52	812系列	惰轮	尼龙PA6

应用：(812系列)适合应用在各种玻璃以及重负载之金属类输送带。

(812F系列)用于各种爬坡输送机，最适合纸箱传送。

选型参数

VMX51~52

型号		节数	节距	链板宽度 W	工作载荷 (N)	抗拉强度 (N)	重量 (kg/m)
代码	规格	节数	节距	链板宽度 W	工作载荷 (N)	抗拉强度 (N)	重量 (kg/m)
JT-KGTOD-812 JT-KGTOU-812F	K325	1~ 最小单位1	38.1	82.6	3200	8000	2.4
	K450			114.3			3.2
	K600			152.4			4.4
	K750			190.5			4.9

VLX51

型号		轴孔径	节距	分度圆直径	齿顶圆直径
代码	齿数	D	节距	Dp	Do
JT-KITOD-812	19	25 30 35	38.1	115.7	117.0
	21	25 30 35		127.8	129.0
	23	25 30 35 40		139.9	140.7
	25	25 30 35 40		152.0	153.0

VLX52

型号		轴孔径	分度圆直径
代码	齿数	D	Dp
JT-KITOU-812	19	20 25 30 35	117.0
	21	25 30 35 40	131.0
	23		143
	25		155.0
