还有0项未选择重置

选择代码

代码参数

固定方式

材质

硬度

表面处理

选型参数

传动配合部外径D(mm) *

传动配合部长度L(mm) *

5~220/0.1

止动槽尺寸(左)E(mm) *

1~50/1

止动槽尺寸F(mm) *

0~110/1

图片仅供参考

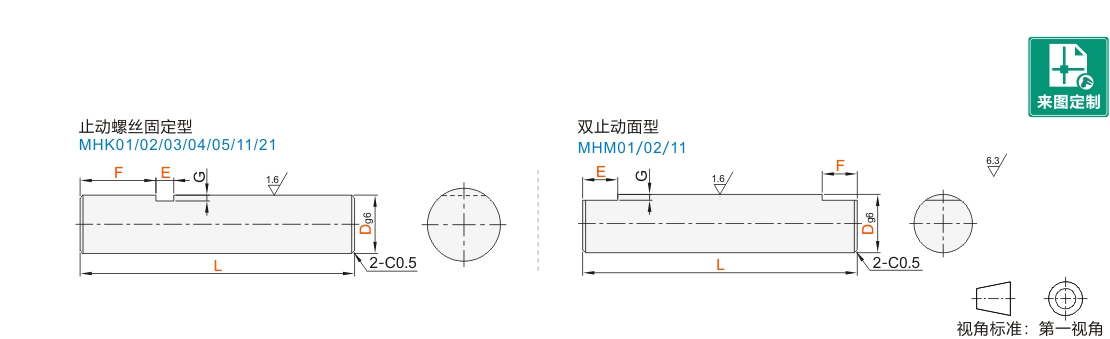

直杆型双面止动铰链销

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

工艺孔加工条件：4≤D≤11且总长度≥70；11＜D≤18且总长度≥90；D＞18且总长度≥110。(工艺孔详细尺寸见产品简介)

选型参数

选型表

型号			最小单位0.1	最小单位1		G
代码	Dg6		L	F	E	G
JT-GQOSD JT-GQOSU JT-GQOSQ JT-GQOSF JT-GQOSO JT-GQODD JT-GQOUD	3	-0.002 -0.008	5.0~60.0	0≤F≤L/2	1≤E≤50	0.5
	4	-0.004 -0.012	5.0~60.0
	5		10.0~80.0
	6		10.0~110.0			1
	8	-0.005 -0.014	10.0~110.0
	10	-0.005 -0.014	15.0~110.0
	12	-0.006 -0.017	15.0~220.0
	13		25.0~220.0
	14
	15
	16		30.0~220.0			2
	17
	18
	20	-0.007 -0.020
	22
	25
JT-GQGSD JT-GQGSU JT-GQGDD	4	-0.004 -0.012	10.0~60.0	2≤F≤20	2≤E≤20	0.5
	5		10.0~80.0	2≤F≤20	2≤E≤20	0.5
	6		10.0~110.0	2≤F≤30	2≤E≤30	1
	8	-0.005 -0.014	10.0~110.0
	10	-0.005 -0.014	15.0~110.0
	12	-0.006 -0.017	15.0~220.0	5≤F≤30	5≤E≤30
	13		25.0~220.0
	14
	15
	16		30.0~220.0			2
	20	-0.007 -0.020
	25	-0.007 -0.020

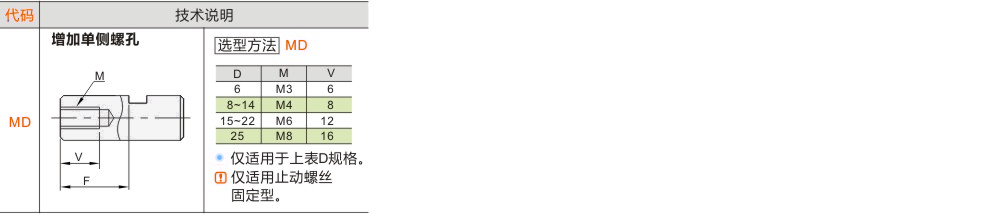

可选加工参数

暂未上传文档资料
