手轮外径D(mm) *

方孔内边长W(mm) *

圆轮缘手轮无开口型

图片仅供参考

圆轮缘手轮无开口型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	安装方式	联轴部分 / 材质	联轴部分 / 表面处理	手轮主体 / 材质	握柄安装部 / 材质	握柄 / 材质	握柄螺纹部 / 材质	握柄螺纹部 / 表面处理	类型
JT-QBIMD	无孔型	HT200	发黑	PF	黄铜	PF	S35C	镀锌	转动手柄型
JT-QBIMQ	螺钉锁紧型	HT200	发黑	PF	黄铜	PF	S35C	镀锌	转动手柄型
JT-QBIMF	螺钉锁紧型	SUS303	—	PF	黄铜	PF	S35C	镀锌	转动手柄型
JT-QBIMX	键槽孔型	HT200	发黑	PF	黄铜	PF	S35C	镀锌	转动手柄型
JT-QBIML	键槽孔型	SUS303	—	PF	黄铜	PF	S35C	镀锌	转动手柄型
JT-QBIMG	方孔型	HT200	发黑	PF	黄铜	PF	S35C	镀锌	转动手柄型

无孔型，因为产品加工时的需要，开了工艺孔。
D80~125：Ø6、深10mm左右；D140~200：Ø6~Ø8、深10mm左右。

选型参数

无孔型

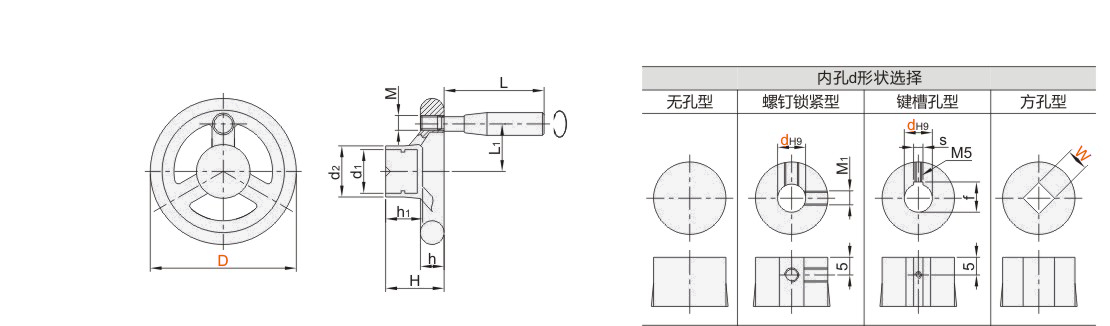

型号				L			L1		H			h			h1		d1			d2			M			参考重量 (kg/pcs)
代码			D	L			L1		H			h			h1		d1			d2			M			参考重量 (kg/pcs)
JT-QBIMD			80	40			26		32			13			25		20			28			8			0.14
			100	40			37		36			13			28		25			35						0.20
			125	55			50		40			17			30		30			40						0.33
			140	67			55		41			18			30					45			10			0.41
			160				65		47			20			35					45						0.49
			180				73		50			23			35		35			50						0.64
			200	74			80		54			23			40		35			50						0.78

螺钉锁紧型/键槽孔型

型号		d									M1	L	L1	H	h	h1	d1	d2	M	参考重量 (kg/pcs)
代码	D	JT-QBIMQ/JT-QBIMF								JT-QBIMX/JT-QBIML	M1	L	L1	H	h	h1	d1	d2	M	参考重量 (kg/pcs)
JT-QBIMQ JT-QBIMF JT-QBIMX JT-QBIML	80	10 12 14								10	5	40	26	32	13	25	20	28	8	0.14
	100	10 12 15								12		40	37	36	13	28	25	35		0.20
	125	12 16 18								12		55	50	40	17	30	30	40		0.33
	140	15 18 20								15	6	67	55	41	18	30		45	10	0.41
	160	16 18 20								16			65	47	20	35		45		0.49
	180												73	50	23	35	35	50		0.64
	200											74	80	54	23	40	35	50		0.78

键槽尺寸表

d			d公差	f		s
10			+0.036 0	11.4		3
12			+0.043 0	13.8		4
15				17.3		5
15				17.3		5	16			18.3		5

方孔型

型号				W				L					L1				H					h					h1					d1			d2					M				参考重量 (kg/pcs)
代码			D	W				L					L1				H					h					h1					d1			d2					M				参考重量 (kg/pcs)
JT-QBIMG			80	10				40					26				32					13					25					20			28					8				0.14
			100	12 14				40					37				36					13					28					25			35									0.20
			125					55					50				40					17					30					30			40									0.33
			140					67					55				41					18					30								45					10				0.41
			160										65				47					20					35								45									0.49
			180	14 17									73				50					23					35					35			50									0.64
			200	14 17				74					80				54					23					40					35			50									0.78
