免键链轮 S45C 35/40系列

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

选型参数

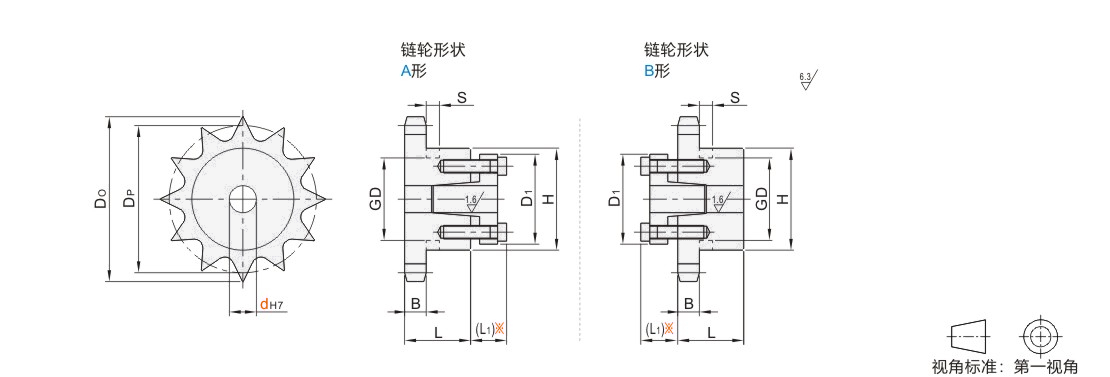

选型表

型号 / 代码	型号 / 齿数	链轮形状	轴孔径 / dH7	外径 Do	分度圆直径 Dp	轮毂 / H	轮毂 / L	B	S	GD
JT-KIKSD-35	(12)	A B	10	41	36.8	* 30.5	20	4.3	4.4	26
JT-KIKSD-35	13	A B	10	44	39.8	* 32	20	4.3	4.4	29
JT-KIKSD-35	14	A B	10 12	47	42.81	32	20	4.3	—	—
JT-KIKSD-35	15	A B	10 12	51	45.81	35	20	4.3	—	—
JT-KIKSD-35	16	A B	10 12 15 16	54	48.82	37	20	4.3	—	—
JT-KIKSD-35	18	A B	12 15 16 17	60	54.85	44	20	4.3	—	—
JT-KIKSD-35	20	A B	12 15 16 17 18 20 22	66	60.89	50	20	4.3	—	—
JT-KIKDD-40	12	A B	12 15 16 17	55	49.JT-VMPSLCSFZMPNZFZ	* 40	22	7.2	5.2	35
JT-KIKDD-40	13	A B	12 15 16	59	53.JT-VMPSLCSFZMPNZFZ	37	22	7.2	—	—
JT-KIKDD-40	14	A B	12 15 16 17	63	57.JT-VMPSLCSFZMPNZFZ	42	22	7.2	—	—
JT-KIKDD-40	15	A B	12 15 16 17 18 20	67	61.08	46	22	7.2	—	—
JT-KIKDD-40	16	A B	15 16 17 18 20 22	71	65.1	50	22	7.2	—	—
JT-KIKDD-40	17	A B	15 16 17 18 20 22	76	69.12	54	22	7.2	—	—
JT-KIKDD-40	18	A B	15 16 17 18 20 22 25	80	73.14	57	22	7.2	—	—
JT-KIKDD-40	19	A B	15 16 17 18 20 22 25	84	77.16	62	22	7.2	—	—
JT-KIKDD-40	20	A B	15 16 17 18 20 22 25	88	81.18	67	25	7.2	—	—

()内齿数仅适用于A形。带*号的H尺寸表示轮毂上有退刀槽。

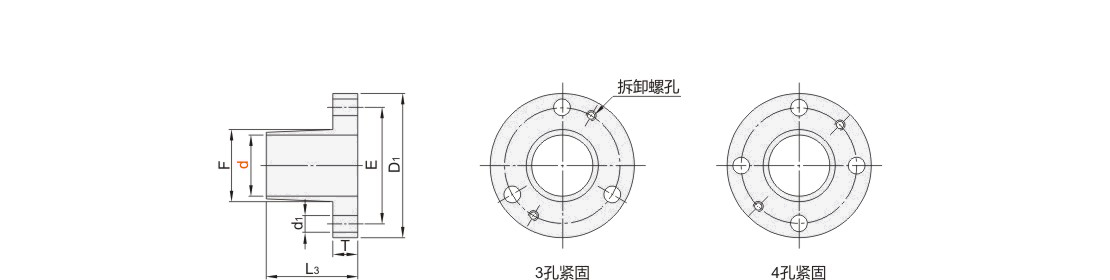

胀套尺寸表

d 轴孔径	紧固螺钉		拆卸螺孔	容许最大扭矩 N·m	容许轴向负载 kN	螺钉紧固扭矩 N·m	D1	E	F	d1	L1	L3	T
d 轴孔径	数量(个)	规格	拆卸螺孔	容许最大扭矩 N·m	容许轴向负载 kN	螺钉紧固扭矩 N·m	D1	E	F	d1	L1	L3	T
10	3	M4-L16	M4-2个	39	5.34	4.0	30	22	12	4.5	10.5	16.5	5
12	3	M4-L16		48			32	24	14		10.5	16.5	5
15	4	M4-L18		78			36	28	17.6		12	22	6
16				83			37	29	18.6		13	23	7
17				88			38	30	19.6		13
18		M5-L20	M5-2个	154	8.74	8.3	43	33	20.6	5.5	14
20				171			46	36	23.4
22				186			48	38	24.6
25				216			52	42	28.4

在安装轴上进行键槽加工、D切割加工时，传递扭矩将大约降低15%以上。

技术图档

代码	类型	链轮			胀套		使用胀套
代码	类型	材质	热处理	表面处理	材质	表面处理	使用胀套
VLV01	35系列	S45C	齿顶高频	发黑	S45C	发黑	见下图胀套尺寸表
VLV11	40系列	S45C	齿顶高频	发黑	S45C	发黑	见下图胀套尺寸表

带※号L₁尺寸请参阅“CT胀套尺寸表”。

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

CT胀套尺寸表
