圆形压纹螺纹把手

图片仅供参考

圆形压纹螺纹把手

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-QBUQD	1215MS	镀铬抛光	小径型 ● 无台阶 ● 外螺纹型
JT-QBUQU	SUS0303	拉丝	小径型 ● 无台阶 ● 外螺纹型
JT-QBUQQ	1215MS	镀铬抛光	小径型 ● 无台阶 ● 内螺纹型
JT-QBUQF	SUS0303	—	小径型 ● 无台阶 ● 内螺纹型
JT-QBUQX	1215MS	镀铬抛光	小径型 ● 带台阶 ● 外螺纹型
JT-QBUQL	SUS0303	拉丝	小径型 ● 带台阶 ● 外螺纹型
JT-QBUQM	1215MS	镀铬抛光	小径型 ● 带台阶 ● 内螺纹型
JT-QBUQG	SUS0303	—	小径型 ● 带台阶 ● 内螺纹型

选型参数

选型表

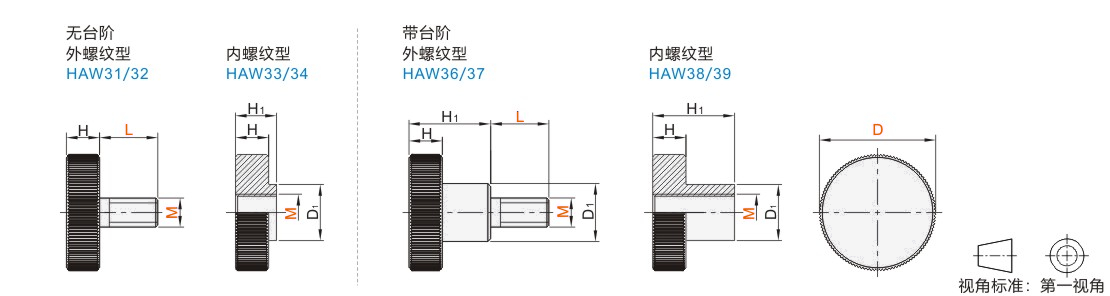

型号		D	L 仅外螺纹型	D1	H	H1	参考重量 (kg/pcs)
代码	M	D	L 仅外螺纹型	D1	H	H1	参考重量 (kg/pcs)
外螺纹型 JT-QBUQD JT-QBUQU 内螺纹型 JT-QBUQQ JT-QBUQF	3	5*	6	6	2.5	3	0.01
		5*	10
		8	6
		8	10
		10	6
		10	10
	4	7*	6	8	3.5	4	0.01
			10
			16
		12	6
			10
			16
		14	6
			10
			16
	5	12	10	10	4	5	0.01
			16
			20
		16	10
			16
			20
		18	10
			16
			20
	6	13*	10	12	5	6	0.01
			16
			20
			25
			30
		20	10
			16
			20
			25
			30
		22	10
			16
			20
			25
			30
	8	17*	16	16	6	8	0.02
			20
			25
			30
		26	16
			20
			25
			30
		28	16
			20
			25
			30
	10	20*	20	20	8	10	0.02
			25
			30
			40
		30	20
			25
			30
			40
		32	20
			25
			30
			40
外螺纹型 JT-QBUQX JT-QBUQL 内螺纹型 JT-QBUQM JT-QBUQG	3	8	6	6	2.5	7.5	0.01
		8	10
		10	6
		10	10
	4	12	6	8	3.5	9.5
			10
			16
		14	6
			10
			16
	5	16	10	10	4	11.5
			16
			20
		18	10
			16
			20
	6	20	10	12	5	15	0.02
			16
			20
			25
			30
		22	10
			16
			20
			25
			30
	8	26	16	16	6	18
			20
			25
			30
		28	16
			20
			25
			30
	10	30	20	20	8	23
			25
			30
			40
		32	20
			25
			30
			40

带*号规格仅适用JT-QBUQD/32。
