选型参数

丝杠轴径 *

导程 *

长度L(mm) *

250~3500/1

固定端连接位长度F(mm) *

50~100/1

固定端连接位外径P(mm) *

25~45/1

滚珠丝杠轴径50/63mm 导程10mm

图片仅供参考

滚珠丝杠轴径50/63mm 导程10mm

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	精度等级	材质 / 丝杠	材质 / 螺帽	热处理 / 丝杠	热处理 / 螺帽	硬度 / 丝杠	硬度 / 螺帽	类型
JT-IMPUQ	C7	S55C	SCM415H	感应加热淬火	渗碳淬火	58 ~62HRC	58 ~62HRC	标准螺帽型

怡合达不保证滚珠丝杠组装后的噪音值。
丝杠端部存在工艺孔。

选型参数

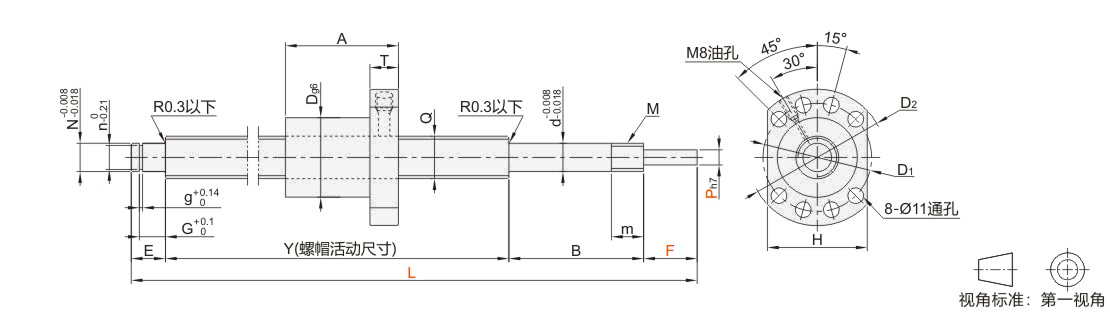

型号			最小单位1			Y	D	A	T	D1	D2	H	d	E	B	m	Q	N	n	G	g	M	滚珠直径	螺纹旋向	螺母环圈数	基本额定负载(KN)
代码	丝杠轴径	导程	L	F	P	Y	D	A	T	D1	D2	H	d	E	B	m	Q	N	n	G	g	M	滚珠直径	螺纹旋向	螺母环圈数	C(动)	Co(静)
JT-IMPUQ	50	10	250~3000	50~100	25~35	L-(116+F)	75	93	16	93	110	85	40	23	93	35	50	40	38	19.95	1.95	M40×1.5	6.35	右旋	1×4	43.61	122.5
JT-IMPUQ	63	10	300~3500	50~100	34~45	L-(155+F)	90	98	18	108	125	95	50	25	130	35	63	50	48	21.95	1.95	M50×1.5	6.35	右旋	1×4	49.69	159.74

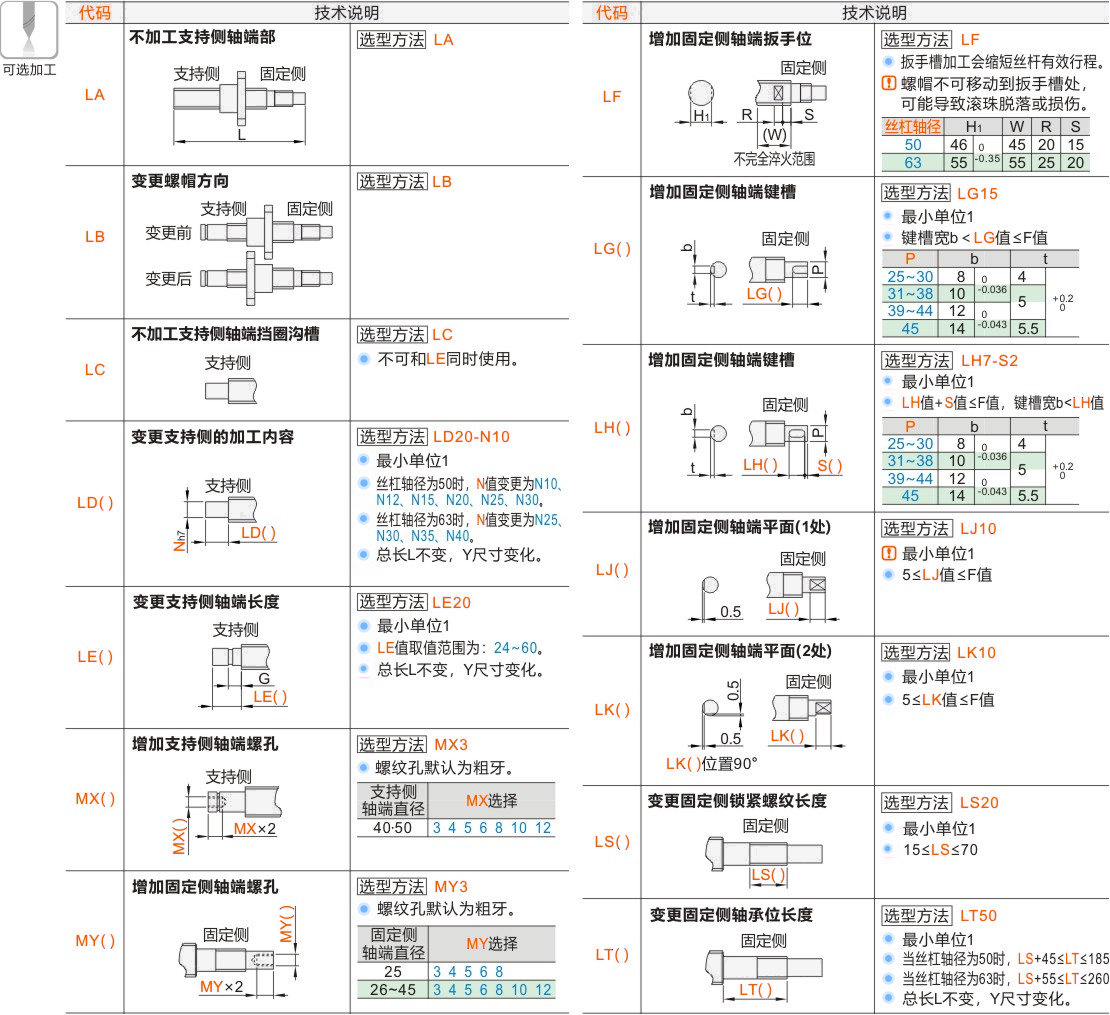

可选加工参数

产品名称

暂未上传文档资料
