旋转接头（单侧/双侧/沉孔法兰型）

图片仅供参考

旋转接头（单侧/双侧/沉孔法兰型）

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	附件 (固定把手)	类型
JT-PVAOD	S45C	无电解镀镍	HAF74	单侧法兰型
JT-PVAXD	S45C	无电解镀镍	HAF74	双侧法兰型

内部有挡块，可防止360°转动。

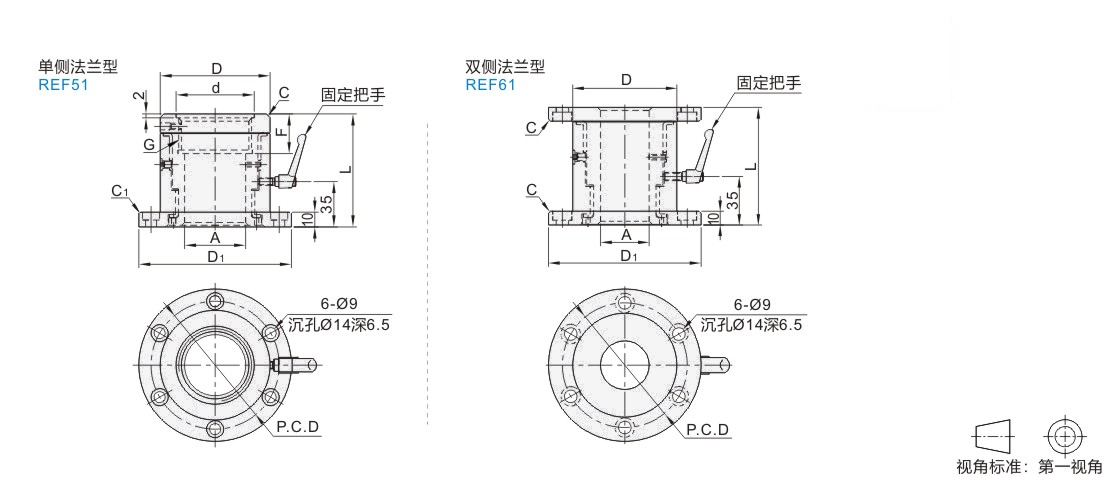

选型参数

单侧法兰型

型号		A	D	D1	G(PF)	F	L	C	d	P.C.D	C1	适用管	容许力矩负载 (计算值)N·m
代码	规格	A	D	D1	G(PF)	F	L	C	d	P.C.D	C1	适用管	容许力矩负载 (计算值)N·m
JT-PVAOD	42	35	75	110	G1-1/2	26	85	3	50	90	1.5	G42	300
	54	50	90	125	G2	27			64	105		G54	500
	70	65	105	140	G2-1/2	32			78	120		G70	750
	82	80	120	155	G3	37	90		92	135		G82	1000

适用钢管标准：JIS C 8305。上表中容许力矩负载仅供参考。

双侧法兰型

型号		A	D	D1	L	C	P.C.D	容许力矩负载 (计算值)N·m
代码	规格	A	D	D1	L	C	P.C.D	容许力矩负载 (计算值)N·m
JT-PVAXD	42	35	75	110	85	1.5	90	300
	54	50	90	125			105	500
	70	65	105	140			120	750
	82	80	120	155	90		135	1000

上表中容许力矩负载仅供参考。
