选型参数

产品外径D(mm) *

长度L(mm) *

50~100/1

槽顶宽X(mm) *

10~16/0.1

槽底宽Y(mm) *

5~15/0.1

槽深Z(mm) *

6~8/0.1

平皮带用惰轮直柱型

图片仅供参考

平皮带用惰轮直柱型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

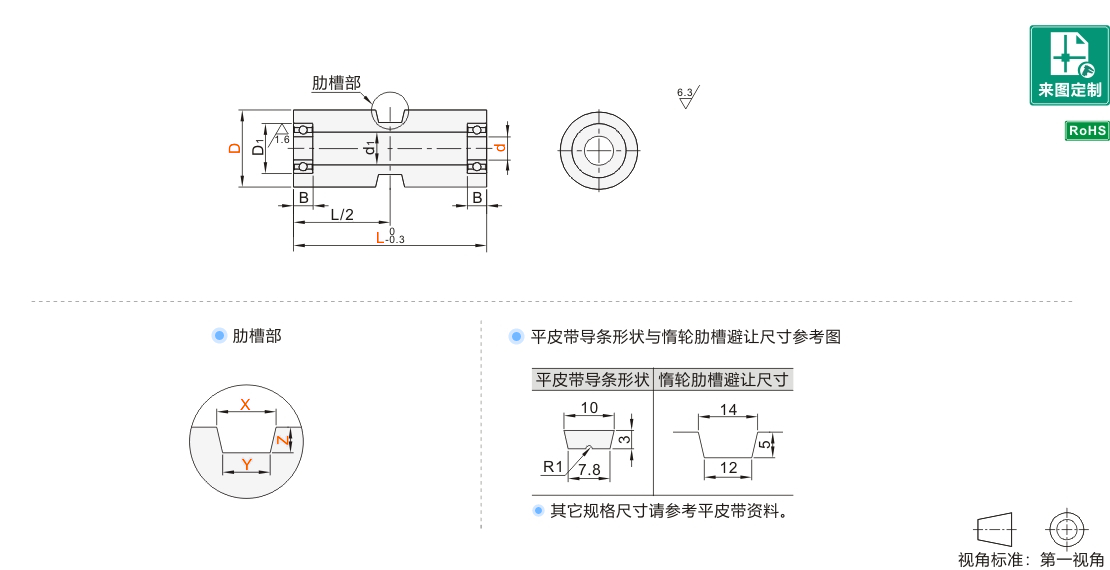

代码	材质	表面处理	类型
JT-RVOXQD	铝合金	喷细砂本色阳极氧化	带肋槽直柱型 ● 无法兰型

3D模型仅供参考，具体尺寸请以参数表为准，注意选型。

轴承采用压入式。

轴承精度：GB/T 307.1 0 级
相当于：JIS B 1514 0 级

选型参数

选型表

型号		d	最小单位1	最小单位0.1			d1	轴承尺寸
代码	D	d	L	X	Y	Z	d1	型号	D1	B
JT-RVOXQD	40	8	50~100	10.0~16.0	5.0~15.0	6.0~8.0	17	628ZZ	24	8
		10						6000ZZ	26	8
		12						6901ZZ	24	6
		15						6902ZZ	28	7
		20					22	6804ZZ	32	7
	50	10					17	6200ZZ	30	9
		12					22	6001ZZ	28	8
		15					17	6902ZZ	28	7
		20					27	6904ZZ	37	9
		25					27	6905ZZ	42	9
	60	12					22	6201ZZ	32	10
		15						6002ZZ	32	9
		20						6904ZZ	37
		25					32	6905ZZ	42
		30					32	6906ZZ	47
	80	25					41	6205ZZ	52	15
		30						6006ZZ	55	13
		35						6907ZZ	55	10
