代码	轴套 / 材质	轴套 / 硬度	轴套 / 表面处理	滚珠材质	保持架材质	密封圈材质	使用环境温度	类型
JT-IGVQD	SUJ2	56HRC~	无电解镀镍	GCr15	树脂	丁腈橡胶	-15～80°C	单衬型 ● 圆法兰型
JT-IGVQU	SUJ2	56HRC~	无电解镀镍	GCr15	树脂	丁腈橡胶	-15～80°C	单衬型 ● 方法兰型
JT-IGVQQ	SUJ2	56HRC~	无电解镀镍	GCr15	树脂	丁腈橡胶	-15～80°C	单衬型 ● 对边法兰型
JT-IGSQD	SUJ2	56HRC~	无电解镀镍	GCr15	树脂	丁腈橡胶	-15～80°C	双衬型 ● 圆法兰型
JT-IGSQU	SUJ2	56HRC~	无电解镀镍	GCr15	树脂	丁腈橡胶	-15～80°C	双衬型 ● 方法兰型
JT-IGSQQ	SUJ2	56HRC~	无电解镀镍	GCr15	树脂	丁腈橡胶	-15～80°C	双衬型 ● 对边法兰型

轴套、滚珠材质SUJ2相当于GCr15。
保持架材质树脂相当于DURACON M90。

选型参数

单衬型

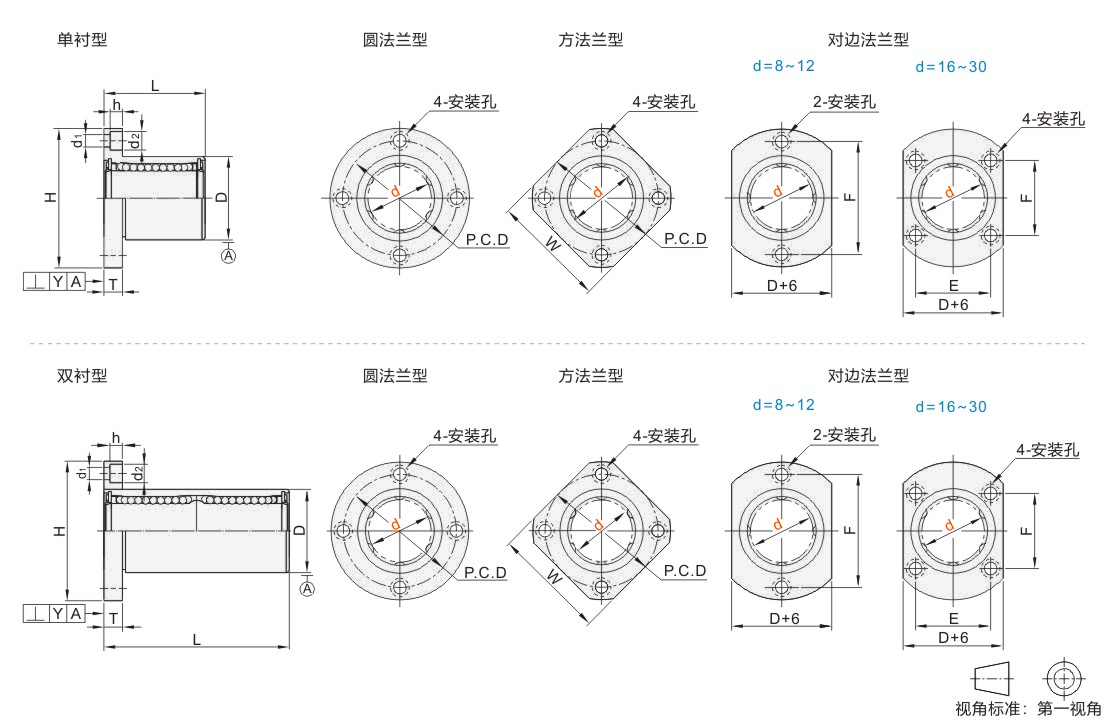

型号			D		L		H	T	d1	d2	h	P.C.D	W	E	F	偏心	滚珠列数	垂直度 Y	基本额定负载(N)		重量(g)
代码	d		D		L		H	T	d1	d2	h	P.C.D	W	E	F	偏心	滚珠列数	垂直度 Y	C(动)	Co(静)	圆法兰型	方法兰型	对边法兰型
圆法兰型 JT-IGVQD 方法兰型 JT-IGVQU 对边法兰型 JT-IGVQQ	8	0 -0.009	15	0 -0.018	24	±0.3	32	5	3.5	6	3.1	24	25	—	24	0.012	4	0.012	263	405	37	29	33
	10		19	0 -0.021	29		40	6	4.5	7.5	4.1	29	30		29				400	440	72	52	64
	12		21		30		42					32	32		32				412	442	76	57	68
	16		28		37		48					38	37	22	31				796	1021	120	104	112
	20	0 -0.010	32	0 -0.025	42		54	8	5.5	9	5.1	43	42	24	36	0.015	5	0.015	859	1345	180	145	167
	25		40		59		62	8	5.5	9	5.1	51	50	32	40		6		1095	2046	340	300	325
	30		45		64		74	10	6.6	11	6.1	60	58	35	49		6		1529	2676	470	375	388

1Kgf=9.81N

双衬型

型号			D		L		H	T	d1	d2	h	P.C.D	W	E	F	偏心	滚珠列数	垂直度 Y	基本额定负载(N)		静态允许力矩(N·m)	重量(g)
代码	d		D		L		H	T	d1	d2	h	P.C.D	W	E	F	偏心	滚珠列数	垂直度 Y	C(动)	Co(静)	静态允许力矩(N·m)	圆法兰型	方法兰型	对边法兰型
圆法兰型 JT-IGSQD 方法兰型 JT-IGSQU 对边法兰型 JT-IGSQQ	8	0 -0.009	15	0 -0.018	45	±0.3	32	5	3.5	6	3.1	24	25	—	24	0.015	4	0.015	466	777	4.31	51	43	47
	10		19	0 -0.021	55		40	6	4.5	7.5	4.1	29	30		29				649	879	7.24	98	78	90
	12		21		57		42					32	32		32				670	885	10.9	110	90	102
	16		28		70		48					38	37	22	31				1247	2041	19.7	190	165	182
	20	0 -0.010	32	0 -0.025	80		54	8	5.5	9	5.1	43	42	24	36	0.020	5	0.020	1453	2689	26.8	260	225	247
	25		40		112		62	8	5.5	9	5.1	51	50	32	40		6		1779	4092	43.4	540	500	525
	30		45		123		74	10	6.6	11	6.1	60	58	35	49		6		2484	5352	82.8	680	590	645

1Kgf=9.81N
