还有0项未选择重置

选择代码

代码参数

材质

皮带宽度

表面处理

选型参数

齿数 *

带轮形状 *

轴孔规格 *

内径d(mm) *

左端台阶孔内径Q(mm) *

25~125/1

右端台阶孔内径R(mm) *

25~125/1

左端台阶孔深度S(mm) *

5~34/1

右端台阶孔深度T(mm) *

5~34/1

图片仅供参考

梯形齿同步轮 T20型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	带轮类型	皮带宽度	齿距	材质 / 带轮	材质 / 法兰	表面处理
EAG01	T20250	25	20.0	铝合金	铝合金	本色阳极氧化
EAG02	T20250	25	20.0	铝合金	铝合金	黑色阳极氧化
EAG12	T20250	25	20.0	S45C	SPCC	发黑
EAG13	T20250	25	20.0	S45C	SPCC	喷砂镀镍
EAG21	T20320	32	20.0	铝合金	铝合金	本色阳极氧化
EAG22	T20320	32	20.0	铝合金	铝合金	黑色阳极氧化
EAG32	T20320	32	20.0	S45C	SPCC	发黑
EAG33	T20320	32	20.0	S45C	SPCC	喷砂镀镍
EAG41	T20500	50	20.0	铝合金	铝合金	本色阳极氧化
EAG42	T20500	50	20.0	铝合金	铝合金	黑色阳极氧化
EAG52	T20500	50	20.0	S45C	SPCC	发黑
EAG53	T20500	50	20.0	S45C	SPCC	喷砂镀镍
EAG61	T20750	75	20.0	铝合金	铝合金	本色阳极氧化
EAG62	T20750	75	20.0	铝合金	铝合金	黑色阳极氧化
EAG72	T20750	75	20.0	S45C	SPCC	发黑
EAG73	T20750	75	20.0	S45C	SPCC	喷砂镀镍
EAG81	T201000	100	20.0	铝合金	铝合金	本色阳极氧化
EAG82	T201000	100	20.0	铝合金	铝合金	黑色阳极氧化
EAG92	T201000	100	20.0	S45C	SPCC	发黑
EAG93	T201000	100	20.0	S45C	SPCC	喷砂镀镍

轴孔N·C螺孔尺寸表

轴孔内径 dH7	M	附件紧定螺钉	材质
轴孔内径 dH7	M	附件紧定螺钉	材质	20~30	M8	M8×6	ML40Cr
31~45	M10	M10×8
46~65	M12	M12×10
66~80	M16	M16×16

选型参数

选型表

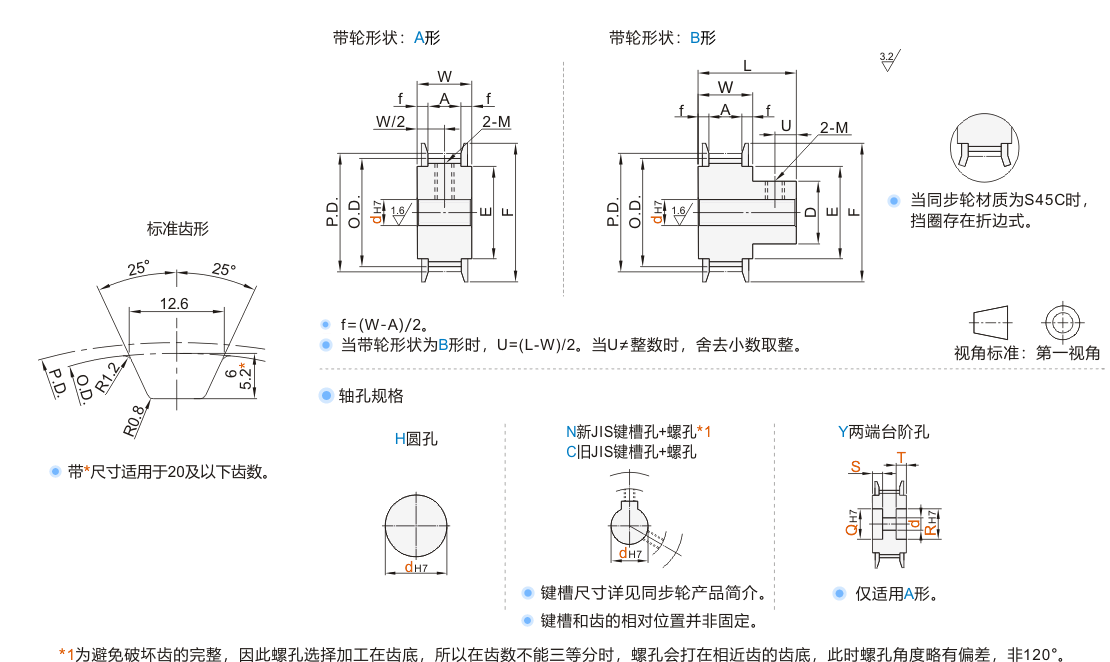

型号		带轮形状	轴孔规格	轴孔规格dH7(最小单位1)					轴孔Y (最小单位1)		P.D.	O.D.	D	F	E	带轮公称宽度
型号				A形			B形		轴孔Y (最小单位1)							带轮公称宽度
代码	齿数			H	N·C	Y	H	N·C	Q·R	S·T						A	W	L
铝合金 JT-VBSSD-T20250 JT-VBSSU-T20250 JT-VBSUD-T20320 JT-VBSUU-T20320 JT-VBSFD-T20500 JT-VBSFU-T20500 JT-VBSXD-T20750 JT-VBSXU-T20750 JT-VBSMD-T201000 JT-VBSMU-T201000 S45C JT-VBSDU-T20250 JT-VBSDQ-T20250 JT-VBSQU-T20320 JT-VBSQQ-T20320 JT-VBSOU-T20500 JT-VBSOQ-T20500 JT-VBSLU-T20750 JT-VBSLQ-T20750 JT-VBSGU-T201000 JT-VBSGQ-T201000	15	A B	H N C Y	20~64	20~50	20~62	20~60	20~42	25~66	5~34 S+T≤W-5	95.49	92.64	66	107	72	皮带宽度25(T20250) A:30 W:37 L:57(L:62) 皮带宽度32(T20320) A:37 W:44 L:64(L:69) 皮带宽度50(T20500) A:56 W:63 L:83(L:88) 皮带宽度75(T20750) A:81 W:88 L:108(L:113) 皮带宽度100(T201000) A:106 W:113
	15			20~64	20~50	20~62	20~60	20~42	25~66		95.49	92.64	66	107	72				16	20~70	20~58	20~68	20~66	20~45	25~72	101.86	99.01	72	113	78
	18			25~80	25~65	25~80	25~78	25~54	30~85		114.59	111.74	84	126	90
	20			25~90	25~66	25~90	25~90	25~65	30~95		127.32	124.47	95	136	101
	22			30~100	30~70	30~100	30~100	30~70	35~105		140.06	137.21	115	152	121
	25			30~100	30~70	30~100	30~100	30~70	35~105		159.15	156.3	135	172	141
	28			35~110	35~70	35~110	35~100	35~70	40~115		178.25	175.4	154	190	160
	32			35~120	35~70	35~120	35~120	35~70	40~125		203.72	200.87	174	210	180
	36			40~120	40~70	40~120	40~120	40~70			229.18	226.33	199	235	205
	40			40~120	40~80	40~120	40~120	40~80			254.65	251.8	224	260	230
	45			50~120	50~80	50~120	50~120	50~80	55~125		286.48	283.63	244	295	250
	46			50~120	50~80	50~120	50~120	50~80	55~125		292.84	289.99	254	305	260

齿数32~46只适用L( )内的尺寸。
选择轴孔规格H、Y时，无螺孔。
“可选加工”见同步轮产品简介。
孔径21~29、31、32、46~49、51~80不适用轴孔规格C。
带轮类型T201000无B形带轮形状。

可选加工参数
