角型拉手外装式

图片仅供参考

角型拉手外装式

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 拉手	材质 / 安装板	表面处理 / 拉手	表面处理 / 安装板	类型
JT-TBAXL	SUM22L	SUS304	镀黑铬	—	内外装型 ● 带安装板斜拉型
JT-TBAXM	SUS304	SUS304	抛光	—	内外装型 ● 带安装板斜拉型
JT-TBALS	SUS304	SUS304	滚磨抛光	—	内外装型 ● 带安装板斜拉型
JT-TBAXG	ADC	SUS304	本色阳极氧化	—	内外装型 ● 带安装板斜拉型

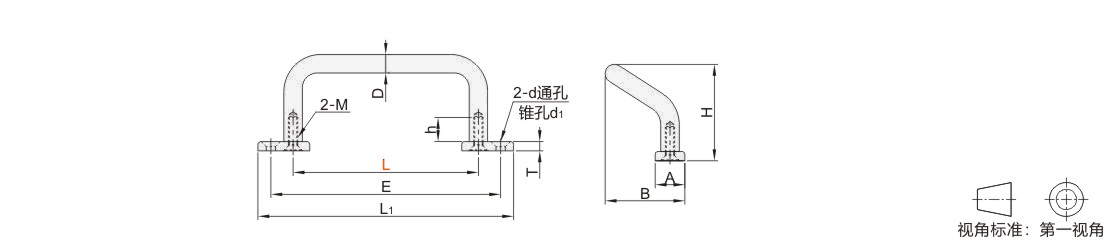

选型参数

选型表

型号			D			E				A				d				d1			T						L1			H		B				h				M			负载 (N)			参考重量 (kg/pcs)
代码		L	D			E				A				d				d1			T						L1			H		B				h				M			负载 (N)			参考重量 (kg/pcs)
JT-TBAXL JT-TBAXM JT-TBAXG JT-TBALS		48	10			72				16				5.4				10.5			5						86			52		43				13				5			2000			0.09
		66				90																					104																			0.10
		88				112																					126																			0.11
		100				124																					138																			0.12
		110				134																					148																			0.12
		120				144																					158																			0.13
		125				149																					163																			0.13
		160				184																					198																			0.15
