十字环联轴器螺钉夹紧型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 主体	材质 / 间隔环	表面处理	附件	使用温度	类型
JT-NVPSQ	铝合金	POM	本色阳极氧化	内六角紧定螺钉	-20℃~80℃	螺钉固定型
JT-NVPDQ	铝合金	POM	本色阳极氧化	内六角圆柱头螺钉	-20℃~80℃	螺钉夹紧型

特点
中间十字滑块联接具有耐油和电气绝缘；
容许径向、角向偏差大；
构造简单，组装方便。

径向、轴向、偏角如果同时出现多种偏差时，则各种偏差值为容许值的1/2；
两端键槽的角度不固定，夹角存在偏差，无法指定成固定角度，3D图只做参考，若有角度需求，请联系工程师对接处理；

选型参数

选型表

型号		d-e
代码	D	d-e
螺钉固定型 JT-NVPSQ	16	d	3	4	5	6	6.35	7	8
	16	e	3 4 5 6 6.35 7 8	4 5 6 6.35 7 8	5 6 6.35 7 8	6 6.35 7 8	6.35 7 8	7 8	8
	20	d	4	5	6	6.35	7	8	9	9.525	10
	20	e	4 5 6 6.35 7 8 9 9.525 10	5 6 6.35 7 8 9 9.525 10	6 6.35 7 8 9 9.525 10	6.35 7 8 9 9.525 10	7 8 9 9.525 10	8 9 9.525 10	9 9.525 10	9.525 10	10
	25	d	5	6	6.35	7	8	9	9.525	10	11	12
	25	e	5 6 6.35 7 8 9 9.525 10 11 12	6 6.35 7 8 9 9.525 10 11 12	6.35 7 8 9 9.525 10 11 12	7 8 9 9.525 10 11 12	8 9 9.525 10 11 12	9 9.525 10 11 12	9.525 10 11 12	10 11 12	11 12	12
	32	d	6	6.35	7	8	9	9.525	10	11	12	12.7	13	14	15	16
	32	e	6 6.35 7 8 9 9.525 10 11 12 12.7 13 14 15 16	6.35 7 8 9 9.525 10 11 12 12.7 13 14 15 16	7 8 9 9.525 10 11 12 12.7 13 14 15 16	8 9 9.525 10 11 12 12.7 13 14 15 16	9 9.525 10 11 12 12.7 13 14 15 16	9.525 10 11 12 12.7 13 14 15 16	10 11 12 12.7 13 14 15 16	11 12 12.7 13 14 15 16	12 12.7 13 14 15 16	12.7 13 14 15 16	13 14 15 16	14 15 16	15 16	16
	40	d	8	9	9.525	10	11	12	12.7	13	14	15	16	17	18	19
	40	e	8 9 9.525 10 11 12 12.7 13 14 15 16 17 18 19	9 9.525 10 11 12 12.7 13 14 15 16 17 18 19	9.525 10 11 12 12.7 13 14 15 16 17 18 19	10 11 12 12.7 13 14 15 16 17 18 19	11 12 12.7 13 14 15 16 17 18 19	12 12.7 13 14 15 16 17 18 19	12.7 13 14 15 16 17 18 19	13 14 15 16 17 18 19	14 15 16 17 18 19	15 16 17 18 19	16 17 18 19	17 18 19	18 19	19
	50	d	10	11	12	12.7	13	14	15	16	17	18	19	20
	50	e	10 11 12 12.7 13 14 15 16 17 18 19 20	11 12 12.7 13 14 15 16 17 18 19 20	12 12.7 13 14 15 16 17 18 19 20	12.7 13 14 15 16 17 18 19 20	13 14 15 16 17 18 19 20	14 15 16 17 18 19 20	15 16 17 18 19 20	16 17 18 19 20	17 18 19 20	18 19 20	19 20	20
	63	d	12	12.7	13	14	15	16	17	18	19	20	22	24	25
	63	e	12 12.7 13 14 15 16 17 18 19 20 22 24 25	12.7 13 14 15 16 17 18 19 20 22 24 25	13 14 15 16 17 18 19 20 22 24 25	14 15 16 17 18 19 20 22 24 25	15 16 17 18 19 20 22 24 25	16 17 18 19 20 22 24 25	17 18 19 20 22 24 25	18 19 20 22 24 25	19 20 22 24 25	20 22 24 25	22 24 25	24 25	25
螺钉夹紧型 JT-NVPDQ	16	d	3	4	5	6
	16	e	3 4 5 6	4 5 6	5 6	6
	20	d	4	5	6	6.35	7	8
	20	e	4 5 6 6.35 7 8	5 6 6.35 7 8	6 6.35 7 8	6.35 7 8	7 8	8
	25	d	5	6	6.35	7	8	9	9.525	10
	25	e	5 6 6.35 7 8 9 9.525 10	6 6.35 7 8 9 9.525 10	6.35 7 8 9 9.525 10	7 8 9 9.525 10	8 9 9.525 10	9 9.525 10	9.525 10	10
	32	d	6	6.35	7	8	9	9.525	10	11	12	12.7	13	14
	32	e	6 6.35 7 8 9 9.525 10 11 12 12.7 13 14	6.35 7 8 9 9.525 10 11 12 12.7 13 14	7 8 9 9.525 10 11 12 12.7 13 14	8 9 9.525 10 11 12 12.7 13 14	9 9.525 10 11 12 12.7 13 14	9.525 10 11 12 12.7 13 14	10 11 12 12.7 13 14	11 12 12.7 13 14	12 12.7 13 14	12.7 13 14	13 14	14
	40	d	8	9	9.525	10	11	12	12.7	13	14	15	16
	40	e	8 9 9.525 10 11 12 12.7 13 14 15 16	9 9.525 10 11 12 12.7 13 14 15 16	9.525 10 11 12 12.7 13 14 15 16	10 11 12 12.7 13 14 15 16	11 12 12.7 13 14 15 16	12 12.7 13 14 15 16	12.7 13 14 15 16	13 14 15 16	14 15 16	15 16	16
	50	d	10	11	12	12.7	13	14	15	16	17	18	19	20
	50	e	10 11 12 12.7 13 14 15 16 17 18 19 20	11 12 12.7 13 14 15 16 17 18 19 20	12 12.7 13 14 15 16 17 18 19 20	12.7 13 14 15 16 17 18 19 20	13 14 15 16 17 18 19 20	14 15 16 17 18 19 20	15 16 17 18 19 20	16 17 18 19 20	17 18 19 20	18 19 20	19 20	20
	63	d	12	12.7	13	14	15	16	17	18	19	20	22	24	25
	63	e	12 12.7 13 14 15 16 17 18 19 20 22 24 25	12.7 13 14 15 16 17 18 19 20 22 24 25	13 14 15 16 17 18 19 20 22 24 25	14 15 16 17 18 19 20 22 24 25	15 16 17 18 19 20 22 24 25	16 17 18 19 20 22 24 25	17 18 19 20 22 24 25	18 19 20 22 24 25	19 20 22 24 25	20 22 24 25	22 24 25	24 25	25

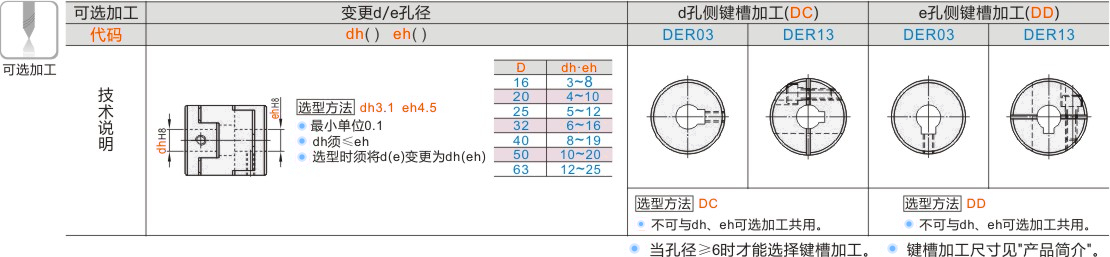

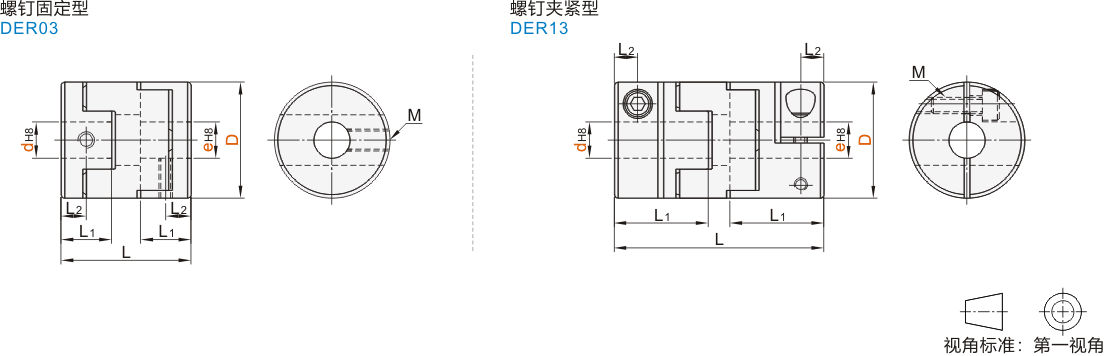

尺寸性能表

型号		L	L1	L2	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	最大扭矩 (N·m)	最高转速 (r/min)	惯性力矩 (kg·m²)	静态扭转刚性 (N·m/rad)	容许安装偏差			重量(g)
代码	D	L	L1	L2	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	最大扭矩 (N·m)	最高转速 (r/min)	惯性力矩 (kg·m²)	静态扭转刚性 (N·m/rad)	径向(mm)	角向(°)	轴向(mm)	重量(g)
螺钉固定型 JT-NVPSQ	16	18	7	3.5	M3	0.7	0.7	1.4	9000	3.0×10⁻⁷	29	1.0	3	0.1	6
	20	23	9	4.5	M4	1.7	1.6	3.2	8000	9.0×10⁻⁷	58	1.4		0.1	11
	25	28	11	5.5	M5	4	3	6	6000	2.8×10⁻⁶	125	1.9		0.2	22
	32	33	13	6.5	M5	7	5.5	11	5000	8.9×10⁻⁶	260	2.4		0.2	40
	40	33	14	7	M6	10	9	18	4000	2.1×10⁻⁵	505	2.8		0.3	70
	50	38	17	8.5	M8	15	19	38	3000	6.0×10⁻⁵	780	3.3			144
	63	47	21	10.5	M10	30	33	66	2500	2.1×10⁻⁴	1200	3.8			318
螺钉夹紧型 JT-NVPDQ	16	30	13	3	M2.5	0.7	0.7	1.4	9000	5.0×10⁻⁷	29	1.0		0.1	11
	20	33	14	3	M2.5	0.7	1.6	3.2	8000	1.4×10⁻⁶	58	1.4		0.1	19
	25	39	17	3.8	M3	1.5	3	6	6000	4.1×10⁻⁶	125	1.9		0.2	36
	32	45	19	4.5	M4	3.4	5.5	11	5000	1.2×10⁻⁵	260	2.4		0.2	65
	40	50	23	7	M5	7	9	18	4000	3.8×10⁻⁵	505	2.8		0.3	128
	50	58	27	8	M6	14	19	38	3000	1.0×10⁻⁴	780	3.3			206
	63	71	33	10	M8	30	33	66	2500	3.5×10⁻⁴	1200	3.8			454

惯性力矩和重量按最大孔径计算。
