双排链轮 50/60系列

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	系列	ISO链号	材质	热处理	表面处理	类型
JT-KISQD	50系列	10A-2	S45C	齿顶高频	发黑	标准型
JT-KISQU	50系列	10A-2	SUS304	—	—	标准型
JT-KIOQD	60系列	12A-2	S45C	齿顶高频	发黑	标准型
JT-KIOQU	60系列	12A-2	SUS304	—	—	标准型

50系列(10A-2)链轮链条请勿与10B-2系列链轮链条配合！
60系列(12A-2)链轮链条请勿与12B-2系列链轮链条配合！
未注尺寸公差标准按照：GB/T 1243-2024

齿顶与键槽中心偏移量为±0.5。
工艺问题，无法保证多个产品齿顶与键槽一致重合。

键槽/螺孔尺寸

选型参数

50系列

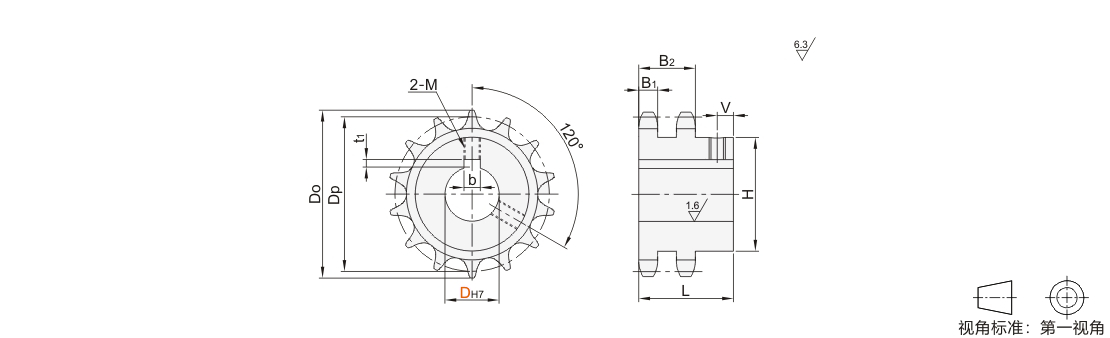

型号				轴孔径	外径	分度圆直径	轮毂		V	B1	B2
代码	系列	排数	齿数	DH7	Do	Dp	H	L	V	B1	B2
JT-KISQD JT-KISQU	50	2	10	15 16	58	51.37	35	40	6	8.4	26.5
			11	15 16 18 20	64	56.35	40
			12	15 16 18 20 22	69	61.34	42
			13	15 16 18 20 22 25	74	66.33	49
			14		79	71.34	54
			15		84	76.35	59
			16	15 16 18 20 22 25 30	89	81.37	64	45	8
			17	16 18 20 22 25 30 32	94	86.39	68
			18	16 18 20 22 25 30 32 35	100	91.42	74
			20	18 20 22 25 30 32 35 40	110	101.48	84
			21		115	106.51	89
			24		130	121.62	105	50	10
			25	18 20 22 25 30 32 35 40 45	135	126.66	105	50	10

60系列

“键槽尺寸可选加工”见链轮/链条产品简介。
