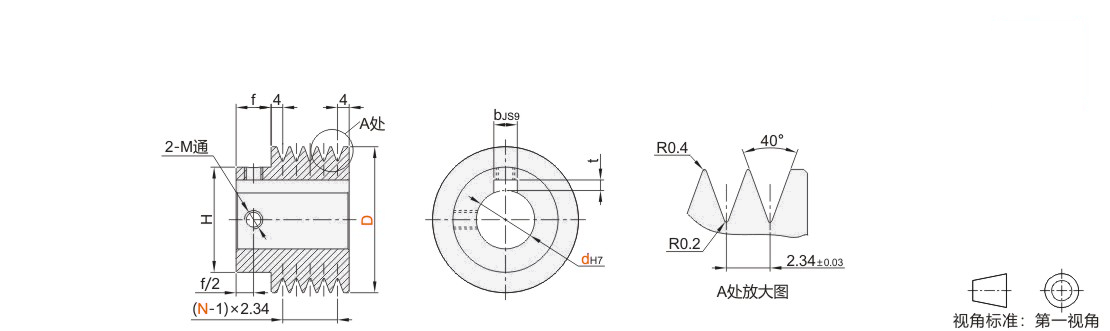

多楔带轮 PJ槽键槽型

图片仅供参考

多楔带轮 PJ槽键槽型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	槽型	槽距	材质	表面处理	类型
JT-NTVSD	PJ	2.34 ±0.03	S45C	发黑	键槽型
JT-NTVSU	PJ	2.34 ±0.03	S45C	无电解镀镍	键槽型
JT-NTVSQ	PJ	2.34 ±0.03	A6061	本色阳极氧化	键槽型
JT-NTVSF	PJ	2.34 ±0.03	A6061	黑色阳极氧化	键槽型

选型参数

选型表

型号		槽数N	孔径dH7 最小单位1	H	f
代码	有效直径D	槽数N	孔径dH7 最小单位1	H	f
JT-NTVSD JT-NTVSU JT-NTVSQ JT-NTVSF	20	4 5 6 7 8 9 10 11 12	8	18	10
	22.4			18	10
	25			20	12
	28			20	12
	31.5		8 10~12	24	14
	33.5		8 10~12	24
	35.5		8 10~14	28
	37.5		8 10~14	28
	40		8 10~13	33
	42.5		8 10~19	34
	42.5		8 10~19	34		45	8 10~21	36
	47.5		8 10~22	37
	50		8 10~23	40
	53		8 10~27	42
	56		8 10~30	45
	60		8 10~32	48
	63		8 10~32	48
	71		10~35	52
	75		10~37	55
	80		15~40	60
	90
	95
	100		15~42	62

键槽尺寸表

孔径dH7	键槽		M
孔径dH7	bJS9	t	M
8 10	3	1.4	4
11 12	4	1.8	5
13~17	5	2.3	6
18~22	6	2.8
18~22	6	2.8		23~30	8	3.3	8
31~38	10
39~42	12
