还有0项未选择重置

选择代码

代码参数

公差选择

壁厚

材质

硬度

表面处理

选型参数

外径D(mm) *

内径P(mm) *

2.2~29/0.01

安装部长度L(mm) *

3~57/0.1

图片仅供参考

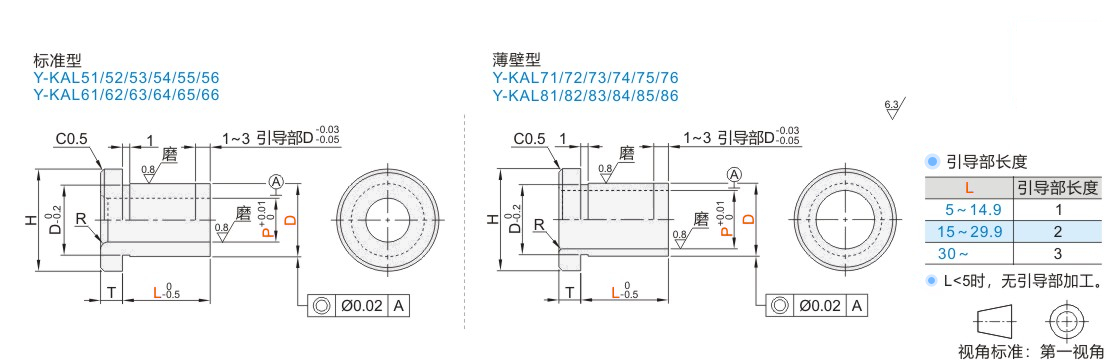

带肩薄壁圆衬套

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质	硬度	表面处理	类型
JT-ROBIOD	标准型 / Dp6	SUS304	—	—	L尺寸指定型
JT-ROBIXD	标准型 / Dm6	SUS304	—	—	L尺寸指定型
JT-ROBILD	薄壁型 / Dp6	SUS304	—	—	L尺寸指定型
JT-ROBIMD	薄壁型 / Dm6	SUS304	—	—	L尺寸指定型
JT-ROBIOU	标准型 / Dp6	SUS304	镀层硬度800HV~	镀黑铬,镀层厚度3~5μm	L尺寸指定型
JT-ROBIXU	标准型 / Dm6	SUS304	镀层硬度800HV~	镀黑铬,镀层厚度3~5μm	L尺寸指定型
JT-ROBILU	薄壁型 / Dp6	SUS304	镀层硬度800HV~	镀黑铬,镀层厚度3~5μm	L尺寸指定型
JT-ROBIMU	薄壁型 / Dm6	SUS304	镀层硬度800HV~	镀黑铬,镀层厚度3~5μm	L尺寸指定型
JT-ROBIOQ	标准型 / Dp6	SUS304	镀层硬度850HV~	镀硬铬,镀层厚度5~8μm	L尺寸指定型
JT-ROBIXQ	标准型 / Dm6	SUS304	镀层硬度850HV~	镀硬铬,镀层厚度5~8μm	L尺寸指定型
JT-ROBILQ	薄壁型 / Dp6	SUS304	镀层硬度850HV~	镀硬铬,镀层厚度5~8μm	L尺寸指定型
JT-ROBIMQ	薄壁型 / Dm6	SUS304	镀层硬度850HV~	镀硬铬,镀层厚度5~8μm	L尺寸指定型
JT-ROBIOF	标准型 / Dp6	SUS440C	淬火硬度48~53HRC	—	L尺寸指定型
JT-ROBIXF	标准型 / Dm6	SUS440C	淬火硬度48~53HRC	—	L尺寸指定型
JT-ROBILF	薄壁型 / Dp6	SUS440C	淬火硬度48~53HRC	—	L尺寸指定型
JT-ROBIMF	薄壁型 / Dm6	SUS440C	淬火硬度48~53HRC	—	L尺寸指定型
JT-ROBIOO	标准型 / Dp6	SUS440C	淬火硬度48~53HRC,镀层硬度800HV~	镀黑铬,镀层厚度3~5μm	L尺寸指定型
JT-ROBIXO	标准型 / Dm6	SUS440C	淬火硬度48~53HRC,镀层硬度800HV~	镀黑铬,镀层厚度3~5μm	L尺寸指定型
JT-ROBILO	薄壁型 / Dp6	SUS440C	淬火硬度48~53HRC,镀层硬度800HV~	镀黑铬,镀层厚度3~5μm	L尺寸指定型
JT-ROBIMO	薄壁型 / Dm6	SUS440C	淬火硬度48~53HRC,镀层硬度800HV~	镀黑铬,镀层厚度3~5μm	L尺寸指定型
JT-ROBIOX	标准型 / Dp6	SUS440C	淬火硬度48~53HRC,镀层硬度850HV~	镀硬铬,镀层厚度5~8μm	L尺寸指定型
JT-ROBIXX	标准型 / Dm6	SUS440C	淬火硬度48~53HRC,镀层硬度850HV~	镀硬铬,镀层厚度5~8μm	L尺寸指定型
JT-ROBILX	薄壁型 / Dp6	SUS440C	淬火硬度48~53HRC,镀层硬度850HV~	镀硬铬,镀层厚度5~8μm	L尺寸指定型
JT-ROBIMX	薄壁型 / Dm6	SUS440C	淬火硬度48~53HRC,镀层硬度850HV~	镀硬铬,镀层厚度5~8μm	L尺寸指定型

选型参数

选型表

型号		D公差		最小单位0.01	最小单位0.1	R	H	T
代码	D	p6	m6	P	L	R	H	T
标准型 Dp6 JT-ROBIOD JT-ROBIOU JT-ROBIOQ JT-ROBIOF JT-ROBIOO JT-ROBIOX Dm6 JT-ROBIXD JT-ROBIXU JT-ROBIXQ JT-ROBIXF JT-ROBIXO JT-ROBIXX	5	+0.020 +0.012	+0.012 +0.004	2.20~2.50	3.0~5.5	0.8	9	2.5
	5	+0.020 +0.012	+0.012 +0.004	2.20~2.50	3.0~5.5		9		7	+0.024 +0.015	+0.015 +0.006	2.20~3.50	3.0~8.0	11
	8	3.00~4.50	3.0~12.0	1	12		3
	10	4.00~6.50	3.0~17.0	1	14		3
	12	+0.029 +0.018	3.0~17.0	+0.018 +0.007	6.00~8.50	2	16	4
	15		8.00~10.50		10.0~37.0		19
	18		10.00~12.50				22
	20	+0.035 +0.022	+0.021 +0.008	12.00~13.50			26	5
	22			12.00~13.50			26
	25			13.00~15.50			30
	26			15.00~16.50			30
	30			16.00~20.50	12.0~57.0	3	35	6
	35	+0.042 +0.026	+0.025 +0.009	20.00~25.00	12.0~57.0	3	40	6
	薄壁型 Dp6 JT-ROBILD JT-ROBILU JT-ROBILQ JT-ROBILF JT-ROBILO JT-ROBILX Dm6 JT-ROBIMD JT-ROBIMU JT-ROBIMQ JT-ROBIMF JT-ROBIMO JT-ROBIMX	5	+0.020 +0.012	+0.012 +0.004	2.20~3.00	3.0~5.0	0.5以下	9	2.5
6		3.00~4.00	+0.020 +0.012	+0.012 +0.004	3.0~5.5		0.5以下	9
7		+0.024 +0.015	+0.015 +0.006	3.51~5.00	3.0~8.0	0.5	11
8				4.51~6.00	3.0~12.0		12	3
9				4.51~6.50	3.0~12.0		13.5
10				6.51~8.00	3.0~17.0		14
11		+0.029 +0.018	+0.018 +0.007	8.00~9.00			15
12				8.51~9.00			16	4
13				8.51~10.00	10.0~37.0		17
14				9.00~11.00			18
15				10.51~12.00			19
17				10.51~13.00		1	21	5
18				12.51~14.00			22
19		+0.035 +0.022	+0.021 +0.008	12.51~14.00	5.0~35.0		24
20				13.51~15.00	10.0~37.0		26
21				13.51~15.00	5.0~35.0
22				13.51~17.00	10.0~37.0
25				15.51~19.00			30
26				16.51~20.00			30
30				20.51~24.00		1.5	35	6
31		+0.042 +0.026	+0.025 +0.009	20.51~24.00	5.0~35.0		36
35		+0.042 +0.026	+0.025 +0.009	25.01~29.00	12.0~52.0		40

P≤3.59时，L+T≤P×2.5；P≥3.60时，L+T≤P×3.0。
