方形丝杠支座组件窄孔距安装型固定侧

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / ①③⑦	材质 / ⑥	表面处理 / ①③⑥⑦	类型
JT-IVXXF	S45C	SUJ2	发黑	窄孔距安装型 ● 固定测
JT-IVNXF	S45C	SUJ2	无电解镀镍	窄孔距安装型 ● 固定测

①②③④⑤为一体，请勿拆解，否则将影响精度。
轴承已经封入适量锂皂基抗极压润滑脂。
使用经预压调整后的JIS 5级的角接触球轴承，最适用于高精度、
高速旋转用途。
⑤的螺栓头部伸出外罩2mm左右。

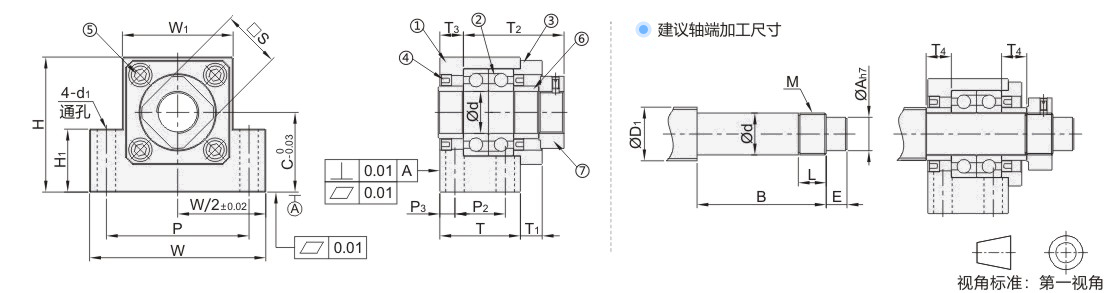

选型参数

选型表

型号		Ød	T	T1	T2	T3	W	H	C	W1	H1	P	P2	P3	Ød1	S	油封适用轴径	建议轴端加工尺寸
代码	规格																	搭配丝杠轴径	轴端部外径		轴端部加工尺寸			公称螺纹		间隔环长度
代码	规格																	ØD1	Ød		ØA	B	E	M	L	T4
发黑 JT-IVXXF 无电解镀镍 JT-IVNXF	10S	10	25	4	29.5	5	60	39	22	34	21	46	13	6	6.6	16	12	12/14/15	10	-0.005 -0.012	8	36	15	M10×1.0	11	5.5
	10	10						39	22	34	21					16	14	12/14/15	10	-0.005 -0.012	8			M10×1.0
	12	12						43	25	35	24					19	15	14/15/16	12	-0.005 -0.012	10			M12×1.0
	15	15	27	6	36	6	70	48	28	40	27	54	15			22	20	18/20	15	-0.005 -0.014	12	49	20	M15×1.0	13	10

暂未上传文档资料

方形丝杠支座组件 窄孔距安装型 固定侧
