精密锁紧螺母轴向锁紧型

图片仅供参考

精密锁紧螺母轴向锁紧型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	热处理	表面处理	类型
JT-XOLLD	S45C	28~32HRC	发黑	轴向锁紧型

特点：该产品锁紧方式为轴向锁定，适用于装配工作的特殊环境限制。
本产品自带螺钉。

螺纹精度：ISO 4H
端面偏摆：0.005

选型参数

选型表

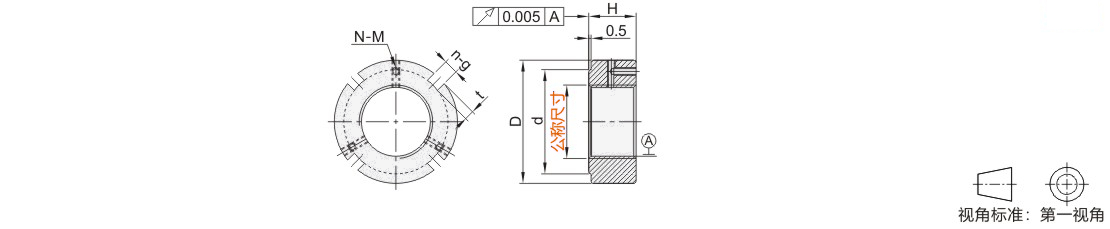

型号		螺距	D	H	d	t	n-g	N-M	扭紧力矩 (N·M)
代码	公称尺寸	螺距	D	H	d	t	n-g	N-M	扭紧力矩 (N·M)
JT-XOLLD	M12	1.0	30	14	25	2	4-4	2-M4	3.5
	M12	1.25
	M14	1.5
	M15	1.0
	M16	1.5
	M17	1.0	32	16	27
	M18	1.5	32		27
	M20	1.0	38		33		4-5	3-M4	4.5
	M20	1.5
	M22
	M24			18
	M25								3.5
	M27		40		35				3.5
	M30		45		40				4.5
	M33		50		45				4.5
	M35		52		46	2.5	4-6	3-M6	8
	M36		52		46
	M39		58	20	52
	M40		58		52
	M42		62		56
	M45		65		59
	M48		70		64
	M50
	M50	2.0
	M52	1.5	73	22	66	3	4-8
	M55	2.0	75		68
	M56		75		68
	M60		80		73
	M64		85		78
	M65		85		78
	M68		92	24	84	3.5		3-M8	18
	M70		92		84
	M72		94		86
	M75		98		90
	M76		98		90
	M80		105		96
	M85		110		102
	M90		120	26	108	4	4-10
	M95		125		113
	M100		130		118
	M105		140	28	125	5	4-12	3-M10	35
	M110		145		132
	M115		150		137
	M120		155	30	142
	M125		160		147
	M130		165		152
	M135		175	32	160	6	4-14	3-M12	60
	M140		178		165
	M145		190		175
	M150		195		180
	M155	3.0	200	34	180	7	4-16
	M160		210		190
	M165		210		190
	M170		220		200
	M180		230	36	205	8	4-18
	M190		240	36	215
	M200		250	38	225
	M210	4.0	260		240
	M220	3.0	270		250
	M220	4.0	270		250
	M240	4.0	290	40	268	9	4-20
	M260	3.0	310		288	10	4-22	3-M14	100
	M260	4.0	310		288		4-22
	M280		330		308		6-22
M300	350		42	325	11	6-24
