滚柱式直线导轨滑块法兰型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	精度等级	滑块固定方式	滑块数量	滑轨固定方式	材质 / 滑轨	材质 / 滑块	类型
JT-HMASD	高级	上锁式	单滑块	上锁式	S55C	SNCM220	组件
JT-HMASQ	高级	上锁式	双滑块	上锁式	S55C	SNCM220	组件
JT-HMASO	精密级	上锁式	单滑块	上锁式	S55C	SNCM220	组件
JT-HMASX	精密级	上锁式	双滑块	上锁式	S55C	SNCM220	组件

静态容许力矩，MR/MP/MY的数值请参考下表。

选型参数

选型表

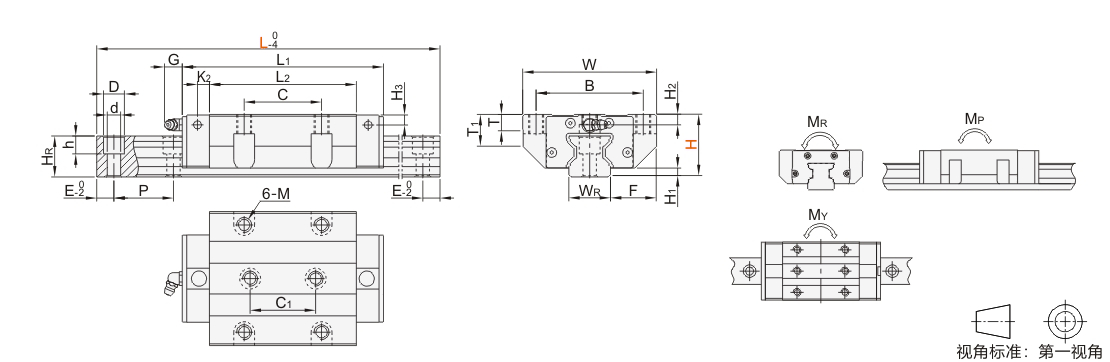

型号		L	H1	F	滑块尺寸
代码	H	L	H1	F	W	B	C	C1	L1	L2	K2	G	M	T	T1
JT-HMASD JT-HMASQ JT-HMASO JT-HMASX	36	134~973	4.8	23.5	70	57	45	40	97.5	65.5	6.6	12	M8	9.5	20.2
	42	176~1295	6	31	90	72	52	44	112.4	75.9	8		M10	10	21.6
	48	176~1295	6.5	33	100	82	62	52	125.3	82.3	8		M10	12	27.5
	60	180~1702	8	37.5	120	100	80	60	154.2	106.5	10	13.5	M12	14.5	35.5
	70	206~1945	10	43.5	140	116	95	70	185.4	129.5	12	13.5	M14	17.5	41

L尺寸的最小值由滑块长度与滑块数量而定。每个规格滑轨长度L最大可做到4000mm/条。

滑块尺寸		滑轨尺寸							基本额定负载(KN)		静态容许力矩(KN-m)			重量
H2	H3	WR	HR	D	h	d	P	固定螺钉	C(动)	Co(静)	MR	MP	MY	滑块(kg)	滑轨(kg/m)
6	6	23	23.5	11	9	7	30	M6 ×20	29.6	63.8	0.73	0.65	0.65	0.75	3.5
7	7	28	27.5	14	12	9	40	M8×25	42.8	91.9	1.27	1.09	1.09	1.4	5
8	8	34	30.5	14	12	9	40	M8×25	57.9	123.5	2.09	1.59	1.59	1.95	7
10	10	45	37	20	17	14	52.5	M12×35	92.8	193.8	4.4	3.28	3.28	3.9	11.2
11	11	53	43	23	20	16	60	M14×45	132.8	270	7.33	5.49	5.49	6	15.6

N(安装孔数)/E(钉中心孔至端面距离)

H	L	N	E	H	L	N	E	H	L	N	E
H	最小单位1	(安装孔数)	E	H	最小单位1	(安装孔数)	E	H	最小单位1	(安装孔数)	E
36	134 ~163	5	E=[L-(N-1)×P]/2	42	616 ~655	16	E=[L-(N-1)×P]/2	48	1056~1095	27	E=[L-(N-1)×P]/2
	164 ~193	6			656 ~695	17			1096~1135	28
	194 ~223	7			696 ~735	18			1136~1175	29
	224 ~253	8			736 ~775	19			1176~1215	30
	254 ~283	9			776 ~815	20			1216~1255	31
	284 ~313	10			816 ~855	21			1256~1295	32
	314 ~343	11			856 ~895	22		60	180~232	4
	344 ~373	12			896 ~935	23			233~284	5
	374 ~403	13			936 ~975	24			285~337	6
	404 ~433	14			976~1015	25			338~389	7
	434 ~463	15			1016~1055	26			390~442	8
	464 ~493	16			1056~1095	27			443~494	9
	494 ~523	17			1096~1135	28			495~547	10
	524 ~553	18			1136~1175	29			548~599	11
	554 ~583	19			1176~1215	30			600~652	12
	584 ~613	20			1216~1255	31			653~704	13
	614 ~643	21			1256~1295	32			705~757	14
	644 ~673	22		48	176~215	5			758~809	15
	674 ~703	23			216~255	6			810~862	16
	704 ~733	24			256~295	7			863~914	17
	734 ~763	25			296~335	8			915~967	18
	764 ~793	26			336~375	9			968~1019	19
	794 ~823	27			376~415	10			1020~1072	20
	824 ~853	28			416~455	11			1073~1124	21
	854 ~883	29			456~495	12			1125~1177	22
	884 ~913	30			496~535	13			1178~1229	23
	914~943	31			536~575	14			1230~1282	24
	944~973	32			576~615	15			1283~1334	25
42	176~215	5			616~655	16			1335~1387	26
	216~255	6			656~695	17			1388~1439	27
	256~295	7			696~735	18			1440~1492	28
	296~335	8			736~775	19			1493~1544	29
	336 ~375	9			776~815	20			1545~1597	30
	376 ~415	10			816~855	21			1598~1649	31
	416 ~455	11			856~895	22			1650~1702	32
	456 ~495	12			896~935	23		70	206~265	4
	496 ~535	13			936~975	24			266~325	5
	536 ~575	14			976~1015	25			326~385	6
	576 ~615	15			1016~1055	26		/

N(安装孔数)/E(钉中心孔至端面距离)

H	L 最小单位1	N (安装孔数)	E
70	386~445	7	E=[L-(N-1)×P]/2
	446~505	8
	506~565	9
	566~625	10
	626~685	11
	686~745	12
	746~805	13
	806~865	14
	866~925	15
	926~985	16
	986~1045	17
	1046~1105	18
	1106~1165	19
	1166~1225	20
	1226~1285	21
	1286~1345	22
	1346~1405	23
	1406~1465	24
	1466~1525	25
	1526~1585	26
	1586~1645	27
	1646~1705	28
	1706~1765	29
	1766~1825	30
	1826~1885	31
	1886~1945	32

P：螺钉孔间距离

E：螺钉中心孔至端面距离

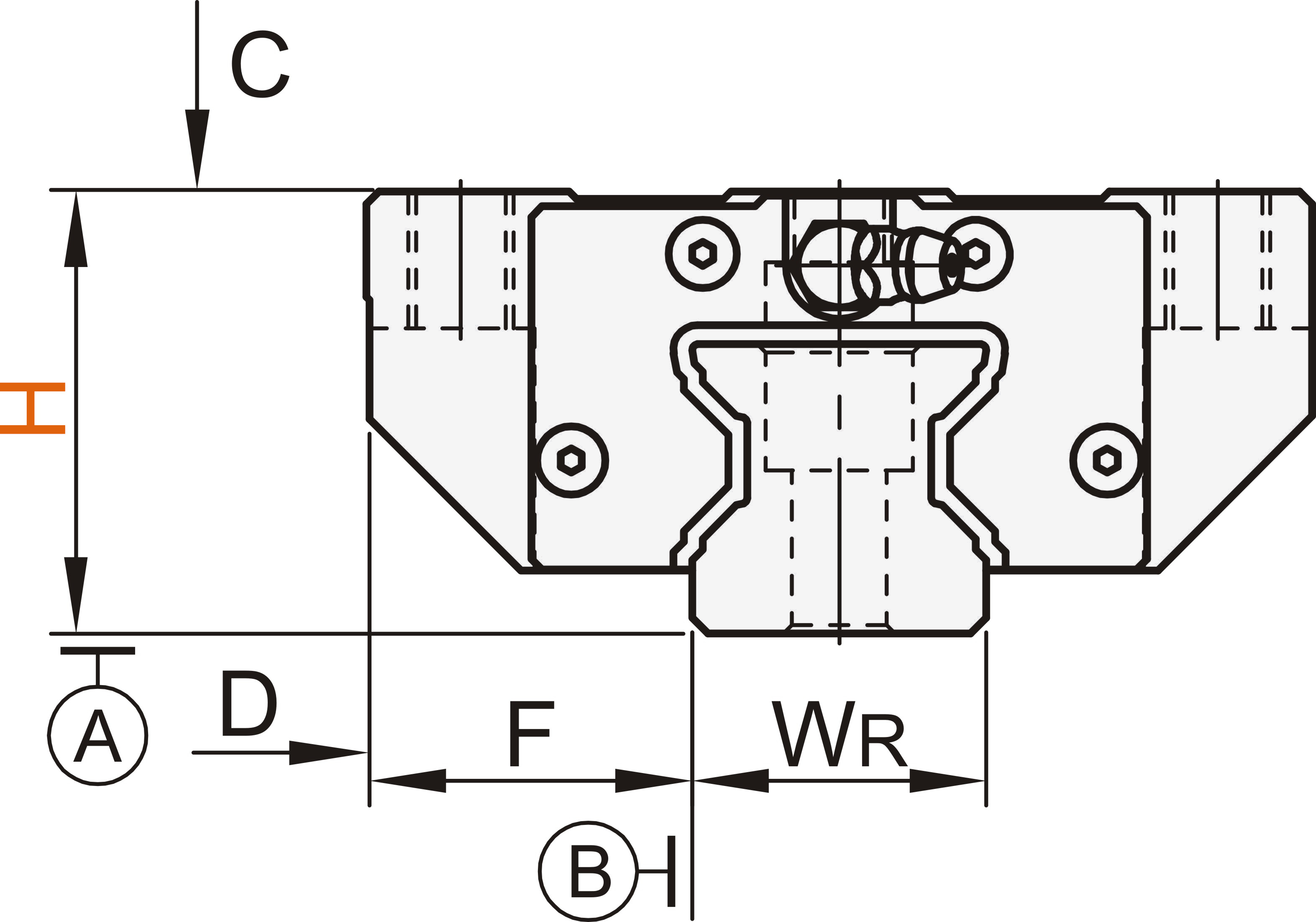

精度基准

尺寸精度		高级					精密级
尺寸精度		36	42	48	60	70	36	42	48	60	70
单滑块	高度H的容许尺寸误差	±0.04	±0.04	±0.04	±0.05	±0.05	0 -0.04	0 -0.04	0 -0.04	0 -0.05	0 -0.05
单滑块	宽度F的容许尺寸误差	±0.04	±0.04	±0.04	±0.05	±0.05	0 -0.04	0 -0.04	0 -0.04	0 -0.05	0 -0.05
双滑块	高度H的相互误差	0.015	0.015	0.015	0.015	0.015	0.007	0.007	0.007	0.007	0.007
双滑块	宽度F的相互误差	0.015	0.015	0.015	0.02	0.02	0.007	0.007	0.007	0.01	0.01
滑块C面对滑轨A面的行走平行度		详情请在怡合达网站搜索查看
滑块D面对滑轨B面的行走平行度		详情请在怡合达网站搜索查看
