27系列内置凹形滑轨

图片仅供参考

27系列内置凹形滑轨

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	颜色	类型
JT-HNVXD	A6061	硬质阳极氧化	银色	长方形滑轨 ● 标准型
JT-HNVXU	A6061	硬质阳极氧化	黑色	长方形滑轨 ● 防反射型
JT-HNVXQ	工程塑料	—	—	长方形滑块

特点：
● 自重轻；
● 多种滑块选项；
● 免维护，干运行；
● 耐腐蚀；
● 低磨损，低摩擦系数；
● 滑轨银色或黑色涂层。
典型应用领域：
● 农业；
● 医疗；
● 车辆工程；
● 建筑；
● 包装。

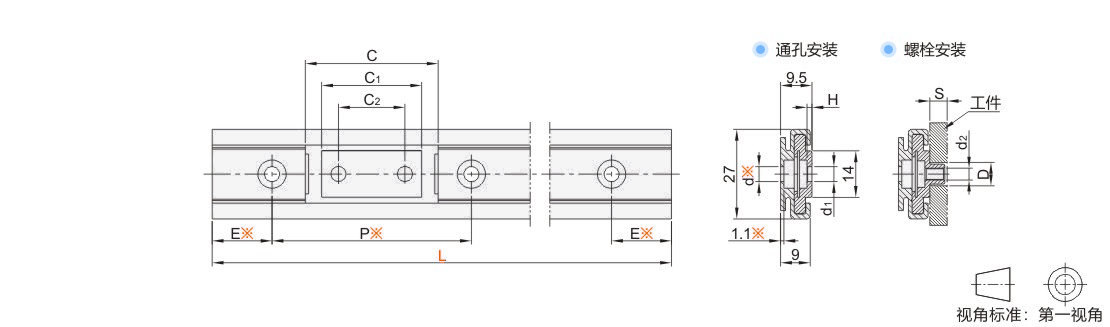

选择标准型（N无安装孔）时，无带※尺寸。

选型参数

长方形滑轨

型号						安装孔								P								d							静态载荷 (N)								参考重量 (kg/m)
代码					L	安装孔								P								d							静态载荷 (N)								参考重量 (kg/m)
JT-HNVXD					100～3000 (最小单位1)	N(无安装孔)								—								—							500								0.29
JT-HNVXD						Y(带安装孔)								60								4.5
JT-HNVXU						Y(带安装孔)								60								4.5

长方形滑块

型号					功能(标配)																							C		C1		C2		D	d2		d1	H		S		静态载荷 (N)			参考重量 (kg/pcs)
代码			规格		单滑块			双滑块		通孔		螺栓			带螺纹		预紧型		全塑轴承			夹具式		注塑式		耐高温		C		C1		C2		D	d2		d1	H		S		静态载荷 (N)			参考重量 (kg/pcs)
JT-HNVXQ			KD		●					●												●						40		30		20		—	—		4.5	1.2		—		500			0.011
			KE		●					●														●				34
			KF		●					●							●					●						40
			KG		●					●												●				●
			KH		●							●										●												6.5	M4		—	—		5					0.013
			KI		●							●												●				34
			KJ		●							●					●					●						40
			KK		●							●										●				●		40
			KL		●					●							●		●									60		60				—	—		4.5	0.7		—					0.009
			KM		●										●		●		●									60		60				6.5	M4		—	—		5					0.012
			KN					●		●														●				80		76		60		—	—		4.5	1.2		—					0.025
			KO					●				●												●				80		76		60		6.5	M4		—	—		5					0.025

N(安装孔数)/E(螺钉中心孔至端面距离）

P	L	N(安装孔数)	E		P	L	N(安装孔数)	E
60	100～159	2	E=[L-(N-1)×60]/2		60	1600～1659	27	E=[L-(N-1)×60]/2
	160～219	3				1660～1719	28
	220～279	4				1720～1779	29
	280～339	5				1780～1839	30
	340～399	6				1840～1899	31
	400～459	7				1900～1959	32
	460～519	8				1960～2019	33
	520～579	9				2020～2079	34
	580～639	10				2080～2139	35
	640～699	11				2140～2199	36
	700～759	12				2200～2259	37
	760～819	13				2260～2319	38
	820～879	14				2320～2379	39
	880～939	15				2380～2439	40
	940～999	16				2440～2499	41
	1000～1059	17				2500～2559	42
	/					2560～2619	43
						2620～2679	44
						2680～2739	45
						2740～2799	46
						2800～2859	47
						2860～2919	48
						2920～2979	49
						2980～3000	50
