滚珠丝杠螺帽支架圆孔开口型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	代码分类	材质	表面处理	类型
JT-IAASD	高度选择型	S45C	发黑	专用型
JT-IAASQ	高度指定型	S45C	发黑	专用型
JT-IAASU	高度选择型	S45C	无电解镀镍	专用型
JT-IAASF	高度指定型	S45C	无电解镀镍	专用型
JT-IAASX	高度选择型	A6061	喷细砂本色阳极氧化	专用型
JT-IAASL	高度指定型	A6061	喷细砂本色阳极氧化	专用型

选型参数

选型表

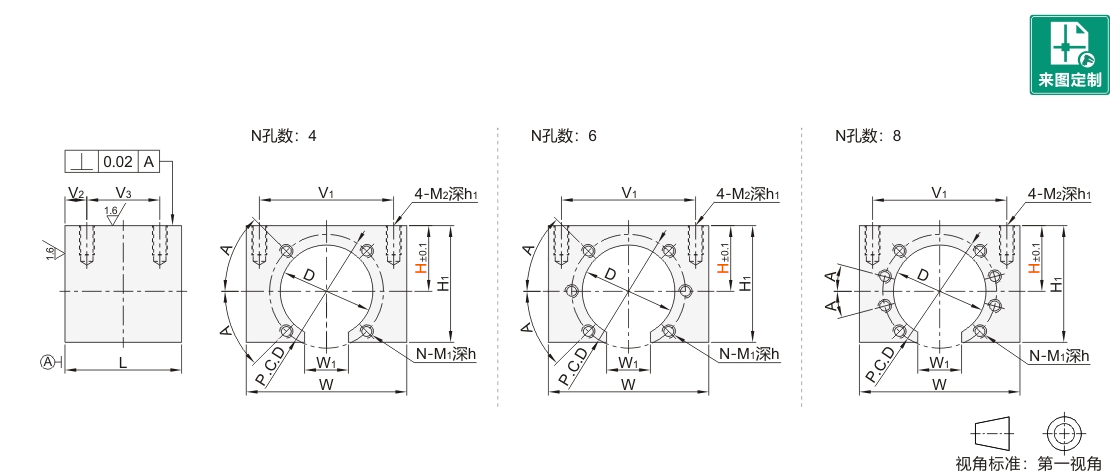

型号		H		W	H1	P.C.D	A	N 孔数	M1 ×h	D	V1	W1	L	V2	V3	M2 ×h1	适用滚珠丝杠(C7)(C10)
代码	规格	高度选择型	高度指定型最小单位1														丝杠轴径	丝杠导程
代码	规格	高度选择型	高度指定型最小单位1														丝杠轴径	丝杠导程	高度选择型 JT-IAASD JT-IAASU JT-IAASX 高度指定型 JT-IAASQ JT-IAASF JT-IAASL	0401	8 10 12 15	8～35	25	H+7	15	30°	4	M2.5×5	10.4	20	6	12	2.5	7	M3 ×6	04	01
0601	10 12 15 17	9～37	30	H+8	18	M3 ×6	12.4	24	8	14	3	8	M4×8	06
0801	12 15 17 20	10～40	34	H+8	21		14.4	28	10	15	3.5	8		08
0802	17 20 23 25	11～45	40	H+13	23		16.4	30	12	24	6	12			02
0802F	12 15 17 20	10～40	34	H+9	21		14.4	28	10	15	3.5	8			02
0805	12 15 17 20	12～40	38	H+10	25		18.4	31	10	25	4	17			05
1002	17 20 23 25 28 30 35	13～55	43	H+15	27	M4×8	18.4	34	16	24	6	12		10	02
1004	25 28 30 35 40	16～60	52	H+14	36		26.4	42	22	36	10	16	M5×10	10	04
1202	17 20 23 25	13～45	46	H+12	29		20.4	38	15	25	4	17	M4×8	12	02
1204	25 28 30 35 40	18～60	52	H+17	39	M5×8	28.4	42	20	27	6	15	M5×10		04
1204F	17 20 23 25	15～45	46	H+13	32	M3 ×6	24.4	38	15	25	4	17	M4×8		04
1205	17 20 23 25	15～45	46	H+15		6		38	15	M4×8	4	16	M4×8		8	05
1210	25 28 30 35 40	16～60	60	H+16		45°		4	50	M4×8	12	40	10		20	M6 ×12	10
1520	28 30 35 40	20～60	62	H+17	45	30°	M5×10		34.4	52	28	50	10	30	15		20
1605	28 30 35 40	21～60		H+20	38	45°	M5×8		28.4		12	36	8	20	16		05
1610	28 30 35 40	21～60		H+20	38	45°	M5×8		28.4		12	42	11	20			10
1616	30 35 40 45	19～65		H+17	42	30°	M4×8		32.4		16	44	7	30			16
2005	35 40 45	25～65	76	H+22	47	45°	M6 ×10		36.4	64	20	55	10	35	M8 ×16	20	05
2005F	35 40 45	25～65	72	H+22	55	30°	M5×10		44.4	62	30	28	5	18	M6 ×12		05
2010	35 40 45 55	25～75	82	H+23	47	45°	M6 ×10		36.4	70	20	55	10	35	M8 ×16		10
2020	35 40 45	23～65	68	H+21	50	30°	M5×7		39.4	56	20	70	15	40			20
2505	40 45 55	26～75	76	H+24	51	45°	M6 ×10		40.4	64	25	40	10	20		25	05
2505F	40 45 55	29～75	78	H+28	61		6	M5×10	50.4	66		35	6	23	M6 ×12		05
2510	40 45 55	26～75	94	H+24	51		4	M6 ×10	40.4	80		55	10	35	M10 ×20		10
2510F	50 55 60	33～80	90	H+32	71		6	M6 ×12	58.4	76	30	50	7	36	M8 ×16		10
2525	40 45 55	27～75	82	H+25	60	30°	4	M6 ×10	47.4	70	25	90	10	70	M8 ×16		25
3210	45 55	32～75	116	H+31	65	45°		M8 ×12	50.4	96		80		60	M10 ×20	32	10
3232	45 55	32～75	106	H+30	74	30°		M8 ×12	58.4	86		75		55		32	32
4010	45 55	37～75	110	H+35	78	15°	8	M8 ×16	63.4	92	30	80	15	50		40	10
4020	45 55	37～75	110	H+35	78			M8 ×16	63.4	92	30	60	12.5	35		40	20
5010	55 65	45～85	122	H+42	93			M10×20	75.4	96	35	75	13.5	48	M12×24	50	10
5020	55 65	45～85	122	H+42	93				75.4	96	35	125	16.5	92		50	20
6310	65 75	50～95	138	H+47	108				90.4	108	40	80	14	52		63	10
6320	65 75	54～95	148	H+50	115			M12×24	95.4	118	45	135	17.5	100	M14×28	63	20
